EPS-01S 刷 Tasmota 固件手搓继电器开关

网上有卖这种 WiFi 继电器，自己手动实现这个 WiFi 继电器（硬件小白），操作时请注意用电安全。
元器件清单

序号元件名称型号 / 参数数量作用说明1WiFi 模块ESP-01S1实现 WiFi 联网，接收远程控制指令2继电器JQC-3FF-S-Z1控制交流电通断，用于热水器控制3整流二极管1N40071防止继电器回流电压损坏元件4降压芯片AMS1117-3.31将5V电压降为3.3V供 ESP-01S 使用5三极管S8050 NPN1放大驱动电流控制继电器通断6电阻1kΩ/10kΩ1用于三极管基极限流6电容100uf1解决首次上电瞬间吸合7指示灯LED + 100Ω电阻1显示继电器工作状态（亮=加热）8电源5V 电源（USB 或降压）1提供系统电压9下载器STC UST-TTL1USB下载器10杜邦线-若干连接电路tasmota

一、接线

确定设备上的引脚后，请根据下表连接电线：

串行适配器ESP 设备3V33V3 or VCCTXRXRXTXGNDGNDGNDIO0（接地下载模式）二、刷固件

具体操作网上有大量案例自己搜索，使用谷歌浏览在线 [刷固件]，下载连接电脑，打开网页选择对应的串口。要买个 STC 下载器 WiFi模块和下载器连接。
三、WiFi 配网

使用手机或 iPad 连接 WiFi tasmota-xxxx，访问 http://192.168.4.1 进入 tasmota 配置页面，设置 WiFi SSID 密码。
四、配置 GPIO

通过 IO 口驱动继电器或 LED 等等，我这里使用 RXD/GPIO3 也可以使用 TXD/GPIO1。

配置页面说明：

• 第一列展示可用 GPIO (不同 ESP 模块可用 GPIO 不同，具体需要查使用手册)

• 第二列选择功能 relay 继电器，relay_i 反正（高电平变低电平，低电平变高电平）

• 第三列对应数量 1        一个开关


GPIO2 不能用，测试使用 GPIO2 时导致 WiFi 模块无法启动 IO 口被拉低了（S8050 B基），实际该口需要高电平才能启动，启动时可能要加上拉电阻才行，但 S8050 高电平导通，要加电容或其他电路更麻烦所以我这里直接使用了 GPIO3

五、配置 MQTT（可选）

配置 MQTT 可以进行远程操作
docker 部署 emqx 服务

• 默认账号：admin，密码：public。

• MQTT 端口：1883

• Web 管理端：18083


1. docker run -d --name emqx \
2.   -p 1883:1883 -p 8083:8083 \
3.   -p 8084:8084 -p 8883:8883 \
4.   -p 18083:18083 \
5.   emqx/emqx:latest

复制代码

原理图

大概就样，不太会画，欢迎指正

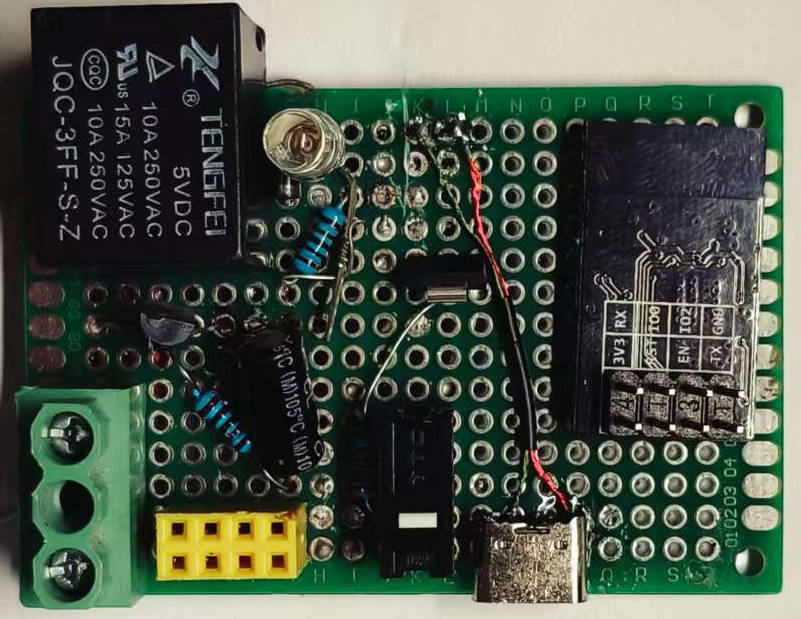

实物图

没有轻触开关，这里用鼠标拆下来的点击按钮也行，哈哈哈。

<blockquote>
继电器 NO 常开，COM 公共端引脚控制的是火线，一定要用粗一点的铜线，否则功率大一点的电器直接把线烧断了（塑料端子已被烧
