浅谈MCU的启动

目前正在学习STM32F407芯片， 我们通过KEIL将代码生成Application.bin后，通过JFLASH烧录到0x08000000, 然后重新上电MCU就开始工作了。
那APPlication.bin烧录到FLASH后，程序是如何开始工作的？

我们找打开bin文件，着重关注前两个32字节， 由于我们MCU是小端存储，可以确定这个两个值是0x200112e0 和0x080001a1。
其实，这两个地址是特殊意义：0x200112e0代表初始化堆栈的地址，而0x080001a1程序执行的第一条指令。
确实，在STM32中，RAM的地始地址是0x20000000, ROM的地始地址是0x08000000，看起来好像是正常的。而且我们知道，当复位MCU时，程序第一条执行的指令是Reset_Handler。 难道0x080001a1就表示Reset_Handler的入口？
但是这里有问题必须得搞清楚，STM32F407是32位的MCU，指令地址应该是4的倍数才对，而此处的0x080001a1明显不是4的倍数。为何会这样呢？
为什么 0x080001A1 不是 4 的倍数？

• 可能的原因：



  • 硬件设计问题：某些硬件设计可能会使用特殊的启动逻辑，但这非常罕见。

  • 启动代码错误：可能是启动代码写错了，或者在烧录过程中出现了错误。

  • 指令集特性：在某些情况下，ARM Cortex-M 支持从 Thumb 指令集启动，而 Thumb 指令集的地址是 2 字节对齐的。不过，这通常不会导致地址的最低位为 1。



• 实际原因：
  在 ARM Cortex-M 架构中，程序计数器（PC）的初始值通常会加上 1，以指示处理器从 Thumb 指令集开始执行。这是因为 ARM Cortex-M 架构默认从 Thumb 指令集启动。
  因此，0x080001A1 实际上是一个有效的地址，表示程序从 0x080001A0 开始执行，但最低位被设置为 1，以指示处理器从 Thumb 指令集开始执行。


终于搞清楚了，由于设计原因，原来此处真正的值为 0x080001A0。 那 0x080001A0确实是Reset_Handler的入口地址吗？
两种确认方式：

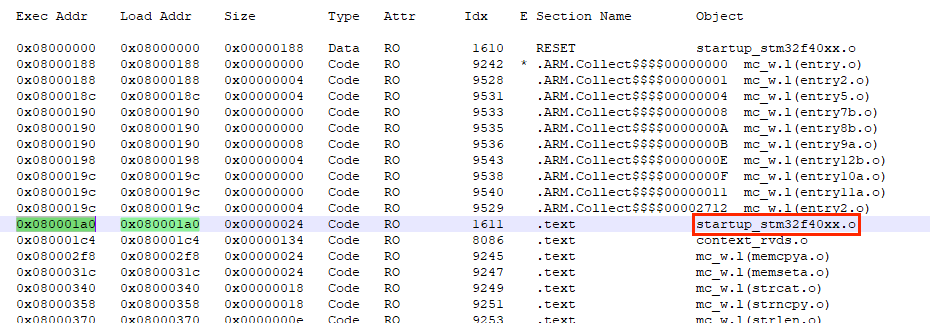

• 使用map文件查看



  然后我们将找到的文件进行反汇编即可确认。

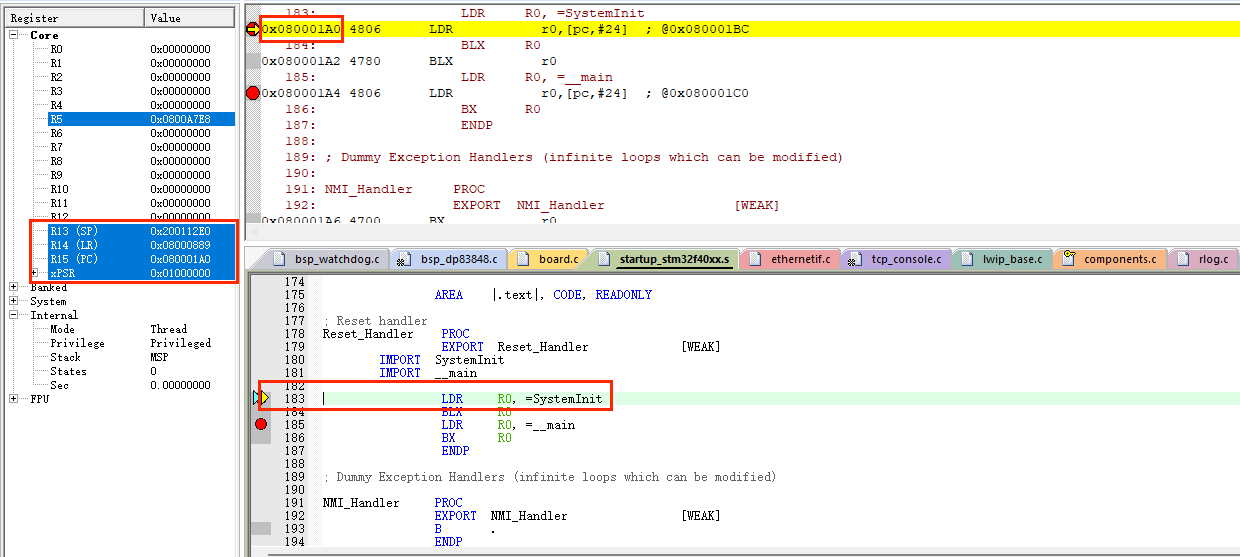

• 直接仿真程序



  我们从上面的仿真程序可以清楚的看到，Reset_Handler的入口地址就是0x080001A0。 从寄存器列表也可以发现，PC指针寄存器的值就是0x080001A0， 而SP堆栈寄存器的值就是0x200112e0。


知道了上面的工作原理，我们可以将程序随意烧到FLASH的地方，通过跳转就可以让程序起来了（甚至可以让程序加载到内存，然后再跳转从内存里执行）。
// 定义跳转到 APP 的函数

1. void JumpToApp(uint32_t app_address)
2. {
3.     typedef void (*APP_START)(void); // 定义函数指针类型
4.     uint32_t *p_stack = (uint32_t *)app_address; // APP 的起始地址
5.     uint32_t *p_reset = (uint32_t *)(app_address + 4); // APP 的复位向量地址
7.     // 检查 APP 的栈指针和复位向量是否有效
8.     if ((*p_stack != 0) && (*p_reset != 0))
9.     {
10.         // 关闭所有中断
11.         __disable_irq();
13.         // 设置 MSP 栈指针
14.         __set_MSP(*p_stack);
15.         // 设置 PC 指针到 APP 的入口地址
16.         ((APP_START)(*p_reset))();
17.
18.     }
19.     else
20.     {
21.         // 如果无效，可以在调试中添加错误处理
22.         while (1); // 无限循环
23.     }
24. }

复制代码
