RFX2401C 2.4G射频放大电路

RFX2401C

RFX2401C 是一个2.4 GHz频段射频放大芯片, 尺寸只有3mm*3mm, qfn16封装, 单芯片集成PA和LNA, 外围电路简单, 在带功率放大的nrf24l01模块以及航模遥控器上经常见到.
芯片的一些特性

• 2.4 GHz 频段放大

• 集成PA  +22 dBm

• 集成LNA, 噪声系数 2.5 dB

• 发射/接收切换

• QFN16, 3mm x 3mm


电气特性

• 工作电压 3.3V, 不高于 3.6V

• 工作电流 90mA, 峰值 350mA (这个要注意, 供电加电容)


应用电路

数据手册上的应用电路

关于这个图的几点说明, 可以结合下面的 EVB 电路看看

• 供电的滤波电容, C1 1uF - 10uF, 加上C2 15pF - 220pF 之间的小电容滤高频干扰

• L1 L2, C3 C4 C5 C6 C7 的作用是避免射频信号对其它频段的干扰, 如果只是临时验证可以省略



  • C3 这个零点几PF的小电容可以留焊盘但是不焊, 后期可以用这个调节截止频率

  • L1 + C4 + C5, L2 + C6 + C7 分别是两套LC低通滤波, 有一套就够了. 这个主要是滤谐波用的, 下面会详细说计算方式, 指导值可以用 1.5nH * 1 + 1.5pF * 2, 这时候理论截止频率最接近2.4GHz, 因为电路本身也会产生容抗感抗, 最终的取值要根据PCB以及产品需求, 以及自己有哪些物料自行调整.



• RXEN 和 TXEN 用于切换接收还是发射, 电阻用于限流避免损坏, 实际使用时还会加上电容防止抖动, RXEN固定拉高, 这样可以只用TXEN一个IO切换收发.

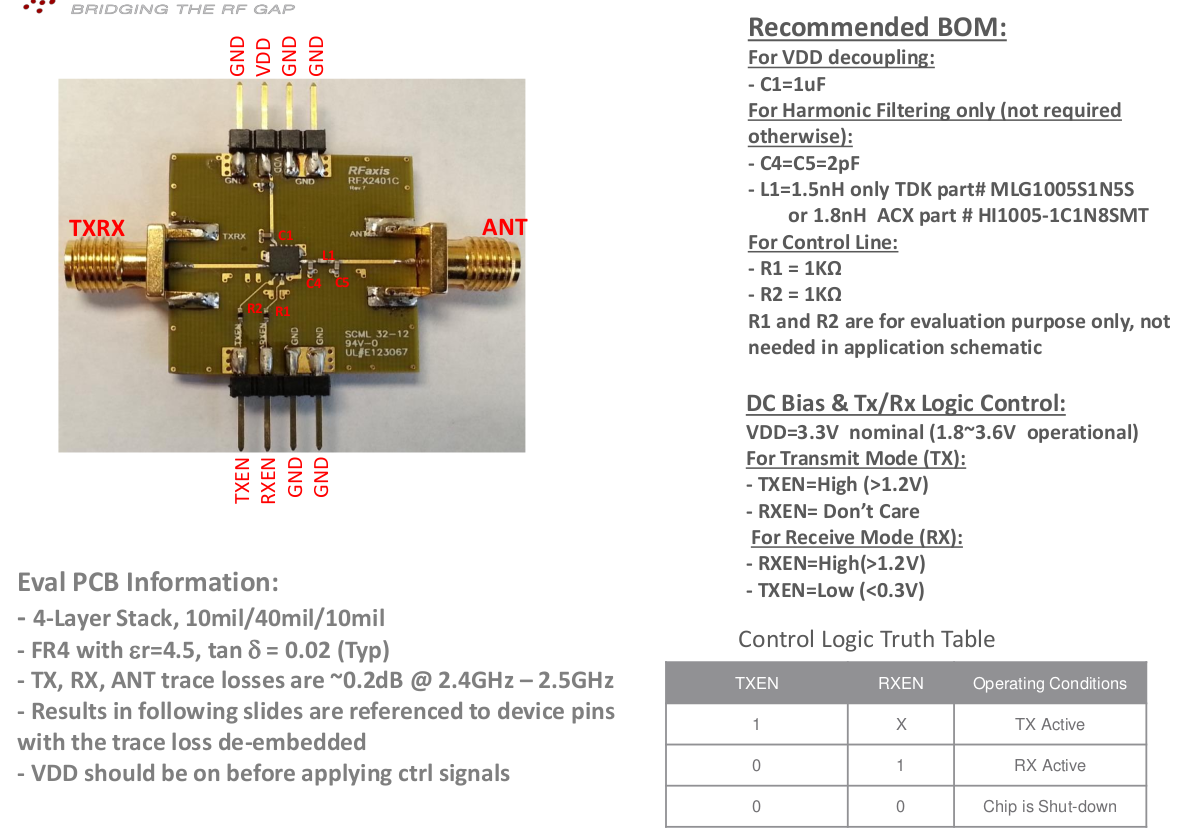

RFAxis 官方 EVAL PCB

这是一个简化后的电路, LC取值 1.5nH - 1.8nH, 2pF 用于过滤谐波

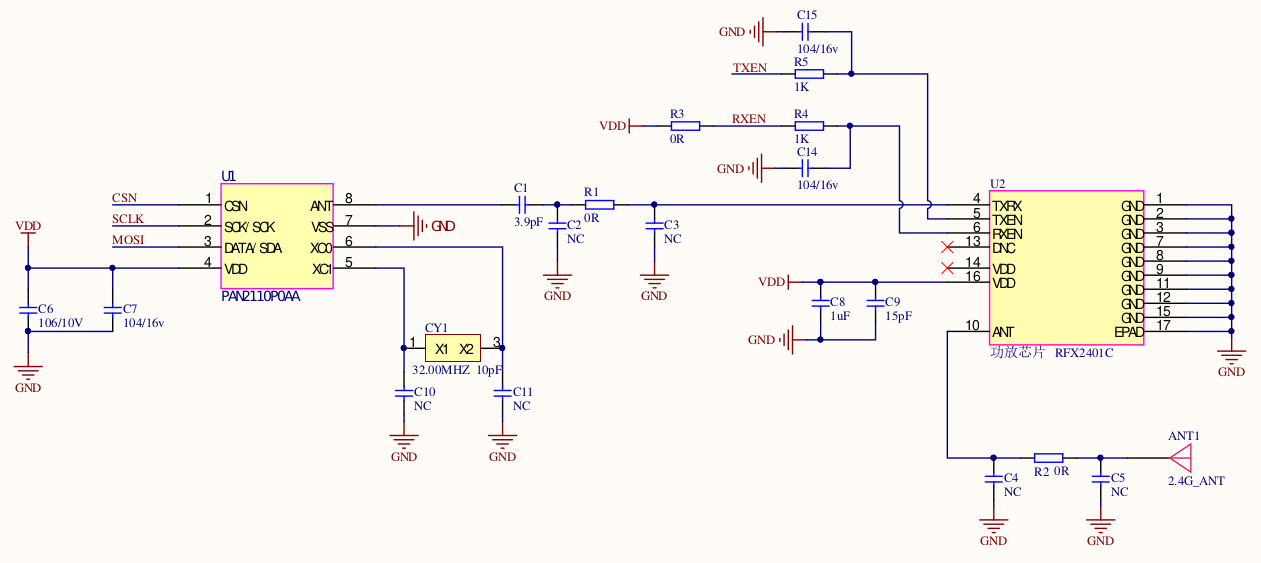

磐启微提供的 PAN2110 放大电路

R1, C2, C3可以省略, C14可以省略, R2, C4, C5 建议保留

天线端LC低通滤波

电路结构如下

1. Input ———||————www————||———— output
2.        1.5pF  2.4nH  1.5pF
3.          |             |
4.         GND           GND

复制代码

(其中 || 表示电容，www 表示电感，GND 表示接地)  这种结构是一个\(\pi\)型 LC 低通滤波器(Low-Pass Filter, LPF), 其主要作用是允许低频信号通过，抑制高频信号

• 低频信号(如直流或低频交流)可以几乎无衰减地通过

• 超过截止频率的高频信号会被大幅衰减(反射或吸收到地)


计算截止频率 Cutoff Frequency, \(\pi\) 型滤波器的截止频率近似计算公式

\[f_c \approx \frac{1}{2\pi \sqrt{LC}}\]
其中 \(L = 2.4 nH\), \(C = 1.5 pF\) 单侧电容, 但 \(\pi\) 型结构的总电容要考虑并联效应, 由于两侧电容并联，总电容 $ C_{total} = 1.5pF + 1.5pF = 3pF $
代入计算

\[f_c \approx \frac{1}{2\pi \sqrt{2.4 \times 10^{-9} \times 3 \times 10^{-12}}}  \\f_c \approx \frac{1}{2\pi \sqrt{7.2 \times 10^{-21}}} \\f_c \approx \frac{1}{2\pi \times 8.49 \times 10^{-11}} \\f_c \approx \frac{1}{5.33 \times 10^{-10}} \\f_c \approx 1.88 \, \text{GHz} \\\]
因此这个滤波器的截止频率 \(( f_c \approx 1.88 \text{GHz})\) 低于工作频率(2.4GHz)可能的设计意图是抑制谐波而非通带滤波, 在射频功率放大器 PA 的输出端, 滤波器的核心任务通常不是直接让 2.4GHz 信号通过, 而是

• 抑制高频谐波, 如2次谐波4.8GHz、3次谐波7.2GHz等, 以满足法规如FCC、CE 的EMI要求

• 减少带外噪声, 如邻频干扰


此时, 滤波器的截止频率 1.88GHz 低于工作频率 2.4GHz, 但实际影响较小, 因为

• 2.4GHz信号主要靠PA和匹配网络直接驱动天线, 滤波器对其衰减有限, 可能仅几个dB

• 谐波 ≥4.8GHz 会被大幅衰减(如20dB以上), 从而净化输出频谱.


实际滤波器的频率响应, \(\pi\) 型LC滤波器的衰减特性并非一刀切, 其实际响应可能如下

• 通带 3GHz 谐波被强烈抑制, 如4.8GHz衰减30dB以上


若滤波器导致2.4GHz损耗过大, 可以调整 LC 值, 如减小电感或电容, 略微提高\(f_c\), 减小电容, 如1pF代替1.5pF, 或减小电感, 如1.8nH代替2.4nH, 使 \(f_c\) 接近 2.8 ~ 3GHz, 例如: 1pF + 1.8nH + 1pF -> \(f_c \approx 2.65 GHz\)
实际测试

发射端单边增加 RFX2401C 作为 PA 后, 视距无阻挡通信距离增加到约300m, 稳定通信距离大概在 200m, 提升很明显, 如果中间有树木行人阻挡, 会影响通信, 对建筑内混凝土墙和大型金属板的穿透力依然比较差.
