『Plotly实战指南』--饼图绘制高级篇

在数据可视化的世界里，饼图是最直观的展示比例关系的工具之一。
然而，传统的静态饼图已经无法满足现代数据分析的需求。Plotly作为一款强大的可视化库，不仅提供了饼图丰富的基础功能，还支持交互效果和动态更新等高级特性。
本文我们将深入探讨Plotly在饼图绘制上的高级功能，包括交互效果和动态更新等技巧。
这些功能在以下场景中尤为重要：

• 仪表盘交互：用户需要通过点击、悬停等操作深入了解数据

• 数据探索工具：动态更新帮助用户实时分析不同数据集

• 动态报告展示：动态交互性让报告更具吸引力和专业性


饼图交互效果

点击分离切片

Plotly允许我们通过点击切片实现分离效果，增强用户与图表的交互体验。
但是，为了实现点击切片分离的效果，需要使用Plotly的事件处理机制，通常结合Dash框架来实现。

1. import dash
2. from dash import dcc, html, Input, Output, State
3. import plotly.graph_objects as go
5. app = dash.Dash(__name__)
7. # 基础数据
8. labels = ["A", "B", "C", "D"]
9. values = [25, 20, 30, 25]
10. pull = [0, 0, 0, 0]  # 初始状态无偏移
12. app.layout = html.Div(
13.     [
14.         dcc.Graph(
15.             id="interactive-pie-chart",
16.             figure={
17.                 "data": [
18.                     go.Pie(
19.                         labels=labels,
20.                         values=values,
21.                         pull=pull,
22.                         textinfo="percent+label",
23.                         insidetextorientation="radial",
24.                         marker=dict(line=dict(color="#000000", width=2)),
25.                     )
26.                 ]
27.             },
28.             clickData=None,  # 初始点击数据
29.         ),
30.         html.Div(id="output-container"),
31.     ]
32. )
35. @app.callback(
36.     Output("interactive-pie-chart", "figure"),
37.     Input("interactive-pie-chart", "clickData"),
38.     State("interactive-pie-chart", "figure"),
39. )
40. def update_pull(clickData, figure):
41.     """更新点击切片的偏移量"""
42.     if clickData:
43.         point = clickData["points"][0]
44.         index = labels.index(point["label"])
46.         # 更新pull数组
47.         new_pull = [0.1 if i == index else 0 for i in range(len(values))]
49.         # 更新图表
50.         figure["data"][0]["pull"] = new_pull
51.         figure["data"][0]["marker"]["colors"] = [
52.             "#ff9999" if i == index else "#636efa" for i in range(len(values))
53.         ]
55.     return figure
58. if __name__ == "__main__":
59.     app.run(debug=True)

复制代码

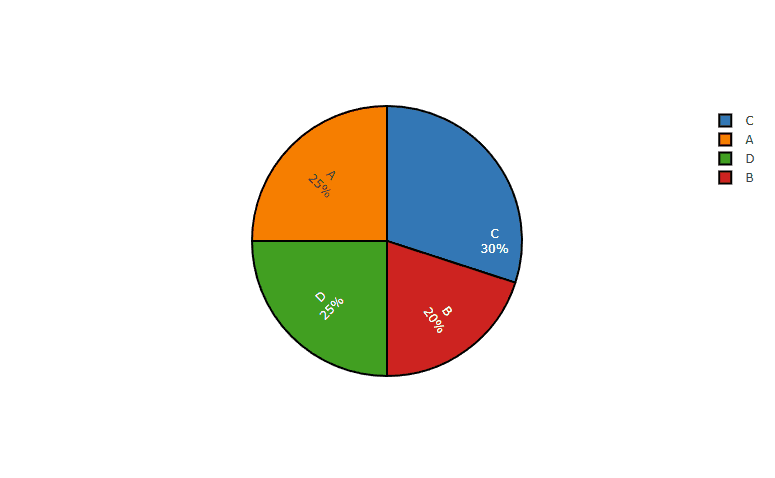

运行效果：

其中，代码主要涉及的内容包括：

• Dash框架：使用Dash框架来创建交互式Web应用。

• clickData：用于捕获用户点击事件的数据。它包含点击切片的详细信息

• 回调函数：@callback装饰器，监听图表的点击事件。点击切片时，回调函数会被触发

• 更新pull属性：在回调函数中，根据点击的切片索引更新pull数组，从而实现切片分离效果

• 高亮显示：通过更新marker.colors属性，使被点击的切片高亮显示

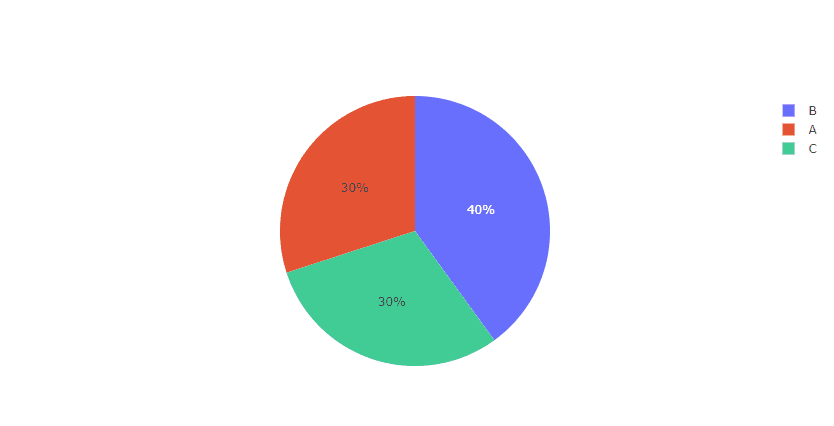

悬停提示

悬停效果是提升用户体验的关键，Plotly提供了强大的自定义能力。
使用%{variable}语法映射数据字段，通过customdata传递额外信息，同时结合hovertemplate实现复杂提示。

1. # 创建饼图
2. fig = go.Figure(
3.     data=[
4.         go.Pie(
5.             labels=["A", "B", "C"],
6.             values=[30, 40, 30],
7.             customdata=["上升", "下降", "上升"],
8.         ),
9.     ]
10. )
12. fig.update_traces(
13.     hovertemplate="类别: %{label}<br>"
14.     + "数值: %{value}<br>"
15.     + "占比: %{percent}<br>"
16.     + "趋势: %{customdata}<extra></extra>"
17. )

复制代码

动态饼图

动态更新是现代数据可视化的核心能力，Plotly结合Dash框架可以轻松实现。

1. import dash
2. from dash import dcc, html, Input, Output
3. import plotly.graph_objects as go
5. app = dash.Dash(__name__)
7. app.layout = html.Div([
8.     dcc.Input(id='input-values', type='text', value='25,20,30,25'),
9.     html.Button('更新图表', id='update-button'),
10.     dcc.Graph(id='dynamic-pie-chart')
11. ])
13. @app.callback(
14.     Output('dynamic-pie-chart', 'figure'),
15.     Input('update-button', 'n_clicks'),
16.     Input('input-values', 'value')
17. )
18. def update_pie_chart(n_clicks, values_str):
19.     values = list(map(int, values_str.split(',')))
20.     fig = go.Figure(go.Pie(labels=labels, values=values))
21.     return fig
23. if __name__ == '__main__':
24.     app.run(debug=True)

复制代码

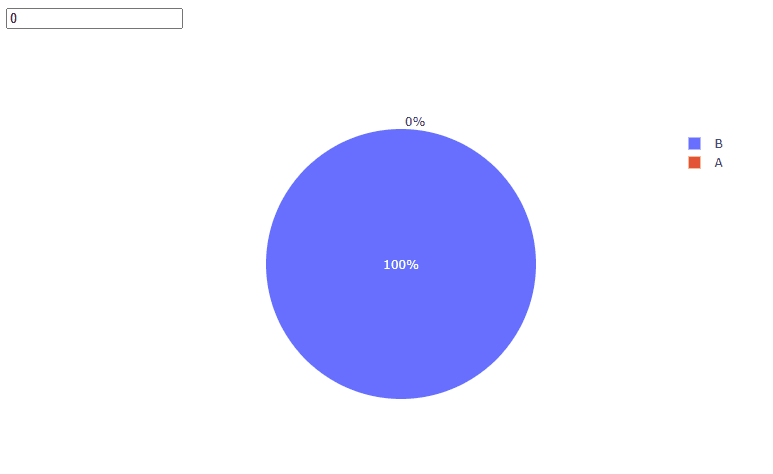

在这个示例中，用户可以通过输入一个数字来动态更新饼图的数据。
当用户输入新的值时，update_pie函数会被触发，它会根据新的数据重新生成饼图。
我们还可以进一步扩展这个功能，实现多级联动筛选、动态排序和颜色映射更新等，让饼图更加智能化和个性化。
总结

通过本文的深入探讨，我们掌握了Plotly在饼图绘制上的高级技巧：

• 实现了点击分离、悬停提示等交互效果

• 开发了基于用户输入的动态更新功能


这些高级功能不仅提升了数据可视化的表现力，还增强了用户的交互体验。
