[T1 Silverlight Training] Day 1 : Overview & UI Elements

本文是从C#开发人员到Windows Phone 7高级开发人员只需3周的第一篇Day 1 : UI Elements (XAML, Controls, Layout, DP/AP, Style, RenderTransform)
目录
Silverlight历史    1
Silverlight应用程序    2
XAML    2
Dependency Property（DP）/Attached Property（AP）    3
Control继承树    4
Resource & Style    5
Layout    6
Transform    7
Shape    8
结语    8

Silverlight历史

微软推出Silverlight的初衷是为了提供跨平台跨浏览器的开发框架，从去年开始基本放弃该计划，而着重将其打造成Windows Phone 7的开发平台，个人觉得这个是正确的，毕竟微软自己并没有多大的动力去在其它操作系统上发展，而且事实证明它还没有这个能力来一家说了算，毕竟未来还是HTML5的。

从2007年推出以来，每年都有一个新的版本，我想应该是2010年开始作为WP7开发平台后，才慢慢真正被人重视。

Figure 1 Silverlight历史

Silverlight应用程序

Silverlight应用程序可以以以下三种方式进行运行：

• 浏览器插件的方式运行

• 作为独立应用程序运行（一般以ClickOnce的方式进行发布）

• 作为Windows Phone应用程序运行



不管应用程序以那种方式运行，应用程序都已XAP的方式进行打包，XAP的文件格式即Zip文件格式（类似于新的Office内容格式，都是以Zip文件格式进行打包），内包含了Dll，Content（如jpg, avi）, AppManifest等。Silverlight应用程序都是通过相应的装载程序进行加载XAP文件，然后通过AppManifest入口文件说明找到相应的启动类或页面进行加载，程序加载后运行在Silverlight托管的Runtime之上。

XAML

学好Silverlight，必须要对XAML有深刻理解。对于XAML，个人总结两句话：

• 用XML的方式来声明对象


Figure 2 XML映射到对象
在XAML中，几乎每个XML节点（Element）都是声明一个对象（Object），即上图的XML Element映射到Object，对于每个XML的属性（Attribute）都映射到一个对象的属性（Property）或者事件（Event）。因此XAML只是利用XML的方式来声明内存对象而已，和用C#代码的作用是一样的，只是采用XML作为书写的方式而已。


• 用XML的方式来定义对象树


Figure 3 从Logical Tree到Visual Tree
用XML的方式来声明对象不仅仅在设置属性上比较方便，XML本身的树形结构就和GUI的Render树形结构非常一致，因此利用XML天生的嵌套能力可以非常直观和有效的定义界面层级结构。在Silverlight里面，大家在XAML Designer上定义的为Logical Tree，Runtime在加载XAML后根据Control Template和控件的Visual的定义转化成Visual Tree而最终Render出来，如果你需要对系统生成的Visual Tree感兴趣的话，可以使用我在之前文章中提到的Silverlight Spy这个工具来进行UI Visual Element的探测。

Dependency Property（DP）/Attached Property（AP）

对于界面描述语言XAML来说，我想其它开发平台也有类似的东西，Android有XML UI，iOS有xib，Qt有QML，有些甚至比XAML灵活。Silverlight Framework之所以强大，应该说离不开Dependency Property(DP)的存在，关于DP有以下两点事实:

• DP是建立在C# Property基础之上的(简单理解有点类似Javascript等动态语言,具有一个字典表来存储属性的值,把默认值存储在Class Level/Static的字典表中,见该篇文章详细分析原理)

• DP是Silverlight的脊椎骨,几乎所有的UI Element的属性都是DP



这么玄乎,那DP到底有什么用? 只有属性是DP,才能实现以下功能

• Resources: 在Resource中设置属性值

• Data binding: 支持该属性成为Binding的Target

• Styles: 支持使用Style来设置该属性值

• Animations: 支持利用Animation来Animate该属性

• Metadata overrides: 支持对属性元数据的重写

• Property value inheritance: 支持属性值从逻辑树基层

• WPF Designer integration: 支持对编辑器设计时



Attached Property(AP)是基于Dependency Property之上更高级的使用方法,即在某一个Dependency Object之上设置另外一个Dependency Object的Dependency Property属性的值. 打个比方就是公司的笔记本电脑上面贴了公司Asset的标签,Asset标签本身不是笔记本携带的属性,而是公司IT部门强行加上去的,对于笔记本本身没有意义,但是对于公司有意义,需要通过这个Asset标签来进行管理.

最常见的Attached Property就是Grid.Column和Grid.Row.


Control继承树

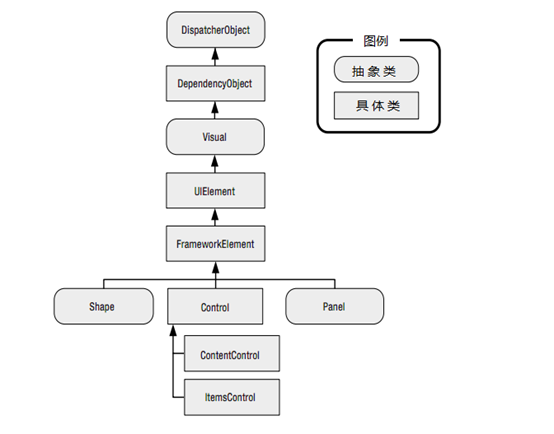

我引用一篇文章中的一张控件继承图来阐述Silverlight/WPF核心类的结构。

• Controls为包含了ControlTemplate来设定其Visual展示，如TextBox

• ContentControl是定义了单一Content属性的控件，可以通过ContentTemplate来设置其内容值，如Button

• ItemsControl为列表类型，通过ItemTemplate来控制每个Item的Visual，如ListBox

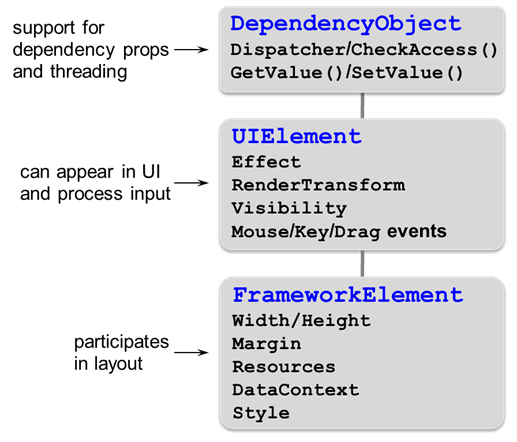

如果更加具体分析的话，下图为从中抽取最为重要的几个类，并解释其在整个Silverlight框架中起的作用。

• DependencyObject是所有Silverlight控件的最基础类，因为在DP必须定义在DependencyObject内。

• UIElement提供了关于Transform的支持，正式RenderTransform是可以在Composite线程上运算和绘画的

• FrameworkElment定义了三个非常重要的元素：DataContext，Resources，Style。它们构建了Silverlight框架的核心


至于Silverlight有那些常用控件，大家可以直接参考MSDN。

Resource & Style

Resource即为一个哈希表（Dictionary），可以存放任何类型的对象，通过key来进行索引。

• X:key


                                .Resources</strong>>




根据之前的内容，我们知道所有的FrameworkElement都定义了Resource属性。

Style有点类似CSS中的Style，但比CSS的Style强大很多，Silverlight中的Style不仅仅为设置显示的样式，可以设置任何UIElement的属性的值，通过TargetType来定义在Style中能够设置的PropertyName，这在编译时就会进行检查。

Style产生效果有两种模式：

• 自动应用模式，即在定义样式时仅指定TargetType而不指定Key，则将自动应用该样式到所有该类型的控件上。

• 手工应用模式，即在定义样式时指定TargetType同时设定Key，要用该种样式，必须在控件上手动加上引用Resource
  …




Layout

Silverlight中常用的Layout方式主要包括：

• Grid: 表格的方式来进行排版（偏移通过Margin实现）

• StackPanel: 横向或者竖向层叠进行排版

• Canvas：通过x,y绝对定位坐标的方式进行控件排版




Grid	StackPanel	Canvas
...	...

可以看到Grid.Row或者Canvas.Left即为我们之前提到的Attached Property，在儿子控件设置该属性，其父亲控件对其值感兴趣，根据其值来进行排版。

Transform

利用Silverlight的Transform可以非常方便地进行控件变形、位移、二维旋转、三维旋转，Transform经常用在Animation当中，利用Expression Blend可以方便地生成变形以及录制动画。

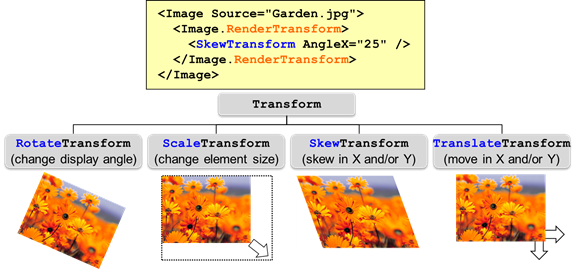

二维变换

Figure 4 Render Transform

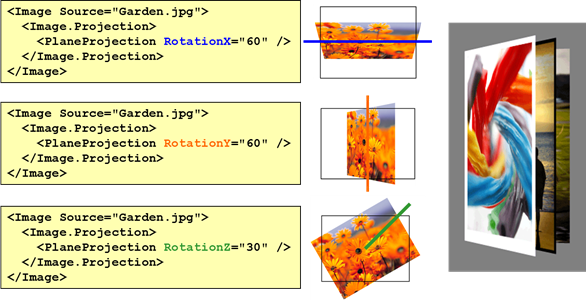

三维旋转


Shape

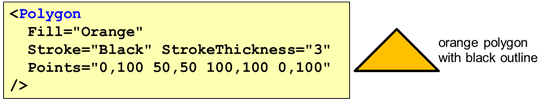

XAML也提供了类似于SVG的定义二维矢量图的方式，包括Rectangle, Line, Polygon, Path等各种简单或复杂的图形，定义方式也非常容易。


结语

XAML是Silverlight乃至WP7开发的最基本功，因此需要对XAML的各个方面非常熟悉，并且尽可能地对其原理了解，可以大大加快日后的开发速度。

下篇：
Day 2 : Mouse & Keyboard (Routed Event), Animation(Linear Animation, Key Frame, StoryBoard) 
