在上一章节中，介绍了image模块中图像滤波方法给的使用，本章将继续介绍image模块中图像特征检测方法的使用。通过本章的学习，读者将学习到image模块中图像特征检测的使用。
本章分为如下几个小节：
35.1 image模块图像特征检测方法介绍
35.2 硬件设计
35.3 程序设计
35.4 运行验证
35.1 image模块图像特征检测方法介绍
image模块为Image对象提供了find_edges()方法，用于检测图像中的边缘特征，find_edges()方法如下所示：

1. image.find_edges(edge_type, threshold=(100, 200))

复制代码

find_edges()方法用于检测图像中的边缘特征，该方法会将图像变为黑白，仅将边缘像素保留为白色，需要注意的是该方法仅支持灰度图像。
edge_type指的是边缘检测算法的选择，可以是image.EDGE_SIMPLE（简单的阈值高通滤波算法）或image.EDGE_CANNY（Canny边缘检测算法）。
threshold指的是一个包含一个低阈值和一个高阈值的二值元组，可以通过调整阈值来控制边缘质量，默认为(100, 200)。
find_edges()方法会返回经过处理的Image对象。
find_edges()方法的使用示例如下所示：

1. import image
2. img = image.Image(size=(320, 240))
3. img.to_grayscale()
4. img.find_edges(image.EDGE_SIMPLE, threshold=(100, 255))

复制代码

image模块为Image对象提供了find_circles()方法，用于检测图像中的圆形特征，find_circles()方法如下所示：

1. image.find_circles(roi, x_stride=2, y_stride=1, threshold=2000, x_margin=10, y_margin=10,
2. r_margin=10, r_min=2, r_max, r_step=2)

复制代码

find_circles()方法用于检测图像中的圆形特征，该方法使用霍夫变换在图像中查找圆。
roi指的是对Image对象感兴趣的区域，若未指定，即为图像矩形。
x_stride和y_stride指的是霍夫变换时需要跳过的X和Y像素的数量，若已知被检测圆的半径较大，可以增加该参数。
threshold指的是霍夫变换阈值，只返回大于或等于阈值的圆。
x_margin、y_margin和r_margin指的是控制所检测的圆的合并，圆像素为x_margin、y_margin和r_margin的部分合并。
r_min和r_max指的是圆半径的阈值，只返回半径在阈值间的圆。
r_step指的是检测时的半径步进。
find_cricles()方法会返回一个image.circle对象列表
find_circles()方法的使用示例如下所示：

1. import image
2. img = image.Image(size=(320, 240))
3. circles = img.find_circles((0, 0, img.width(), img.height()), x_stride=2, y_stride=2, threshold=3800,
4. x_margin=50, y_margin=50, r_margin=50, r_min=60, r_max=80, r_step=5)
5. for c in circles:
6.     img.draw_circle(c.x(), c.y(), c.r(), color=(255, 0, 0), thickness=2)

复制代码

image模块为Image对象提供了find_lines()方法，用于检测图像中的直线特征，find_lines()方法如下所示：

1. image.find_lines(roi, x_stride=2, y_stride=1, threshold=1000, theta_margin=25, rho_margin=25)

复制代码

find_lines()方法用于检测图像中的直线特征，该方法使用霍夫变换在图像中查找直线。
roi指的是对Image对象感兴趣的区域，若未指定，即为图像矩形。
x_stride和y_stride指的是霍夫变换时需要跳过的X和Y像素的数量，若已知被检测直线较大，可以增加该参数。
threshold指的是霍夫变换阈值，只返回大于或等于阈值的直线。
theta_margin和rho_margin指的是所检测直线的合并，直线角度为theta_margin的部分和直线p值为rho_margin的部分合并。
find_lines()方法会返回image.line对象列表。
find_lines()方法的使用示例如下所示：

1. import image
2. img = image.Image(size=(320, 240))
3. lines = img.find_lines((0, 0, img.width(), img.height()), x_stride=2, y_stride=1, threshold=1000, theta_margin=25, rho_margin=25)
4. for l in lines:
5.     img.draw_line(l.line(), color=(255, 0, 0), thickness=2)

复制代码

image模块为Image对象提供了find_hog()方法，用于检测图像中的定向梯度特征，find_hog()方法如下所示：

1. image.find_hog(roi, size=8)

复制代码

find_hog()方法用于用HoG（定向梯度直方图）线替换图像中的像素，需要注意的是该方法仅支持灰度图像。
roi指的是对Image对象感兴趣的区域，若未指定，即为图像矩形。
size指的是HoG的尺寸。
find_hog()方法会返回经过处理的Image对象。
find_hog()方法的使用示例如下所示：

1. import image
2. img = image.Image(size=(320, 240))
3. img.find_hog((0, 0, img.width(), img.height()), size=8)

复制代码

35.2 硬件设计
35.2.1 例程功能

• 获取摄像头输出的图像，并使用image模块对图像进行一些特征检测后，将图像显示在LCD上。

• 当KEY0按键被按下后，切换image模块对图像的特征检测方式。
  35.2.2 硬件资源
  本章实验内容，主要讲解image模块的使用，无需关注硬件资源。
  35.2.3 原理图
  本章实验内容，主要讲解image模块的使用，无需关注原理图。
  35.3 程序设计
  35.3.1 image模块图像特征检测方法介绍
  有关image模块图像特征检测方法的介绍，请见第35.1小节《image模块图像特征检测方法介绍》。
  35.3.2 程序流程图

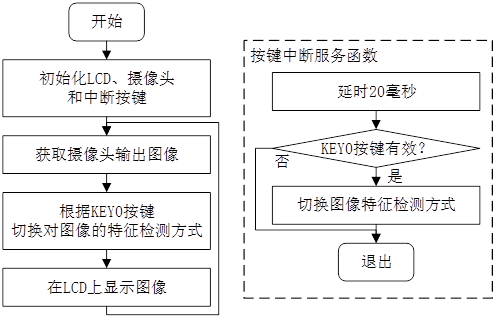

  图35.3.2.1image图像特征检测实验流程图


35.3.3 main.py代码
main.py中的脚本代码如下所示：

1. from board import board_info
2. from fpioa_manager import fm
3. from maix import GPIO
4. import time
5. import lcd
6. import sensor
7. import image
8. import gc
9. lcd.init()
10. sensor.reset()
11. sensor.set_framesize(sensor.QVGA)
12. sensor.set_pixformat(sensor.RGB565)
13. sensor.set_hmirror(False)
14. type = 0
15. type_dict = {
16.     0: "Normal",
17.     1: "Edge",
18.     2: "Circle",
19.     3: "Line",
20.     4: "HoG"
21. }
22. fm.register(board_info.KEY0, fm.fpioa.GPIOHS0)
23. key0 = GPIO(GPIO.GPIOHS0, GPIO.IN, GPIO.PULL_UP)
24. def key_irq_handler(key):
25.     global key0
26.     global type
27.    time.sleep_ms(20)
28.     if key is key0 and key.value() == 0:
29.        type = type + 1
30.        if type == len(type_dict):
31.            type = 0
32. key0.irq(key_irq_handler, GPIO.IRQ_FALLING, GPIO.WAKEUP_NOT_SUPPORT, 7)
33. while True:
34.     img= sensor.snapshot()
35.     if type == 0:
36.        # 原图
37.        pass
38.     elif type == 1:
39.        # 边缘检测
40.        gray = img.to_grayscale(copy=True)
41.        gray.find_edges(image.EDGE_SIMPLE, threshold=(100, 255))
42.        img.draw_image(gray, 0, 0, mask=gray)
43.        del gray
44.     elif type == 2:
45.        # 圆形检测
46.        circles = img.find_circles((0, 0, img.width(), img.height()), x_stride=2, y_stride=2, threshold=3800,
47. x_margin=50, y_margin=50, r_margin=50, r_min=60, r_max=80, r_step=5)
48.        for c in circles:
49.            img.draw_circle(c.x(), c.y(), c.r(), color=(255, 0, 0), thickness=2)
50.     elif type == 3:
51.        # 直线检测
52.        lines = img.find_lines((0, 0, img.width(), img.height()), x_stride=2, y_stride=1, threshold=1000,
53. theta_margin=25, rho_margin=25)
54.        for l in lines:
55.            img.draw_line(l.line(), color=(255, 0, 0), thickness=2)
56.     elif type == 4:
57.        img.to_grayscale()
58.        # HoG检测
59.        img.find_hog((0, 0, img.width(), img.height()), size=8)
60.     else:
61.        type = 0
62.     img.draw_string(10, 10, type_dict[type], color=(255, 0, 0), scale=1.6)
63.     lcd.display(img)
64.     gc.collect()

复制代码

可以看到一开始是先初始化了LCD、摄像头和中断按键，并且按下中断按键可以切换图像特征检测的方式。
接着在一个循环中不断地获取摄像头输出的图像，因为获取到的图像就是Image对象，因此可以直接调用image模块为Image对象提供的各种方法，然后就是对图像进行特征检测，最后在LCD显示图像以及检测到的特征。
35.4 运行验证
将DNK210开发板连接CanMV IDE，点击CanMV IDE上的“开始(运行脚本)”按钮后，便能看到LCD上显示了处理后的摄像头图像，按下KEY0按键还能够切换特征检测方式，如下图所示：

图35.4.1 摄像头原图图像

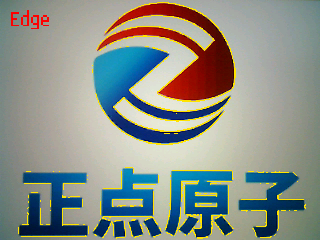

图35.4.2 边缘检测

图35.4.3 圆形检测

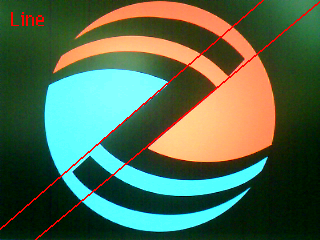

图35.4.4 直线检测

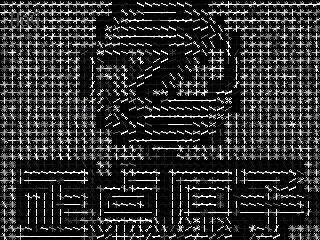

图35.4.5 HoG检测
