Nginx学习笔记（二） Nginx--connection&request

蝙俚 2025-5-29 16:34:57
Nginx--connection&request

　　在Nginx中，主要包括了连接与处理两部分。
connection

　　在src/core文件夹下包含有connection的源文件，Ngx_connection.h/Ngx_connection.c中可以找到SOCK_STREAM，也就是说Nginx是基于TCP连接的。
连接过程

　　对于应用程序,首先第一步肯定是加载并解析配置文件，Nginx同样如此，这样可以获得需要监听的端口和IP地址。之后，Nginx就要创建master进程，并建立socket，这样就可以创建多个worker进程来，每个worker进程都可以accept连接请求。当通过三次握手成功建立一个连接后，nginx的某一个worker进程会accept成功，得到这个建立好的连接的socket，然后创建ngx_connection_t结构体，存储客户端相关内容。
　　这样建立好连接后，服务器和客户端就可以正常进行读写事件了。连接完成后就可以释放掉ngx_connection_t结构体了。
　　同样，Nginx也可以作为客户端，这样就需要先创建一个ngx_connection_t结构体，然后创建socket，并设置socket的属性（ 比如非阻塞）。然后再通过添加读写事件，调用connect/read/write来调用连接，最后关掉连接，并释放ngx_connection_t。
  1. struct ngx_connection_s {
  2.     void               *data;
  3.     ngx_event_t        *read;
  4.     ngx_event_t        *write;
  6.     ngx_socket_t        fd;
  8.     ngx_recv_pt         recv;
  9.     ngx_send_pt         send;
  10.     ngx_recv_chain_pt   recv_chain;
  11.     ngx_send_chain_pt   send_chain;
  13.     ngx_listening_t    *listening;
  15.     off_t               sent;
  17.     ngx_log_t          *log;
  19.     ngx_pool_t         *pool;
  21.     struct sockaddr    *sockaddr;
  22.     socklen_t           socklen;
  23.     ngx_str_t           addr_text;
  25. #if (NGX_SSL)
  26.     ngx_ssl_connection_t  *ssl;
  27. #endif
  29.     struct sockaddr    *local_sockaddr;
  31.     ngx_buf_t          *buffer;
  33.     ngx_queue_t         queue;
  35.     ngx_atomic_uint_t   number;
  37.     ngx_uint_t          requests;
  39.     unsigned            buffered:8;
  41.     unsigned            log_error:3;     /* ngx_connection_log_error_e */
  43.     unsigned            unexpected_eof:1;
  44.     unsigned            timedout:1;
  45.     unsigned            error:1;
  46.     unsigned            destroyed:1;
  48.     unsigned            idle:1;
  49.     unsigned            reusable:1;
  50.     unsigned            close:1;
  52.     unsigned            sendfile:1;
  53.     unsigned            sndlowat:1;
  54.     unsigned            tcp_nodelay:2;   /* ngx_connection_tcp_nodelay_e */
  55.     unsigned            tcp_nopush:2;    /* ngx_connection_tcp_nopush_e */
  57. #if (NGX_HAVE_IOCP)
  58.     unsigned            accept_context_updated:1;
  59. #endif
  61. #if (NGX_HAVE_AIO_SENDFILE)
  62.     unsigned            aio_sendfile:1;
  63.     ngx_buf_t          *busy_sendfile;
  64. #endif
  66. #if (NGX_THREADS)
  67.     ngx_atomic_t        lock;
  68. #endif
  69. };
复制代码
View Code
连接池

 　　在linux系统中，每一个进程能够打开的文件描述符fd是有限的，而每创建一个socket就会占用一个fd，这样创建的socket就会有限的。在Nginx中，采用连接池的方法，可以避免这个问题。
 　　Nginx在实现时，是通过一个连接池来管理的，每个worker进程都有一个独立的连接池，连接池的大小是worker_connections。这里的连接池里面保存的其实不是真实的连接，它只是一个worker_connections大小的一个ngx_connection_t结构的数组。并且，nginx会通过一个链表free_connections来保存所有的空闲ngx_connection_t，每次获取一个连接时，就从空闲连接链表中获取一个，用完后，再放回空闲连接链表里面（这样就节省了创建与销毁connection结构的开销）。
　　所以对于一个Nginx服务器来说,它所能创建的连接数也就是socket连接数目可以达到worker_processes（worker数）*worker_connections。
竞争问题

　　对于多个worker进程同时accpet时产生的竞争，有可能导致某一worker进程accept了大量的连接，而其他worker进程却没有几个连接，这样就导致了负载不均衡，对于负载重的worker进程中的连接响应时间必然会增大。很显然，这是不公平的，有的进程有空余连接，却没有处理机会，有的进程因为没有空余连接，却人为地丢弃连接。
　　nginx中存在accept_mutex选项，只有获得了accept_mutex的进程才会去添加accept事件，也就是说，nginx会控制进程是否添加accept事件。nginx使用一个叫ngx_accept_disabled的变量来控制进程是否去竞争accept_mutex锁。
  1. ngx_accept_disabled = ngx_cycle->connection_n / 8 - ngx_cycle->free_connection_n;  //可以看出来随着空余连接的增加，disabled的值降低
复制代码
  1. if (ngx_use_accept_mutex) {
  2.         if (ngx_accept_disabled > 0) {　　　　　　　　　　　//当disabled的值大于0时，禁止竞争，但每次-1
  3.             ngx_accept_disabled--;
  4.         } else {
  5.             if (ngx_trylock_accept_mutex(cycle) == NGX_ERROR) {
  6.                 return;
  7.             }
  8. 　　　　　　　if (ngx_accept_mutex_held) {
  9.                 flags |= NGX_POST_EVENTS;
  10.             } else {
  11.                 if (timer == NGX_TIMER_INFINITE
  12.                     || timer > ngx_accept_mutex_delay) {
  13.                     timer = ngx_accept_mutex_delay;
  14.                 }
  15.             }
  16.         }<br>}
复制代码
request

　　在nginx中，request是http请求，具体到nginx中的数据结构是ngx_http_request_t。ngx_http_request_t是对一个http请求的封装。
  1. struct ngx_http_request_s {
  2.     uint32_t                          signature;         /* "HTTP" */
  4.     ngx_connection_t                 *connection;
  6.     void                            **ctx;
  7.     void                            **main_conf;
  8.     void                            **srv_conf;
  9.     void                            **loc_conf;
  11.     ngx_http_event_handler_pt         read_event_handler;
  12.     ngx_http_event_handler_pt         write_event_handler;
  14. #if (NGX_HTTP_CACHE)
  15.     ngx_http_cache_t                 *cache;
  16. #endif
  18.     ngx_http_upstream_t              *upstream;
  19.     ngx_array_t                      *upstream_states;
  20.                                          /* of ngx_http_upstream_state_t */
  22.     ngx_pool_t                       *pool;
  23.     ngx_buf_t                        *header_in;
  25.     ngx_http_headers_in_t             headers_in;
  26.     ngx_http_headers_out_t            headers_out;
  28.     ngx_http_request_body_t          *request_body;
  30.     time_t                            lingering_time;
  31.     time_t                            start_sec;
  32.     ngx_msec_t                        start_msec;
  34.     ngx_uint_t                        method;
  35.     ngx_uint_t                        http_version;
  37.     ngx_str_t                         request_line;
  38.     ngx_str_t                         uri;
  39.     ngx_str_t                         args;
  40.     ngx_str_t                         exten;
  41.     ngx_str_t                         unparsed_uri;
  43.     ngx_str_t                         method_name;
  44.     ngx_str_t                         http_protocol;
  46.     ngx_chain_t                      *out;
  47.     ngx_http_request_t               *main;
  48.     ngx_http_request_t               *parent;
  49.     ngx_http_postponed_request_t     *postponed;
  50.     ngx_http_post_subrequest_t       *post_subrequest;
  51.     ngx_http_posted_request_t        *posted_requests;
  53.     ngx_int_t                         phase_handler;
  54.     ngx_http_handler_pt               content_handler;
  55.     ngx_uint_t                        access_code;
  57.     ngx_http_variable_value_t        *variables;
  59. #if (NGX_PCRE)
  60.     ngx_uint_t                        ncaptures;
  61.     int                              *captures;
  62.     u_char                           *captures_data;
  63. #endif
  65.     size_t                            limit_rate;
  67.     /* used to learn the Apache compatible response length without a header */
  68.     size_t                            header_size;
  70.     off_t                             request_length;
  72.     ngx_uint_t                        err_status;
  74.     ngx_http_connection_t            *http_connection;
  75. #if (NGX_HTTP_SPDY)
  76.     ngx_http_spdy_stream_t           *spdy_stream;
  77. #endif
  79.     ngx_http_log_handler_pt           log_handler;
  81.     ngx_http_cleanup_t               *cleanup;
  83.     unsigned                          subrequests:8;
  84.     unsigned                          count:8;
  85.     unsigned                          blocked:8;
  87.     unsigned                          aio:1;
  89.     unsigned                          http_state:4;
  91.     /* URI with "/." and on Win32 with "//" */
  92.     unsigned                          complex_uri:1;
  94.     /* URI with "%" */
  95.     unsigned                          quoted_uri:1;
  97.     /* URI with "+" */
  98.     unsigned                          plus_in_uri:1;
  100.     /* URI with " " */
  101.     unsigned                          space_in_uri:1;
  103.     unsigned                          invalid_header:1;
  105.     unsigned                          add_uri_to_alias:1;
  106.     unsigned                          valid_location:1;
  107.     unsigned                          valid_unparsed_uri:1;
  108.     unsigned                          uri_changed:1;
  109.     unsigned                          uri_changes:4;
  111.     unsigned                          request_body_in_single_buf:1;
  112.     unsigned                          request_body_in_file_only:1;
  113.     unsigned                          request_body_in_persistent_file:1;
  114.     unsigned                          request_body_in_clean_file:1;
  115.     unsigned                          request_body_file_group_access:1;
  116.     unsigned                          request_body_file_log_level:3;
  118.     unsigned                          subrequest_in_memory:1;
  119.     unsigned                          waited:1;
  121. #if (NGX_HTTP_CACHE)
  122.     unsigned                          cached:1;
  123. #endif
  125. #if (NGX_HTTP_GZIP)
  126.     unsigned                          gzip_tested:1;
  127.     unsigned                          gzip_ok:1;
  128.     unsigned                          gzip_vary:1;
  129. #endif
  131.     unsigned                          proxy:1;
  132.     unsigned                          bypass_cache:1;
  133.     unsigned                          no_cache:1;
  135.     /*
  136.      * instead of using the request context data in
  137.      * ngx_http_limit_conn_module and ngx_http_limit_req_module
  138.      * we use the single bits in the request structure
  139.      */
  140.     unsigned                          limit_conn_set:1;
  141.     unsigned                          limit_req_set:1;
  143. #if 0
  144.     unsigned                          cacheable:1;
  145. #endif
  147.     unsigned                          pipeline:1;
  148.     unsigned                          chunked:1;
  149.     unsigned                          header_only:1;
  150.     unsigned                          keepalive:1;
  151.     unsigned                          lingering_close:1;
  152.     unsigned                          discard_body:1;
  153.     unsigned                          internal:1;
  154.     unsigned                          error_page:1;
  155.     unsigned                          ignore_content_encoding:1;
  156.     unsigned                          filter_finalize:1;
  157.     unsigned                          post_action:1;
  158.     unsigned                          request_complete:1;
  159.     unsigned                          request_output:1;
  160.     unsigned                          header_sent:1;
  161.     unsigned                          expect_tested:1;
  162.     unsigned                          root_tested:1;
  163.     unsigned                          done:1;
  164.     unsigned                          logged:1;
  166.     unsigned                          buffered:4;
  168.     unsigned                          main_filter_need_in_memory:1;
  169.     unsigned                          filter_need_in_memory:1;
  170.     unsigned                          filter_need_temporary:1;
  171.     unsigned                          allow_ranges:1;
  173. #if (NGX_STAT_STUB)
  174.     unsigned                          stat_reading:1;
  175.     unsigned                          stat_writing:1;
  176. #endif
  178.     /* used to parse HTTP headers */
  180.     ngx_uint_t                        state;
  182.     ngx_uint_t                        header_hash;
  183.     ngx_uint_t                        lowcase_index;
  184.     u_char                            lowcase_header[NGX_HTTP_LC_HEADER_LEN];
  186.     u_char                           *header_name_start;
  187.     u_char                           *header_name_end;
  188.     u_char                           *header_start;
  189.     u_char                           *header_end;
  191.     /*
  192.      * a memory that can be reused after parsing a request line
  193.      * via ngx_http_ephemeral_t
  194.      */
  196.     u_char                           *uri_start;
  197.     u_char                           *uri_end;
  198.     u_char                           *uri_ext;
  199.     u_char                           *args_start;
  200.     u_char                           *request_start;
  201.     u_char                           *request_end;
  202.     u_char                           *method_end;
  203.     u_char                           *schema_start;
  204.     u_char                           *schema_end;
  205.     u_char                           *host_start;
  206.     u_char                           *host_end;
  207.     u_char                           *port_start;
  208.     u_char                           *port_end;
  210.     unsigned                          http_minor:16;
  211.     unsigned                          http_major:16;
  212. };
复制代码
View Code
HTTP

 　　这里需要复习下Http协议了。
　　http请求是典型的请求-响应类型的的网络协议，需要一行一行的分析请求行与请求头，以及输出响应行与响应头。
　　Request 消息分为3部分，第一部分叫请求行requset line， 第二部分叫http header, 第三部分是body. header和body之间有个空行。
　　Response消息的结构， 和Request消息的结构基本一样。 同样也分为三部分，第一部分叫response line, 第二部分叫response header，第三部分是body. header和body之间也有个空行。

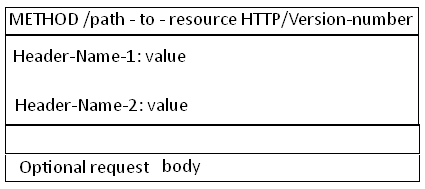

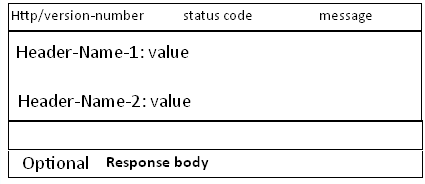

　　分别为Request和Response消息结构图：


处理流程

　　worker进程负责业务处理。在worker进程中有一个函数ngx_worker_process_cycle()，执行无限循环，不断处理收到的来自客户端的请求，并进行处理，直到整个nginx服务被停止。
　　一个HTTP Request的处理过程:　

  • 初始化HTTP Request（读取来自客户端的数据，生成HTTP Requst对象，该对象含有该请求所有的信息）。
  • 处理请求头。
  • 处理请求体。
  • 如果有的话，调用与此请求（URL或者Location）关联的handler
  • 依次调用各phase handler进行处理。
　　一个phase handler的执行过程：

  • 获取location配置。
  • 产生适当的响应。
  • 发送response header.
  • 发送response body.

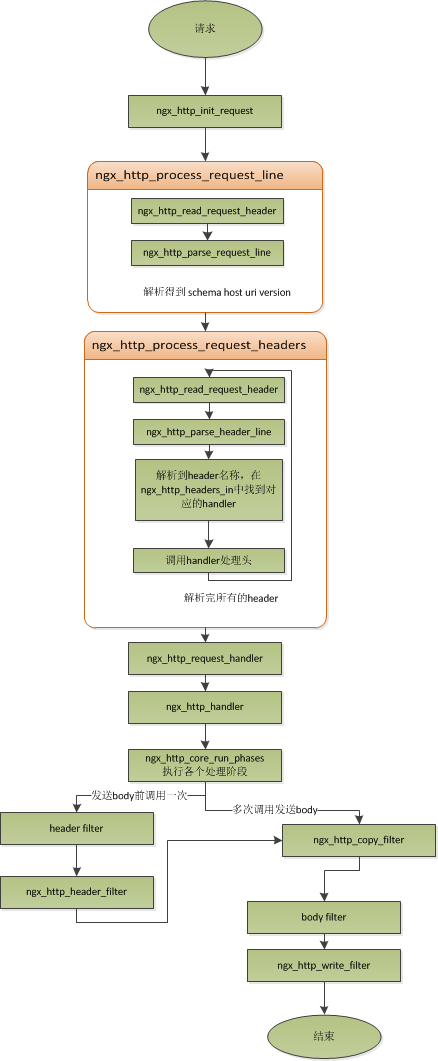

　　这里直接上taobao团队的给出的Nginx流程图了。

　　从这个图中可以清晰的看到解析http消息每个部分的不同模块。
keepalive长连接

　　长连接的定义：所谓长连接，指在一个连接上可以连续发送多个数据包，在连接保持期间，如果没有数据包发送，需要双方发链路检测包。
　　在这里，http请求是基于TCP协议之上的，所以建立需要三次握手，关闭需要四次握手。而http请求是请求应答式的，如果我们能知道每个请求头与响应体的长度，那么我们是可以在一个连接上面执行多个请求的，这就需要在请求头中指定content-length来表明body的大小。在http1.0与http1.1中稍有不同，具体情况如下：
  1.     对于http1.0协议来说，如果响应头中有content-length头，则以content-length的长度就可以知道body的长度了，客户端在接收body时，就可以依照这个长度来接收数据，接收完后，就表示这个请求完成了。而如果没有content-length头，则客户端会一直接收数据，直到服务端主动断开连接，才表示body接收完了。
  3.     而对于http1.1协议来说，如果响应头中的Transfer-encoding为chunked传输，则表示body是流式输出，body会被分成多个块，每块的开始会标识出当前块的长度，此时，body不需要通过长度来指定。如果是非chunked传输，而且有content-length，则按照content-length来接收数据。否则，如果是非chunked，并且没有content-length，则客户端接收数据，直到服务端主动断开连接。
复制代码
Http1.0与Http1.1 length
　　当客户端的一次访问，需要多次访问同一个server时，打开keepalive的优势非常大，比如图片服务器，通常一个网页会包含很多个图片。打开keepalive也会大量减少time-wait的数量。
pipeline管道线

 　　管道技术是基于长连接的，目的是利用一个连接做多次请求。
　　keepalive采用的是串行方式，而pipeline也不是并行的，但是它可以减少两个请求间的等待的事件。nginx在读取数据时，会将读取的数据放到一个buffer里面，所以，如果nginx在处理完前一个请求后，如果发现buffer里面还有数据，就认为剩下的数据是下一个请求的开始，然后就接下来处理下一个请求，否则就设置keepalive。
lingering_close延迟关闭

　　 当Nginx要关闭连接时，并非立即关闭连接，而是再等待一段时间后才真正关掉连接。目的在于读取客户端发来的剩下的数据。
　　如果服务器直接关闭，恰巧客户端刚发送消息，那么就不会有ACK，导致出现没有任何错误信息的提示。
　　Nginx通过设置一个读取客户数据的超时事件lingering_timeout来防止以上问题的发生。

　　参考：http://tengine.taobao.org/book/#id2


来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！

使用道具 举报
相关推荐
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册
发帖
蝙俚
2025-5-29 16:34:57

0

粉丝关注

6

主题发布

板块介绍填写区域，请于后台编辑
微信扫一扫
