WPF骨架屏控件(Skeleton)

佴莘莘 2025-5-30 20:22:08
 一．骨架屏介绍

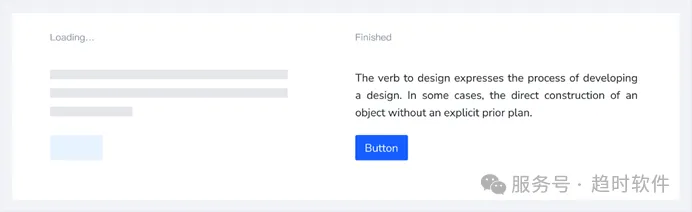

骨架屏（Skeleton）是一种用于提升用户体验的界面设计技术，通过在页面数据加载前展示简化的页面框架结构（如占位符、灰色块等），模拟真实内容的布局，避免用户面对空白页面或长时间等待的焦虑感。
特点及原理：
1.占位展示：骨架屏由基本框架和占位元素（如线条、矩形）组成，形状与实际内容布局一致，例如用短横线模拟文本、矩形框模拟图片区域。
2.动态替换：当真实数据加载完成后，骨架屏会被无缝替换为实际内容，通过渐变或动画实现平滑过渡。
3.设计原则：通常采用低饱和度色调（如灰色）和简洁的动画效果，避免视觉干扰，同时传达“加载中”的信号。
优势：1.提升感知速度：虽然不缩短实际加载时间，但通过视觉反馈让用户感觉加载更快。
2.降低跳出率：减少因空白页面导致的用户流失。
3.兼容性：适用于各种异步加载场景。
二．骨架屏控件设计
2.1 骨架的构成
　　从骨架屏的特点可以看出，骨架主要由方形、圆形、条形几种基本图案构成，将它们以不同的方式排列，即可完成骨架的搭建，下面我们来看看几种比较典型的情况。

图 2.1.1 文本骨架屏

图 2.1.2 带操作的骨架屏

图 2.1.3 带头像的骨架屏

图 2.1.4 带图片和视频的骨架屏
2.2 骨架的绘制
　　我们来看看怎么将这些方形、圆形、条形画到控件上，如果按常规的方式，先使用一个布局面板控件设计好骨架，然后再往里面填充Rectangle或Ellipse，这样就能达到骨架屏的效果，但是如果每一种布局都这样去写一遍，那就太繁琐了，得不偿失。如果通过一些参数去自动设置布局及填充，理论上是可以的，但是这种方式也有一个问题，那就是动画，为了表示骨架下的页面元素正在加载，一般会给它设计一个光影流动的效果，如果按照这种方式，每个骨架组件都是独立的，那么我们控制光影流动（渐变画刷）就会变得比较麻烦，虽然也有办法实现，但是从代码量和性能上来说都不是一个好的选择。那么有没有可以单独添加图形，又方便控制渐变效果，还性能好的控件呢，答案是有，它就是Path，我们可以往Path中添加各种图形，又可以整体控制它的渐变效果。以下是简单的示例：
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path>
复制代码
2.3 骨架的排列
　　通过以上示例代码可以看出，在Path中添加图形需要设置关键属性Rect，Rect需要4个double类型的参数，前两个参数为X和Y坐标，后两个为Width和Height，只要设置了正确的参数，就可以显示出我们需要的骨架，但是如果每次都要去自己计算坐标和尺寸，那肯定不太现实，所以我们需要设计一种排列规则，只要设置参数就可以让它按照正确的方式排列。        在真实的项目中，页面元素的布局千变万化，所以骨架的排列应考虑到是否能够满足各种不同的情况，同时还要兼顾易用性，不能设计得太复杂，学习成本越低越好。基于以上考虑，我们可以借鉴Grid的布局逻辑，我们都知道在Grid中布局需要预先设置行数和列数，并在添加到Grid中的控件上设置Grid.Row和Grid.Column附加属性来确定当前控件是属于哪个位置，请看以下代码：
  1. <Grid>
  2.     <Grid.RowDefinitions>
  3.        <RowDefinition Height="*" />
  4.        <RowDefinition Height="*" />
  5.     </Grid.RowDefinitions>
  6.     <Grid.ColumnDefinitions>
  7.        <ColumnDefinition Width="Auto" />
  8.        <ColumnDefinition Width="10" />
  9.        <ColumnDefinition Width="*" />
  10.     </Grid.ColumnDefinitions>
  11.     <Rectangle Grid.Row="0" Grid.Column="0"/>
  12. </Grid>
复制代码
　　Grid的这种设计可以应对各种复杂的布局，我们只是为了显示骨架，显然不需要这么复杂的功能，我们可以将它精简一下，只要能满足布局需求就可以了，我们可以将Path中添加的RectangleGeometry的Width和Height使用Grid中设置Width和Height的方式来设置，Grid中的Width和Height都是GridLengh类型，它使用自动(Auto)、像素(Pixel)、比例(Star)三种方式来设置Width和Height，由于我们不会有根据内容来确定宽度和高度的需求，所我们实际只会用到像素(Pixel)和比例(Star)两种方式来布局。
　　基于以上理论，我们可以将业务大致抽象，形成以下设计：
1.Skeleton类
　　骨架控件，有一个Items属性，该属性可以设置SkeletonItem或SkeletonGroup类型值，该属性包含了所有的骨架绘制参数。
2.SkeletonItem类
　　骨架项，所有能看到的部分（方形、圆形、条形）都由它绘制、可以通过Width和Height属性控制宽度和高度，可以通过Margin属性设置边距，可以通过HorizontalAlignment和VerticalAlignment属性设置水平和垂直对齐方向，可以通过RadiusX和RadiusY属性设置圆角半径，可以通过IsVisible属性控制可见性。
3.SkeletonGroup类
　　骨架分组，可以将多个SkeletonItem和SkeletonGroup放置到Children属性中，形成嵌套关系，再配合Orientation属性设置排列方向，就可以实现复杂的布局，除此之外，它还可以像SkeletonItem一样，设置Width、Height、HorizontalAlignment、VerticalAlignment等属性。
2.3 动画效果
　　光影效果只需要控制画刷的横向位置变化就行了，这里我们使用的是RadialGradientBrush来填充Path的背景，我们可以添加一个动画，控制RadialGradientBrush的RelativeTransform属性中的TranslateTransform参数。
Path代码：
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Storyboard
  30.     AutoReverse="False"
  31.     RepeatBehavior="Forever">
  32.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  33.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  34.     </DoubleAnimationUsingKeyFrames>
  35. </Storyboard><Storyboard
  36.     AutoReverse="False"
  37.     RepeatBehavior="Forever">
  38.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  39.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  40.     </DoubleAnimationUsingKeyFrames>
  41. </Storyboard><Storyboard
  42.     AutoReverse="False"
  43.     RepeatBehavior="Forever">
  44.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  45.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  46.     </DoubleAnimationUsingKeyFrames>
  47. </Storyboard>
复制代码
动画代码：
  1. <Storyboard
  2.     AutoReverse="False"
  3.     RepeatBehavior="Forever">
  4.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  5.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  6.     </DoubleAnimationUsingKeyFrames>
  7. </Storyboard>
复制代码
三．骨架屏控件实现
　　根据以上设计思路，我们需要Skeleton、SkeletonItem、SkeletonGroup三个类来实现骨架功能，其中SkeletonItem、SkeletonGroup同属骨架的组成部分，它们有一些相同的属性，所以它们可以抽象出一个共同的父类SkeletonComponent，以下是部分关键代码，仅供参考。
3.1 Skeleton
  1. [ContentProperty("Items")]
  2. public class Skeleton : FrameworkElement
  3. {
  4.     public SkeletonComponent Items
  5.     {
  6.        get { return (SkeletonComponent)GetValue(ItemsProperty); }
  7.        set { SetValue(ItemsProperty, value); }
  8.     }
  10.     public static readonly DependencyProperty ItemsProperty =
  11.        DependencyProperty.Register("Items", typeof(SkeletonComponent), typeof(Skeleton), new FrameworkPropertyMetadata(null));
  12. }
复制代码
3.2 SkeletonComponent
  1. public abstract class SkeletonComponent : DependencyObject
  2. {
  3.     public GridLength Width
  4.     {
  5.        get { return (GridLength)GetValue(WidthProperty); }
  6.        set { SetValue(WidthProperty, value); }
  7.     }
  9.     public static readonly DependencyProperty WidthProperty =
  10.        DependencyProperty.Register("Width", typeof(GridLength), typeof(SkeletonComponent), new PropertyMetadata(new GridLength(1.0, GridUnitType.Star)));
  13.     public GridLength Height
  14.     {
  15.        get { return (GridLength)GetValue(HeightProperty); }
  16.        set { SetValue(HeightProperty, value); }
  17.     }
  19.     public static readonly DependencyProperty HeightProperty =
  20.        DependencyProperty.Register("Height", typeof(GridLength), typeof(SkeletonComponent), new PropertyMetadata(new GridLength(1.0, GridUnitType.Star));
  22.     public Thickness Margin
  23.     {
  24.        get { return (Thickness)GetValue(MarginProperty); }
  25.        set { SetValue(MarginProperty, value); }
  26.     }
  28.     public static readonly DependencyProperty MarginProperty =
  29.        DependencyProperty.Register("Margin", typeof(Thickness), typeof(SkeletonComponent));
  32.     public HorizontalAlignment HorizontalAlignment
  33.     {
  34.        get { return (HorizontalAlignment)GetValue(HorizontalAlignmentProperty); }
  35.        set { SetValue(HorizontalAlignmentProperty, value); }
  36.     }
  38.     public static readonly DependencyProperty HorizontalAlignmentProperty =
  39.        DependencyProperty.Register("HorizontalAlignment", typeof(HorizontalAlignment), typeof(SkeletonComponent), new PropertyMetadata(HorizontalAlignment.Left));
  42.     public VerticalAlignment VerticalAlignment
  43.     {
  44.        get { return (VerticalAlignment)GetValue(VerticalAlignmentProperty); }
  45.        set { SetValue(VerticalAlignmentProperty, value); }
  46.     }
  48.     public static readonly DependencyProperty VerticalAlignmentProperty =
  49.        DependencyProperty.Register("VerticalAlignment", typeof(VerticalAlignment), typeof(SkeletonComponent), new PropertyMetadata(VerticalAlignment.Top));
  50. }
复制代码
3.3 SkeletonItem
  1. public class SkeletonItem : SkeletonComponent
  2. {
  3.     public double RadiusX
  4.     {
  5.        get { return (double)GetValue(RadiusXProperty); }
  6.        set { SetValue(RadiusXProperty, value); }
  7.     }
  9.     public static readonly DependencyProperty RadiusXProperty =
  10.        DependencyProperty.Register("RadiusX", typeof(double), typeof(SkeletonItem), new PropertyMetadata(0d));
  12.     public double RadiusY
  13.     {
  14.        get { return (double)GetValue(RadiusYProperty); }
  15.        set { SetValue(RadiusYProperty, value); }
  16.     }
  18.     public static readonly DependencyProperty RadiusYProperty =
  19.        DependencyProperty.Register("RadiusY", typeof(double), typeof(SkeletonItem), new PropertyMetadata(0d));
  21.     public bool IsVisible
  22.     {
  23.        get { return (bool)GetValue(IsVisibleProperty); }
  24.        set { SetValue(IsVisibleProperty, value); }
  25.     }
  27.     public static readonly DependencyProperty IsVisibleProperty =
  28.        DependencyProperty.Register("IsVisible", typeof(bool), typeof(SkeletonItem), new PropertyMetadata(true));
  29. }
复制代码
3.4 SkeletonGroup
  1. [ContentProperty("Children")]
  2. public class SkeletonGroup : SkeletonComponent
  3. {
  4.    public SkeletonComponentCollection Children
  5.     {
  6.        get { return (SkeletonComponentCollection)GetValue(ChildrenProperty); }
  7.        private set { SetValue(ChildrenProperty, value); }
  8.     }
  10.    public static readonly DependencyProperty ChildrenProperty =
  11.        DependencyProperty.Register("Children", typeof(SkeletonComponentCollection), typeof(SkeletonGroup), new PropertyMetadata(null));
  13.    public Orientation Orientation
  14.     {
  15.        get { return (Orientation)GetValue(OrientationProperty); }
  16.        set { SetValue(OrientationProperty, value); }
  17.     }
  19.    public static readonly DependencyProperty OrientationProperty =
  20.        DependencyProperty.Register("Orientation", typeof(Orientation), typeof(SkeletonGroup), new PropertyMetadata(Orientation.Vertical));
  21. }
复制代码
四．骨架屏应用案例
　　以下是结合前文《可能是迄今为止最好用的WPF加载动画功能(没有之一)》中的FrameworkElementExtension.IsLoading附加属性实现的骨架屏控制案例，如有疑问可转到该文中查看。
案例一：文字+按钮
  1. <Storyboard
  2.     AutoReverse="False"
  3.     RepeatBehavior="Forever">
  4.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  5.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  6.     </DoubleAnimationUsingKeyFrames>
  7. </Storyboard><Storyboard
  8.     AutoReverse="False"
  9.     RepeatBehavior="Forever">
  10.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  11.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  12.     </DoubleAnimationUsingKeyFrames>
  13. </Storyboard>              确定<Path HorizontalAlignment="Center" VerticalAlignment="Center">
  14.    <Path.Fill>
  15.        <RadialGradientBrush>
  16.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  17.            <GradientStop Color="White" Offset="0"/>
  18.        </RadialGradientBrush>
  19.    </Path.Fill>
  20.    <Path.Data>
  21.        <GeometryGroup>
  22.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  23.            <RectangleGeometry Rect="105,0,100,100" />
  24.            <RectangleGeometry Rect="210,40,100,20" />
  25.        </GeometryGroup>
  26.    </Path.Data>
  27. </Path><Grid>
  28.     <Grid.RowDefinitions>
  29.        <RowDefinition Height="*" />
  30.        <RowDefinition Height="*" />
  31.     </Grid.RowDefinitions>
  32.     <Grid.ColumnDefinitions>
  33.        <ColumnDefinition Width="Auto" />
  34.        <ColumnDefinition Width="10" />
  35.        <ColumnDefinition Width="*" />
  36.     </Grid.ColumnDefinitions>
  37.     <Rectangle Grid.Row="0" Grid.Column="0"/>
  38. </Grid><Storyboard
  39.     AutoReverse="False"
  40.     RepeatBehavior="Forever">
  41.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  42.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  43.     </DoubleAnimationUsingKeyFrames>
  44. </Storyboard>
复制代码

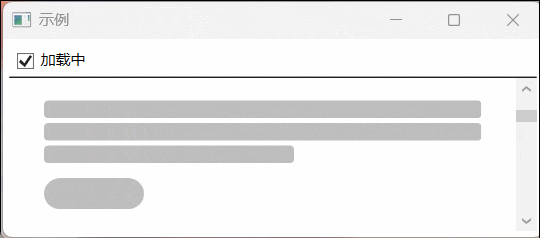

案例二：文字+圆角按钮
  1. <Storyboard
  2.     AutoReverse="False"
  3.     RepeatBehavior="Forever">
  4.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  5.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  6.     </DoubleAnimationUsingKeyFrames>
  7. </Storyboard><Storyboard
  8.     AutoReverse="False"
  9.     RepeatBehavior="Forever">
  10.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  11.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  12.     </DoubleAnimationUsingKeyFrames>
  13. </Storyboard>              确定<Path HorizontalAlignment="Center" VerticalAlignment="Center">
  14.    <Path.Fill>
  15.        <RadialGradientBrush>
  16.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  17.            <GradientStop Color="White" Offset="0"/>
  18.        </RadialGradientBrush>
  19.    </Path.Fill>
  20.    <Path.Data>
  21.        <GeometryGroup>
  22.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  23.            <RectangleGeometry Rect="105,0,100,100" />
  24.            <RectangleGeometry Rect="210,40,100,20" />
  25.        </GeometryGroup>
  26.    </Path.Data>
  27. </Path><Grid>
  28.     <Grid.RowDefinitions>
  29.        <RowDefinition Height="*" />
  30.        <RowDefinition Height="*" />
  31.     </Grid.RowDefinitions>
  32.     <Grid.ColumnDefinitions>
  33.        <ColumnDefinition Width="Auto" />
  34.        <ColumnDefinition Width="10" />
  35.        <ColumnDefinition Width="*" />
  36.     </Grid.ColumnDefinitions>
  37.     <Rectangle Grid.Row="0" Grid.Column="0"/>
  38. </Grid><Storyboard
  39.     AutoReverse="False"
  40.     RepeatBehavior="Forever">
  41.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  42.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  43.     </DoubleAnimationUsingKeyFrames>
  44. </Storyboard>
复制代码

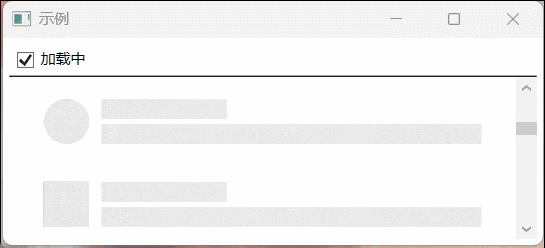

案例三：头像+文字
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  30.    <Path.Fill>
  31.        <RadialGradientBrush>
  32.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  33.            <GradientStop Color="White" Offset="0"/>
  34.        </RadialGradientBrush>
  35.    </Path.Fill>
  36.    <Path.Data>
  37.        <GeometryGroup>
  38.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  39.            <RectangleGeometry Rect="105,0,100,100" />
  40.            <RectangleGeometry Rect="210,40,100,20" />
  41.        </GeometryGroup>
  42.    </Path.Data>
  43. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  44.    <Path.Fill>
  45.        <RadialGradientBrush>
  46.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  47.            <GradientStop Color="White" Offset="0"/>
  48.        </RadialGradientBrush>
  49.    </Path.Fill>
  50.    <Path.Data>
  51.        <GeometryGroup>
  52.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  53.            <RectangleGeometry Rect="105,0,100,100" />
  54.            <RectangleGeometry Rect="210,40,100,20" />
  55.        </GeometryGroup>
  56.    </Path.Data>
  57. </Path><Grid>
  58.     <Grid.RowDefinitions>
  59.        <RowDefinition Height="*" />
  60.        <RowDefinition Height="*" />
  61.     </Grid.RowDefinitions>
  62.     <Grid.ColumnDefinitions>
  63.        <ColumnDefinition Width="Auto" />
  64.        <ColumnDefinition Width="10" />
  65.        <ColumnDefinition Width="*" />
  66.     </Grid.ColumnDefinitions>
  67.     <Rectangle Grid.Row="0" Grid.Column="0"/>
  68. </Grid><Storyboard
  69.     AutoReverse="False"
  70.     RepeatBehavior="Forever">
  71.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  72.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  73.     </DoubleAnimationUsingKeyFrames>
  74. </Storyboard>
复制代码

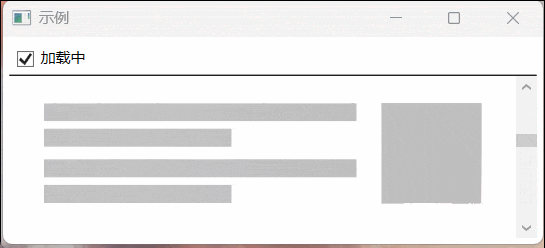

案例四：文字+图片
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  30.    <Path.Fill>
  31.        <RadialGradientBrush>
  32.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  33.            <GradientStop Color="White" Offset="0"/>
  34.        </RadialGradientBrush>
  35.    </Path.Fill>
  36.    <Path.Data>
  37.        <GeometryGroup>
  38.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  39.            <RectangleGeometry Rect="105,0,100,100" />
  40.            <RectangleGeometry Rect="210,40,100,20" />
  41.        </GeometryGroup>
  42.    </Path.Data>
  43. </Path>
复制代码

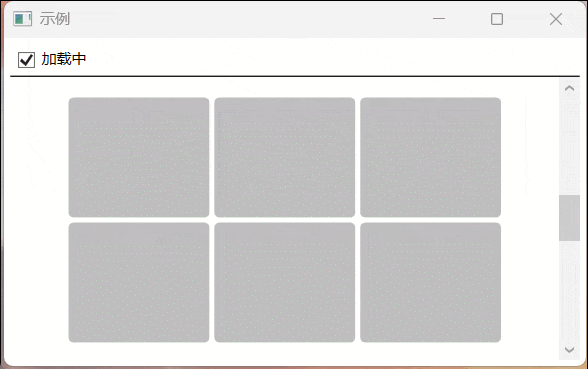

案例五：图片
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  30.    <Path.Fill>
  31.        <RadialGradientBrush>
  32.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  33.            <GradientStop Color="White" Offset="0"/>
  34.        </RadialGradientBrush>
  35.    </Path.Fill>
  36.    <Path.Data>
  37.        <GeometryGroup>
  38.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  39.            <RectangleGeometry Rect="105,0,100,100" />
  40.            <RectangleGeometry Rect="210,40,100,20" />
  41.        </GeometryGroup>
  42.    </Path.Data>
  43. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  44.    <Path.Fill>
  45.        <RadialGradientBrush>
  46.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  47.            <GradientStop Color="White" Offset="0"/>
  48.        </RadialGradientBrush>
  49.    </Path.Fill>
  50.    <Path.Data>
  51.        <GeometryGroup>
  52.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  53.            <RectangleGeometry Rect="105,0,100,100" />
  54.            <RectangleGeometry Rect="210,40,100,20" />
  55.        </GeometryGroup>
  56.    </Path.Data>
  57. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  58.    <Path.Fill>
  59.        <RadialGradientBrush>
  60.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  61.            <GradientStop Color="White" Offset="0"/>
  62.        </RadialGradientBrush>
  63.    </Path.Fill>
  64.    <Path.Data>
  65.        <GeometryGroup>
  66.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  67.            <RectangleGeometry Rect="105,0,100,100" />
  68.            <RectangleGeometry Rect="210,40,100,20" />
  69.        </GeometryGroup>
  70.    </Path.Data>
  71. </Path>
复制代码

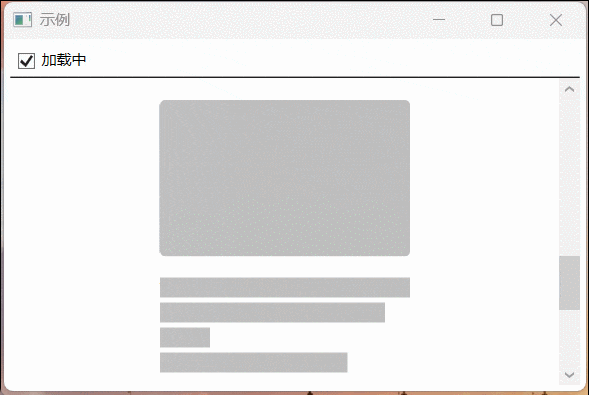

案例六：图片+文字
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Storyboard
  30.     AutoReverse="False"
  31.     RepeatBehavior="Forever">
  32.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  33.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  34.     </DoubleAnimationUsingKeyFrames>
  35. </Storyboard><Storyboard
  36.     AutoReverse="False"
  37.     RepeatBehavior="Forever">
  38.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  39.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  40.     </DoubleAnimationUsingKeyFrames>
  41. </Storyboard><Storyboard
  42.     AutoReverse="False"
  43.     RepeatBehavior="Forever">
  44.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  45.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  46.     </DoubleAnimationUsingKeyFrames>
  47. </Storyboard>
复制代码

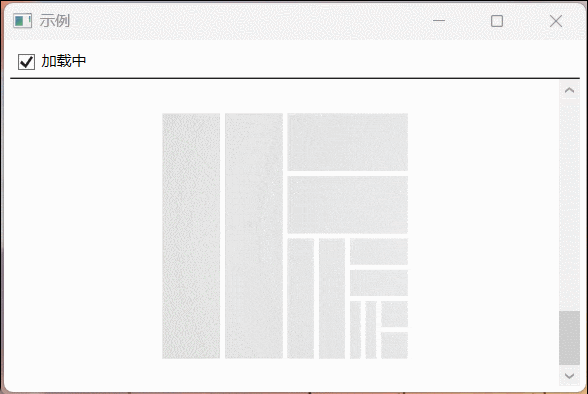

案例七：无限嵌套
  1. <Path HorizontalAlignment="Center" VerticalAlignment="Center">
  2.    <Path.Fill>
  3.        <RadialGradientBrush>
  4.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  5.            <GradientStop Color="White" Offset="0"/>
  6.        </RadialGradientBrush>
  7.    </Path.Fill>
  8.    <Path.Data>
  9.        <GeometryGroup>
  10.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  11.            <RectangleGeometry Rect="105,0,100,100" />
  12.            <RectangleGeometry Rect="210,40,100,20" />
  13.        </GeometryGroup>
  14.    </Path.Data>
  15. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  16.    <Path.Fill>
  17.        <RadialGradientBrush>
  18.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  19.            <GradientStop Color="White" Offset="0"/>
  20.        </RadialGradientBrush>
  21.    </Path.Fill>
  22.    <Path.Data>
  23.        <GeometryGroup>
  24.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  25.            <RectangleGeometry Rect="105,0,100,100" />
  26.            <RectangleGeometry Rect="210,40,100,20" />
  27.        </GeometryGroup>
  28.    </Path.Data>
  29. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  30.    <Path.Fill>
  31.        <RadialGradientBrush>
  32.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  33.            <GradientStop Color="White" Offset="0"/>
  34.        </RadialGradientBrush>
  35.    </Path.Fill>
  36.    <Path.Data>
  37.        <GeometryGroup>
  38.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  39.            <RectangleGeometry Rect="105,0,100,100" />
  40.            <RectangleGeometry Rect="210,40,100,20" />
  41.        </GeometryGroup>
  42.    </Path.Data>
  43. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  44.    <Path.Fill>
  45.        <RadialGradientBrush>
  46.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  47.            <GradientStop Color="White" Offset="0"/>
  48.        </RadialGradientBrush>
  49.    </Path.Fill>
  50.    <Path.Data>
  51.        <GeometryGroup>
  52.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  53.            <RectangleGeometry Rect="105,0,100,100" />
  54.            <RectangleGeometry Rect="210,40,100,20" />
  55.        </GeometryGroup>
  56.    </Path.Data>
  57. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  58.    <Path.Fill>
  59.        <RadialGradientBrush>
  60.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  61.            <GradientStop Color="White" Offset="0"/>
  62.        </RadialGradientBrush>
  63.    </Path.Fill>
  64.    <Path.Data>
  65.        <GeometryGroup>
  66.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  67.            <RectangleGeometry Rect="105,0,100,100" />
  68.            <RectangleGeometry Rect="210,40,100,20" />
  69.        </GeometryGroup>
  70.    </Path.Data>
  71. </Path><Path HorizontalAlignment="Center" VerticalAlignment="Center">
  72.    <Path.Fill>
  73.        <RadialGradientBrush>
  74.            <GradientStop Color="#FFBBBBBB" Offset="1"/>
  75.            <GradientStop Color="White" Offset="0"/>
  76.        </RadialGradientBrush>
  77.    </Path.Fill>
  78.    <Path.Data>
  79.        <GeometryGroup>
  80.            <RectangleGeometry Rect="0,0,100,100" RadiusX="50" RadiusY="50"/>
  81.            <RectangleGeometry Rect="105,0,100,100" />
  82.            <RectangleGeometry Rect="210,40,100,20" />
  83.        </GeometryGroup>
  84.    </Path.Data>
  85. </Path><Storyboard
  86.     AutoReverse="False"
  87.     RepeatBehavior="Forever">
  88.     <DoubleAnimationUsingKeyFrames Storyboard.TargetName="path" Storyboard.TargetProperty="(Shape.Fill).(Brush.RelativeTransform).(TransformGroup.Children)[3].(TranslateTransform.X)">
  89.        <EasingDoubleKeyFrame KeyTime="0:0:2" Value="6" />
  90.     </DoubleAnimationUsingKeyFrames>
  91. </Storyboard>
复制代码

 ---------完结----------
技术赋能，共创未来
　　我们是一支深耕WPF及Avalonia十余年的开发团队，专注于为企业和开发者提供高性能桌面应用解决方案，目前已经为二十多家企业提供过服务，无论您是哪种需求，我们都可以用我们丰富的经验助力您的业务高效落地。如果您有相关需求，请与我们联系。

联系方式QQ/VX：446522563手机号：17898179019

技术交流
QQ群：661224882



来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！

使用道具 举报
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册
发帖
佴莘莘
2025-5-30 20:22:08

0

粉丝关注

22

主题发布

板块介绍填写区域，请于后台编辑
微信扫一扫
