PPT 编辑 ArcGIS 成果图教程

在地理信息分析与展示的工作中，ArcGIS 作为强大的地理信息系统工具，常用于制作专业地图，而 PPT 则是展示成果的常用平台。本文将介绍如何将 ArcGIS 的结果图导出为 SVG 格式图片，并在 PPT 中进行分解及编辑，以实现更灵活、更个性化的展示效果。
所用软件：ArcMap 10.8、Microsoft PowerPoint
本文相关数据：

• 政区矢量数据：天地图服务中心

• 高程栅格数据：DIVA-GIS


1 ArcGIS 导出 SVG 格式图片

1.1 准备地图文档

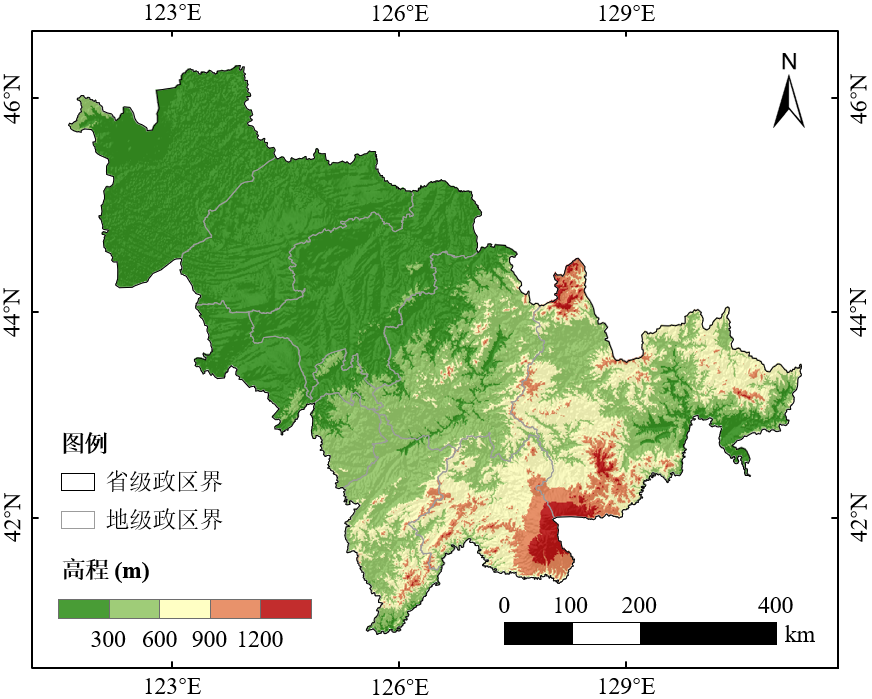

在 ArcMap 中完成地图制作，包括添加图层、设置符号、标注、布局等操作，确保地图内容完整且符合展示需求。以吉林省地形图为例，如下图所示：

1.2 导出 SVG 图片

1) 导出方法

点击 ArcMap 顶部菜单栏中的【文件 (File)】选项，在弹出菜单中选择【导出地图 (Export Map)】，在导出对话框中，设置文件类型为 “SVG”，并设置合适的文件名和保存路径，同时也可以根据需要调整分辨率等选项，以确保导出的 SVG 图片质量满足要求。
2) 注意事项

• 导出 SVG 图片后，地图中的文本同样会作为图片的一部分保存，导入 PPT 编辑时容易出现连续文本被拆分、以及字体混乱等问题，因此在导出图片前建议删除图片中所有文字，尽可能只保留图形内容。

• 地图中高程等栅格数据无法正常以 SVG 格式导出至 PPT，在导出图片前建议关闭栅格图层，仅保留矢量数据及图例形状。栅格图层的处理方式后续进行说明。

• 比例尺数值无法删除，导入 PPT 后重新设置对应文本。


按照注意事项修改后，结果图如下图所示：

2 PPT 中对 SVG 图片的编辑

2.1 将 SVG 图片导入 PPT

在 PPT 中打开需要插入地图的幻灯片，通过【插入】选项卡中的【图片】下拉菜单【此设备】选项选择之前导出的 SVG 图片，将其插入到幻灯片中。
2.2 分解 SVG 图片

• 在 PPT 中右键点击该图片，在弹出菜单中选择【转换为形状】即可将 SVG 图片转换为一个个在 PPT 中可编辑的形状元素。

• 在右键菜单中选择【组合】→【取消组合】，PPT 会将 SVG 图片分解为多个独立的图形元素（如路径、形状、文本等），以便进行更细致的编辑。

• 由于 SVG 格式的复杂性，可能需要多次 “取消组合” 操作才能完全分解图片。在操作过程中，注意保存原始文件，以防分解后出现问题。


注意事项：此操作仅可在 Microsoft PowerPoint 中进行，WPS 未发现相关功能

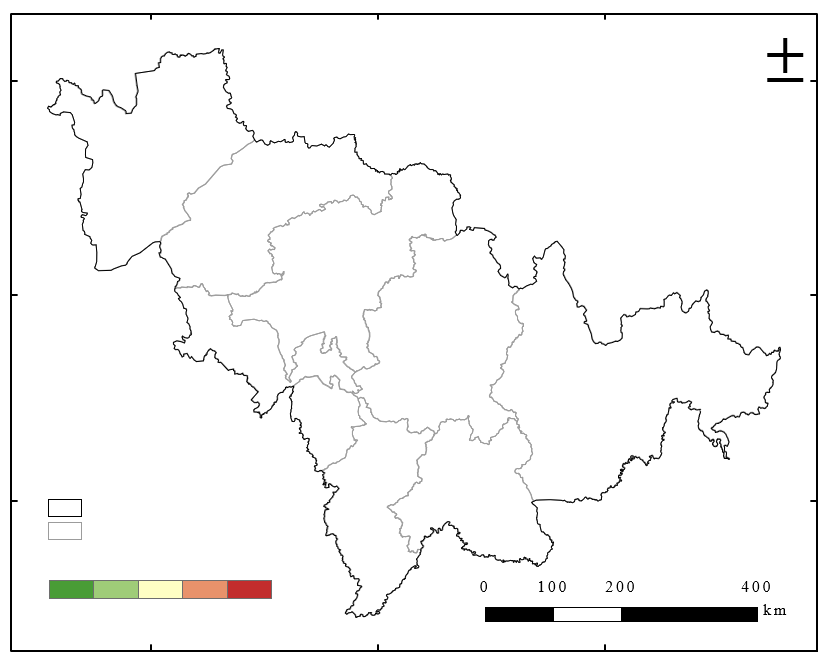

分解后如下图所示，比例尺文本被分散为一个个的数字及字母，指北针也出现了乱码

2.3 PPT 要素调整

1) 指北针及标注文本

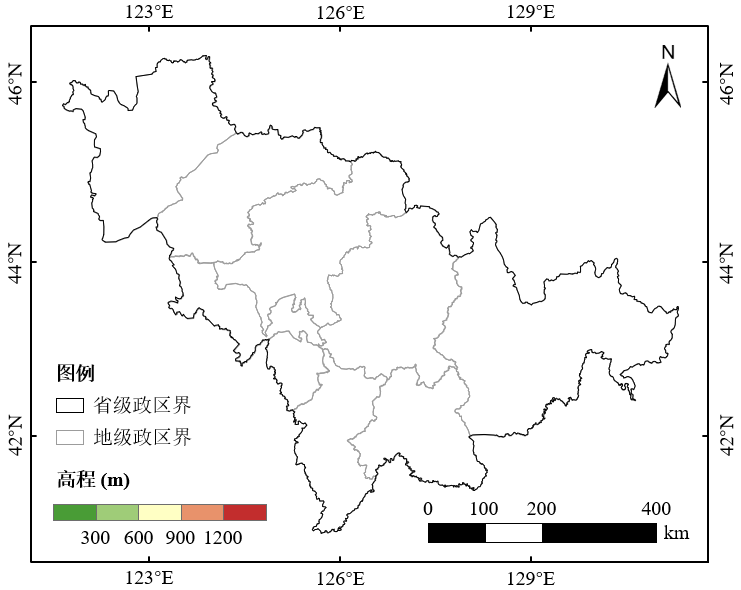

删除所有比例尺文本及指北针，将 ArcMap 地图文档中的指北针直接复制到 PPT 中的对应位置，并调整其符号大小；根据原始结果图像重新添加 PPT 中的文本，并适当调整图例、比例尺等标注符号的形状及位置。修改后如下图所示：

注意事项：对于地图数据界线及位置，尤其是行政区边界，必须保持绝对完整，严禁任何修改行为！
2) 栅格图层

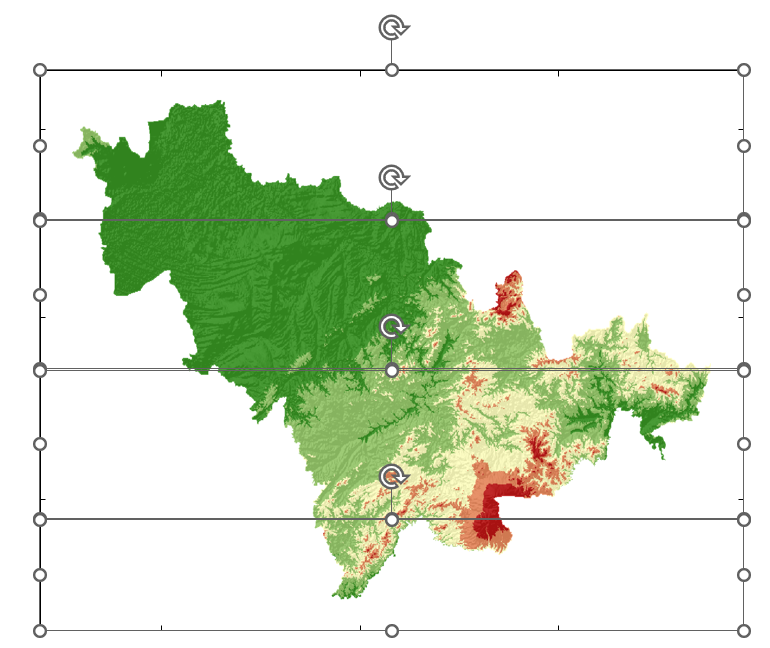

在 ArcMap 地图文档中将仅显示栅格图层的地图框直接复制粘贴到 PPT 新建的一页空白幻灯片中，并进行取消组合操作，如下图所示，栅格影像被分为多块显示。

将多块栅格影像进行组合后，将其复制粘贴到 PPT 地图页中的对应位置并将该图层置于底层显示即可。结果图如下图所示：

2.4 编辑图形元素

• 调整颜色与样式：选中分解后的图形元素，如地图上的填充区域、线条等，在【绘图工具】的【形状格式】选项卡中，可以更改其颜色、线条样式（包括线型、粗细、虚实等）、填充效果（如渐变、图案填充等）以及添加阴影、发光等特殊效果，使其更符合 PPT 整体的视觉风格或突出重点信息。例如，可将地级行政区界线添加更加醒目的颜色及光效，使其更加清晰地在图中显示。

• 修改地图内容与格式：对于地图中的标题、图例、比例尺等文本元素，可以在 PPT 中调整其字体字号等显示效果，同时也可以补充一些原图中没有的城市名称文本标注以及相关图片等信息。

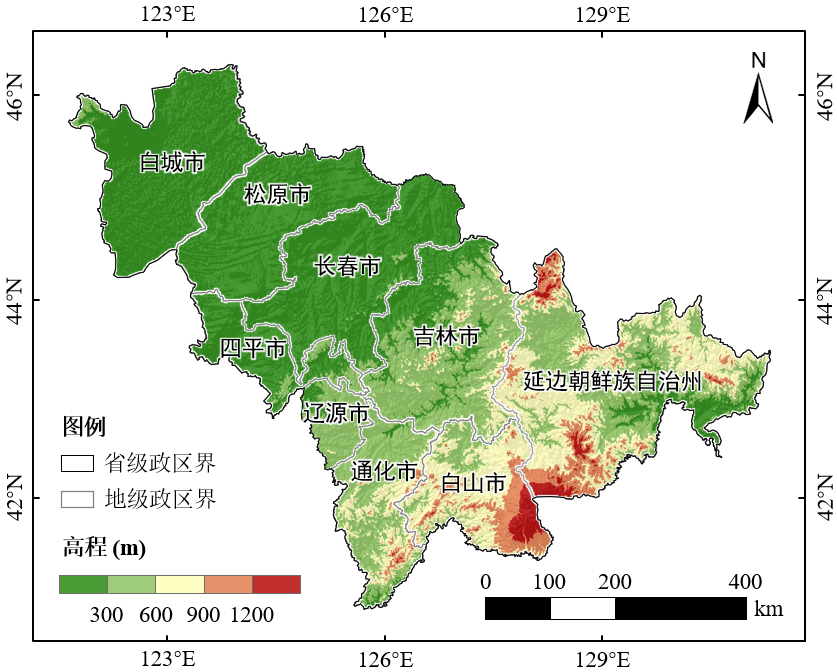

修改后的 PPT 地图如下图所示：
