GPFS并行文件系统部署实践

环境

ubuntu22.04
试用版下载链接

1. https://www.ibm.com/cn-zh/products/storage-scale

复制代码

我的版本：Storage_Scale_Developer-5.2.2.1-x86_64-Linux

1. apt install -y build-essential linux-headers-$(uname -r)

复制代码

hosts

1. 172.23.170.11 ubuntu1
2. 172.23.170.12 ubuntu2
3. 172.23.170.13 ubuntu3
4. 172.23.170.14 ubuntu4
6. 172.23.170.101 ces1.imalloc.cn ces1
7. 172.23.170.102 ces2.imalloc.cn ces2
8. 172.23.170.103 ces3.imalloc.cn ces3

复制代码

安装

1. # 解压后安装
2. ./Storage_Scale_Developer-5.2.2.1-x86_64-Linux-install --text-only
4. # 配置安装节点
5. cd /usr/lpp/mmfs/5.2.2.1/ansible-toolkit/
6. ./spectrumscale setup -s 172.23.170.101
8. # 添加节点并查看配置
9. ./spectrumscale node add ubuntu1 -a -g -n -m -q
10. ./spectrumscale node add ubuntu2 -a -g -n -q
11. ./spectrumscale node add ubuntu3 -n -q
12. ./spectrumscale node list

复制代码

参数-a、-g、-n、-m 和 -q 分别表示不同类型的节点，这些节点在 GPFS 集群中扮演不同的角色。以下是它们的具体作用：

• -a 表示 Admin 节点（管理节点）：



  • Admin 节点是 GPFS 集群的管理员节点，主要负责管理集群的配置、监控和维护任务。

  • 它通常用于运行 GPFS 管理命令，例如创建文件系统、添加或删除节点、配置策略等。

  • Admin 节点可以有多台，但通常由系统管理员指定一台或几台节点作为主要的管理节点。



• -g 表示 GUI 节点（图形用户界面节点）：



  • GUI 节点用于运行 GPFS 的图形用户界面工具，方便管理员通过可视化界面管理集群。

  • 它提供了一个友好的界面来监控文件系统的性能、节点状态和执行管理任务，而无需使用命令行。

  • 并非所有 GPFS 部署都需要 GUI 节点，这取决于是否需要图形化管理。



• -n 表示 NSD 节点（Network Shared Disk 节点）：



  • NSD 节点负责管理 GPFS 的存储设备（磁盘）。它是 GPFS 数据存储和访问的核心节点。

  • 这些节点直接与物理存储（例如 SAN 或本地磁盘）交互，并确保数据在集群中的分布和冗余。

  • 每个 NSD 节点都可以为文件系统提供存储空间，并且多个 NSD 节点协作以提高性能和容错能力。



• -m 表示 Manager 节点（管理器节点）：



  • Manager 节点负责协调 GPFS 集群中的元数据操作。元数据包括文件系统结构、文件位置等信息。

  • 在 GPFS 中，Manager 节点确保所有节点对文件系统的元数据有一致的视图，并处理锁管理和数据一致性。

  • 通常会有多个 Manager 节点以提供高可用性，如果主 Manager 节点失败，备用 Manager 节点会接管。



• -q 表示 Quorum 节点（仲裁节点）：



  • Quorum 节点用于确保集群在节点失败或网络分区的情况下保持稳定。

  • GPFS 使用仲裁机制来决定集群是否可以继续运行。例如，只有当大多数 Quorum 节点在线时，集群才能正常工作，这防止了数据不一致或“分裂脑”问题。

  • Quorum 节点的数量和位置需要仔细规划，以保证高可用性和容错能力。




添加磁盘

1. ./spectrumscale nsd add -p ubuntu1 -fs gpfs -fg 101 -po system -u dataAndMetadata "/dev/sdb"
2. ./spectrumscale nsd add -p ubuntu1 -fs gpfs -fg 101 -po pool01 -u dataOnly "/dev/sdc"
3. ./spectrumscale nsd add -p ubuntu1 -fs gpfs -fg 101 -po pool02 -u dataOnly "/dev/sdd"
4. ./spectrumscale nsd add -p ubuntu2 -fs gpfs -fg 102 -po system -u dataAndMetadata "/dev/sdb"
5. ./spectrumscale nsd add -p ubuntu2 -fs gpfs -fg 102 -po pool01 -u dataOnly "/dev/sdc"
6. ./spectrumscale nsd add -p ubuntu2 -fs gpfs -fg 102 -po pool02 -u dataOnly "/dev/sdd"
7. ./spectrumscale nsd add -p ubuntu3 -fs gpfs -fg 103 -po system -u dataAndMetadata "/dev/sda"
8. ./spectrumscale nsd add -p ubuntu3 -fs gpfs -fg 103 -po pool01 -u dataOnly "/dev/sdb"
9. ./spectrumscale nsd add -p ubuntu3 -fs gpfs -fg 103 -po pool02 -u dataOnly "/dev/sdc"
10. ./spectrumscale nsd list

复制代码

命令结构和参数说明

基本命令是 ./spectrumscale nsd add，用于向 GPFS 集群添加新的 NSD 设备。以下是每个参数的含义：

• -p ：指定 NSD 设备所在的节点。在你的例子中，节点分别是 ubuntu1、ubuntu2 和 ubuntu3。这表示这些 NSD 设备将挂载在指定的节点上。

• -fs ：指定要添加 NSD 设备的文件系统名称。在所有命令中，文件系统名称都是 gpfs，意味着这些 NSD 设备都属于同一个 GPFS 文件系统。

• -fg ：指定故障组 (Failure Group)。故障组用于确保数据的高可用性和容错能力。如果一个故障组中的节点或磁盘失败，其他故障组的节点可以接管。命令中使用了三个不同的故障组：101（用于 ubuntu1）、102（用于 ubuntu2）和 103（用于 ubuntu3）。

• -po ：指定存储池 (Storage Pool)。存储池是 GPFS 中用于组织和管理存储空间的逻辑分组。命令中使用了三个存储池：



  • system：通常用于存储元数据和关键数据。

  • pool01 和 pool02：用户数据存储池，可能用于不同的性能或容量需求。



• -u ：指定 NSD 的使用类型：



  • dataAndMetadata：该磁盘用于存储数据和元数据（适用于关键存储，如 system 存储池）。

  • dataOnly：该磁盘仅用于存储数据，不存储元数据（适用于大规模数据存储，如 pool01 和 pool02）。



• "/dev/sdX"：指定实际的物理设备或分区路径，例如 /dev/sdb、/dev/sdc 等。这些是将被用作 NSD 的底层存储设备。


副本数量与挂载点

1. ./spectrumscale filesystem list
2. ./spectrumscale filesystem modify gpfs -mr 2 -MR 3 -r 2 -R 3 -m /gpfs
3. ./spectrumscale filesystem list

复制代码

参数说明

• -r
  指定每个数据块的文件副本数。该参数接受以下值：1、2、3。

• -mr
  指定inode和目录的副本数。该参数接受以下值：1、2、3。

• -MR
  指定inode和目录的默认最大副本数。该参数接受以下值：1、2、3。

• -R
  指定每个数据块的文件的默认最大副本数。该参数接受以下值：1、2、3。


-m ：指定文件系统的挂载点。在这里，-m /gpfs 表示文件系统 gpfs 将挂载在 /gpfs 目录下。这是客户端访问文件系统时使用的路径。
其他配置

1. # 开启性能监控，默认已经打开
2. ./spectrumscale config perfmon -r on
4. # 通讯端口
5. ./spectrumscale config gpfs -c gpfsdemo -e 60000-61000
7. # Callhome 功能
8. ./spectrumscale callhome disable

复制代码

GPFS集群部署

1. # 检查配置
2. ./spectrumscale install --precheck
4. # 安装
5. ./spectrumscale install

复制代码

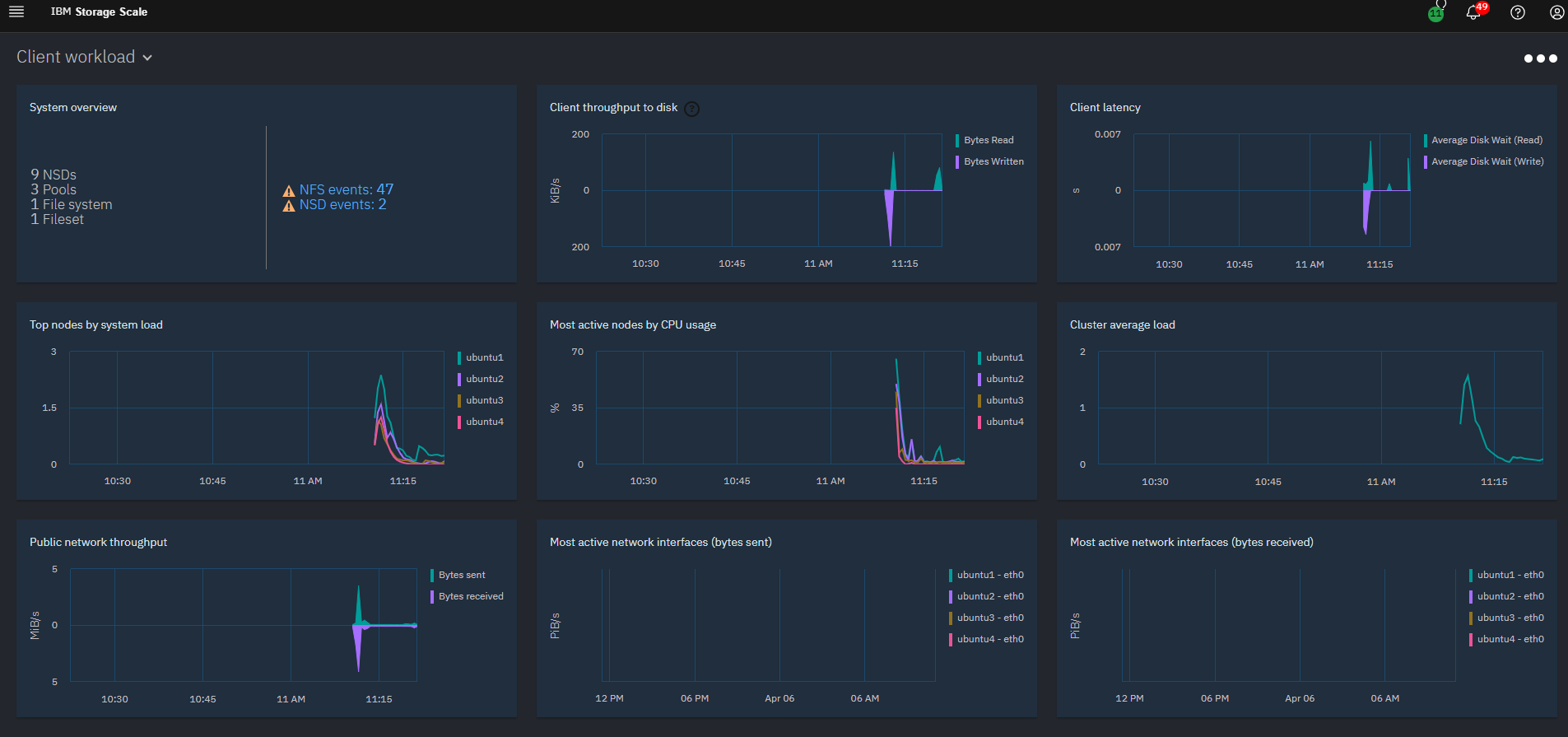

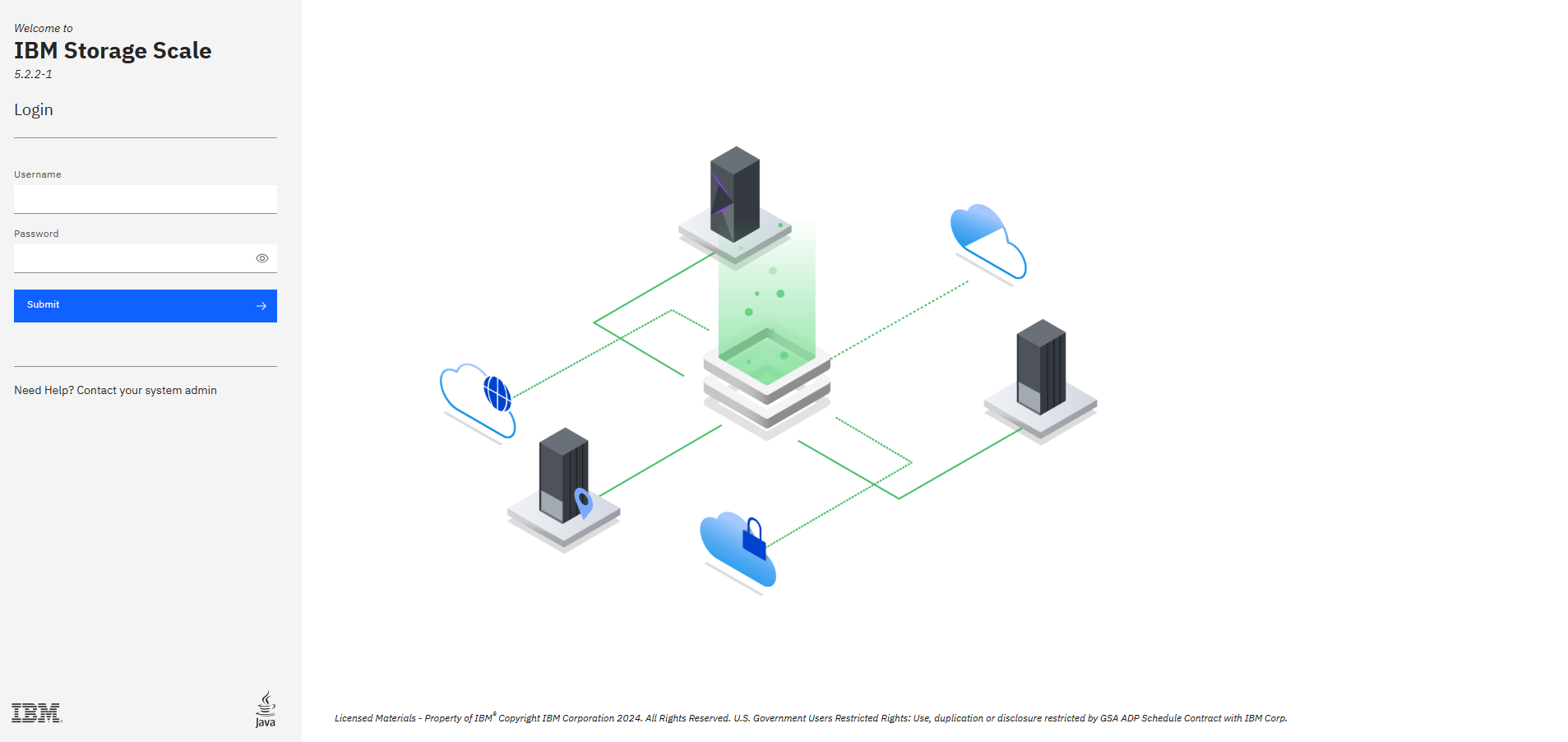

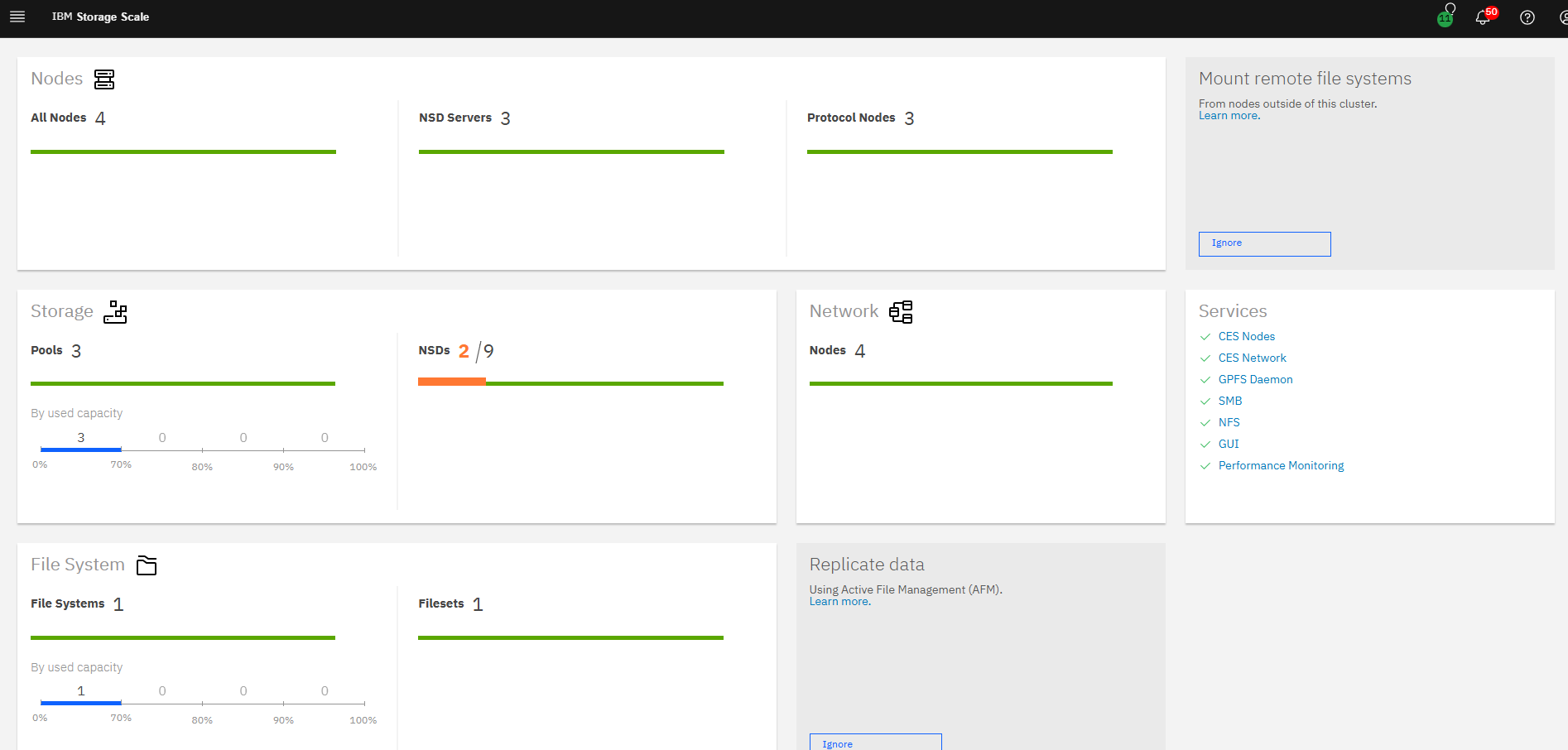

GUI配置

1. /usr/lpp/mmfs/gui/cli/mkuser admin -g Administrator,SecurityAdmin

复制代码

部署CES服务（可选）

1. echo "172.23.170.101 ces1.imalloc.cn ces1">>/etc/hosts
2. echo "172.23.170.102 ces2.imalloc.cn ces2">>/etc/hosts
3. echo "172.23.170.103 ces3.imalloc.cn ces3">>/etc/hosts
5. ./spectrumscale node add ubuntu1 -p
6. ./spectrumscale node add ubuntu2 -p
7. ./spectrumscale node add ubuntu3 -p
8. ./spectrumscale node list
10. # 我的另外一张网卡，发布服务
11. ./spectrumscale config protocols -e 172.23.170.101,172.23.170.102,172.23.170.103
13. # 配置cesShareRoot
14. ./spectrumscale config protocols -f gpfs -m /gpfs
16. # 开启NFS和SMB服务协议
17. ./spectrumscale enable nfs
18. ./spectrumscale enable smb
20. # 检查配置
21. ./spectrumscale deploy --precheck
22. # 部署
23. ./spectrumscale deploy

复制代码

配置CES（可选）

1. # 认证方式本地认证
2. /usr/lpp/mmfs/bin/mmuserauth service create --data-access-method file --type userdefined
4. # 添加用户
5. useradd cestest
6. /usr/lpp/mmfs/bin/smbpasswd -a cestest
8. # 发布SMB
9. mkdir /gpfs/smbshare1
10. chown cestest /gpfs/smbshare1
11. /usr/lpp/mmfs/bin/mmsmb export add smbshare1 /gpfs/smbshare1
13. #访问
14. \\172.23.170.101\smbshare1

复制代码

添加GPFS客户端

1. ./spectrumscale node add FQDN
2. ./spectrumscale callhome disable
4. ./spectrumscale install --precheck
5. ./spectrumscale install

复制代码

命令参考

https://www.ibm.com/docs/en/storage-scale/5.2.2
