VTK-8.2.0源码编译和初步使用(Cmake+VS2015+Qt5.14.2)

一、准备数据
1、首先确保已安装VS5015和Qt5.14.2
2、下载Cmake并安装：Download CMake
3、下载VTK-8.2.0源码和数据并解压：Download | VTK

二、Cmake构建
1、在本地磁盘创建相关文件夹

2、进入源码根目录，找到CmakeList.txt，修改CmakeList.txt中的选项，使得Debug模式下生成的lib和dll文件能自带后缀_d，便于和Release的库文件进行区分，否则后面可能编译或链接有问题。

3、在Cmake中填入源码位置，编译后的位置，勾选Grouped方便看分组，点击Configure，选择VS2015，x64，点击Finish，等待配置完成。

4、按下图勾选，并设置库文件统一存放目录，再次点击Configure。（如果勾选BUILD_TESTING后期VS编译时间会比较长，默认不勾选）

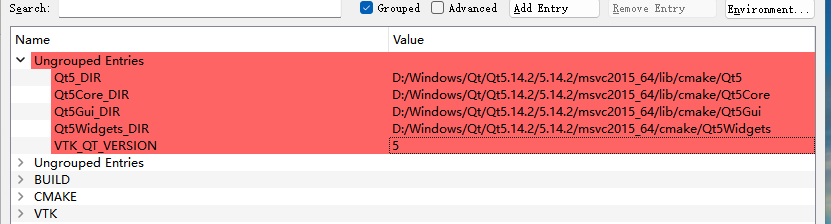

 5、确认Qt的相关目录是否正确，不正确手动修改为正确的Qt的目录，VTK_QT_VERSION根据自己的Qt版本选择5或6，再次Configure，直至确认所有红色选项消失，点击Generate

6、进入VTK-8.2.0-Build目录，找到VTK.sln，用VS2015打开，先选择Debug, x64平台，解决方案管理器中，找到INSTALL项目，右键，生成，等待VS编译完成。再选择Release，x64平台，再次生成INSTALL项目。

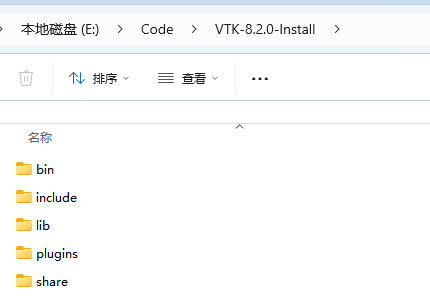

 7、VS编译完成后，在VTK-8.2.0-Install文件夹中就会有我们想要的头文件、库文件(Debug和Release库都在里面)，随后将bin文件夹加入系统环境变量，方便后续VS或Qt中使用

 三、在QCreator中创建工程VTKTest，以官方代码Hello VTK为例，

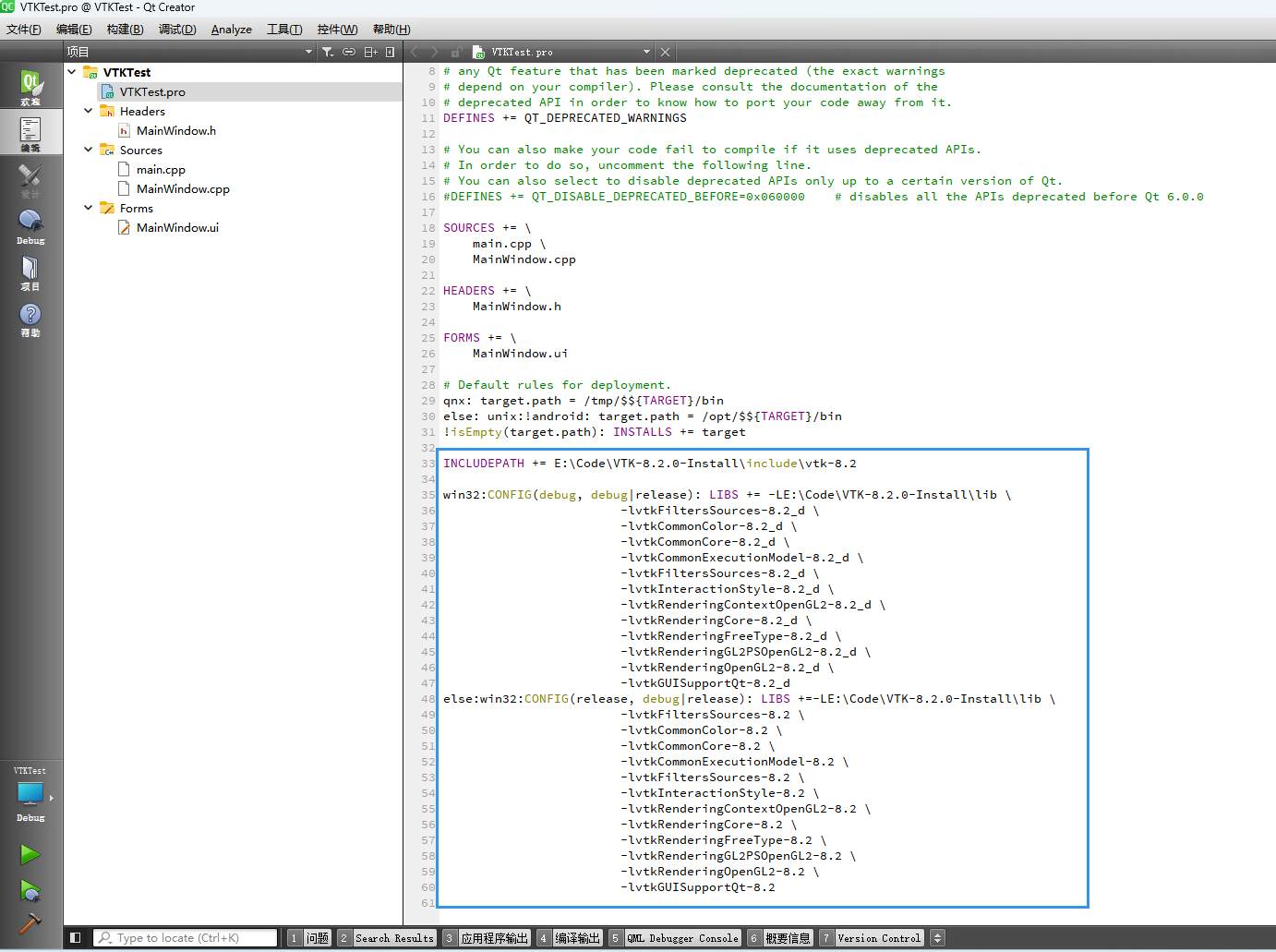

1、打开pro文件，添加VTK库文件



1. INCLUDEPATH += E:\Code\VTK-8.2.0-Install\include\vtk-8.2
3. win32:CONFIG(debug, debug|release): LIBS += -LE:\Code\VTK-8.2.0-Install\lib \
4.                         -lvtkFiltersSources-8.2_d \
5.                         -lvtkCommonColor-8.2_d \
6.                         -lvtkCommonCore-8.2_d \
7.                         -lvtkCommonExecutionModel-8.2_d \
8.                         -lvtkFiltersSources-8.2_d \
9.                         -lvtkInteractionStyle-8.2_d \
10.                         -lvtkRenderingContextOpenGL2-8.2_d \
11.                         -lvtkRenderingCore-8.2_d \
12.                         -lvtkRenderingFreeType-8.2_d \
13.                         -lvtkRenderingGL2PSOpenGL2-8.2_d \
14.                         -lvtkRenderingOpenGL2-8.2_d \
15.                         -lvtkGUISupportQt-8.2_d
16. else:win32:CONFIG(release, debug|release): LIBS +=-LE:\Code\VTK-8.2.0-Install\lib \
17.                         -lvtkFiltersSources-8.2 \
18.                         -lvtkCommonColor-8.2 \
19.                         -lvtkCommonCore-8.2 \
20.                         -lvtkCommonExecutionModel-8.2 \
21.                         -lvtkFiltersSources-8.2 \
22.                         -lvtkInteractionStyle-8.2 \
23.                         -lvtkRenderingContextOpenGL2-8.2 \
24.                         -lvtkRenderingCore-8.2 \
25.                         -lvtkRenderingFreeType-8.2 \
26.                         -lvtkRenderingGL2PSOpenGL2-8.2 \
27.                         -lvtkRenderingOpenGL2-8.2 \
28.                         -lvtkGUISupportQt-8.2

复制代码

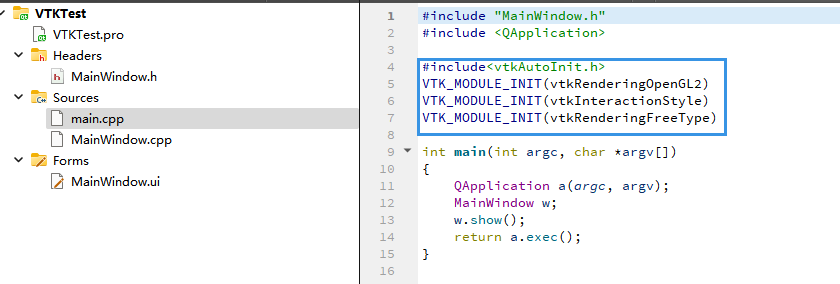

2、在main.cpp中添加初始化代码



1. #include<vtkAutoInit.h>
2. VTK_MODULE_INIT(vtkRenderingOpenGL2)
3. VTK_MODULE_INIT(vtkInteractionStyle)
4. VTK_MODULE_INIT(vtkRenderingFreeType)

复制代码

3、MainWindow.h

1. #ifndef MAINWINDOW_H
2. #define MAINWINDOW_H
4. #include <QMainWindow>
5. #include <QVTKOpenGLWidget.h>
7. QT_BEGIN_NAMESPACE
8. namespace Ui
9. {
10.     class MainWindow;
11. }
12. QT_END_NAMESPACE
14. class MainWindow : public QMainWindow
15. {
16.     Q_OBJECT
18. public:
19.     MainWindow(QWidget *parent = nullptr);
20.     ~MainWindow();
22. private:
23.     Ui::MainWindow *ui;
24.     QVTKOpenGLWidget *m_pScene;
25. };
26. #endif // MAINWINDOW_H

复制代码

4、MainWindow.cpp

1. #include "MainWindow.h"
2. #include "ui_MainWindow.h"
4. #include <vtkActor.h>
5. #include <vtkCamera.h>
6. #include <vtkCylinderSource.h>
7. #include <vtkNamedColors.h>
8. #include <vtkNew.h>
9. #include <vtkPolyDataMapper.h>
10. #include <vtkProperty.h>
11. #include <vtkRenderWindow.h>
12. #include <vtkRenderWindowInteractor.h>
13. #include <vtkRenderer.h>
14. #include <vtkGenericOpenGLRenderWindow.h>
15. #include
17. MainWindow::MainWindow(QWidget *parent)
18.     : QMainWindow(parent)
19.     , ui(new Ui::MainWindow)
20.     , m_pScene(nullptr)
21. {
22.     ui->setupUi(this);
24.     m_pScene = new QVTKOpenGLWidget();
25.     this->setCentralWidget(m_pScene);
27.     vtkNew<vtkNamedColors> colors;
29.     // Set the background color.
30.     std::array<unsigned char, 4> bkg{{26, 51, 102, 255}};
31.     colors->SetColor("BkgColor", bkg.data());
33.     // This creates a polygonal cylinder model with eight circumferential facets
34.     // (i.e, in practice an octagonal prism).
35.     vtkNew<vtkCylinderSource> cylinder;
36.     cylinder->SetResolution(8);
38.     // The mapper is responsible for pushing the geometry into the graphics
39.     // library. It may also do color mapping, if scalars or other attributes are
40.     // defined.
41.     vtkNew<vtkPolyDataMapper> cylinderMapper;
42.     cylinderMapper->SetInputConnection(cylinder->GetOutputPort());
44.     // The actor is a grouping mechanism: besides the geometry (mapper), it
45.     // also has a property, transformation matrix, and/or texture map.
46.     // Here we set its color and rotate it around the X and Y axes.
47.     vtkNew<vtkActor> cylinderActor;
48.     cylinderActor->SetMapper(cylinderMapper);
49.     cylinderActor->GetProperty()->SetColor(
50.         colors->GetColor4d("Tomato").GetData());
51.     cylinderActor->RotateX(30.0);
52.     cylinderActor->RotateY(-45.0);
54.     // The renderer generates the image
55.     // which is then displayed on the render window.
56.     // It can be thought of as a scene to which the actor is added
57.     vtkNew<vtkRenderer> renderer;
58.     renderer->AddActor(cylinderActor);
59.     renderer->SetBackground(colors->GetColor3d("BkgColor").GetData());
60.     // Zoom in a little by accessing the camera and invoking its "Zoom" method.
61.     renderer->ResetCamera();
62.     renderer->GetActiveCamera()->Zoom(1.5);
64.     vtkSmartPointer<vtkGenericOpenGLRenderWindow> window = vtkSmartPointer<vtkGenericOpenGLRenderWindow>::New();
65.     window->AddRenderer(renderer);
68.     m_pScene->SetRenderWindow(window);
69.     m_pScene->GetRenderWindow()->Render();
70.     m_pScene->GetRenderWindow()->Start();
71. }
73. MainWindow::~MainWindow()
74. {
75.     delete ui;
76. }

复制代码

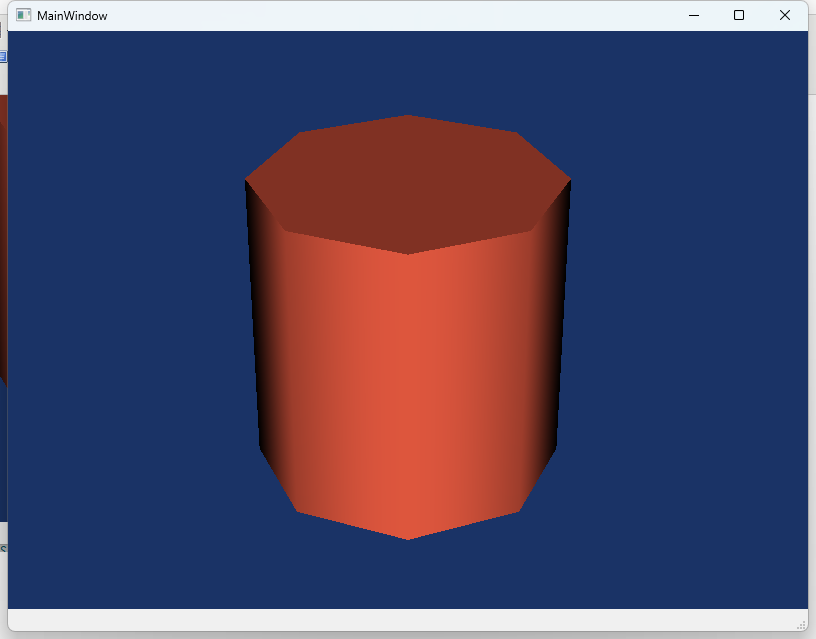

5、结果。

总结：
最好事先在Debug模式下加入后缀_d，否则容易混淆库文件，按上述步骤，在Debug模式和Release模式下都可以运行！
