ESP32S3实现Web服务器

晌集涟 · 3 天前

ESP实现Web服务器

典型的基于 ESP32 的静态网页与图片嵌入展示的 本地 Web Server（AP 模式）项目
项目功能概述

ESP32 创建一个 Wi-Fi 热点，启动一个 HTTP Web Server，当手机或电脑连接到此热点时，可以通过浏览器（192.168.4.1）访问静态网页（index.html）以及显示嵌入的图片（pic.png）。

代码逻辑结构分析

1. 嵌入资源声明

//html网页文件
extern const uint8_t _binary_index_html_start[];
extern const uint8_t _binary_index_html_end[];
//png图片文件
extern const uint8_t _binary_pic_png_start[];
extern const uint8_t _binary_pic_png_end[];

复制代码

使用 idf_component_register(... EMBED_FILES ...) 将 index.html 和 pic.png 文件嵌入到固件中。
这几个符号由构建系统自动生成，用于访问文件在 Flash 中的位置。

2. HTTP 处理器函数

index_handler：返回网页

static esp_err_t index_handler(httpd_req_t *req)
{
httpd_resp_set_type(req, "text/html");
return httpd_resp_send(req, (const char *)_binary_index_html_start, _binary_index_html_end - _binary_index_html_start);
}

复制代码

️ pic_handler：返回图片

static esp_err_t pic_handler(httpd_req_t *req)
{
httpd_resp_set_type(req, "image/png");
return httpd_resp_send(req, (const char *)_binary_pic_png_start, _binary_pic_png_end - _binary_pic_png_start);
}

复制代码

3. 启动 Web 服务器

httpd_handle_t start_webserver(void)
{
httpd_config_t config = HTTPD_DEFAULT_CONFIG();
httpd_handle_t server = NULL;
if (httpd_start(&server, &config) == ESP_OK) {
// 注册网页 URI
httpd_register_uri_handler(server, &index_uri);
// 注册图片 URI
httpd_register_uri_handler(server, &pic_uri);
}
return server;
}

复制代码

/：返回 index.html
https://www.cnblogs.com/pic.png：返回图片内容

4. 配置 Wi-Fi 为 AP 模式

void wifi_init_softap()
{
// 初始化网络接口
ESP_ERROR_CHECK(esp_netif_init());
// 创建默认的事件循环
ESP_ERROR_CHECK(esp_event_loop_create_default());
// 创建默认的WiFi AP网络接口
esp_netif_create_default_wifi_ap();
// 初始化WiFi配置
wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
// 初始化WiFi
ESP_ERROR_CHECK(esp_wifi_init(&cfg));
// 设置WiFi配置
wifi_config_t wifi_config = {
.ap = {
.ssid = "ESP32_WEB", // 设置AP的SSID
.ssid_len = strlen("ESP32_WEB"), // 设置SSID的长度
.password = "12345678", // 设置AP的密码
.max_connection = 2, // 设置最大连接数
.authmode = WIFI_AUTH_WPA_WPA2_PSK // 设置认证模式
},
};
// 如果密码为空，则设置为开放模式
if (strlen((char *)wifi_config.ap.password) == 0)
wifi_config.ap.authmode = WIFI_AUTH_OPEN;
// 设置WiFi模式为AP
ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));
// 设置WiFi配置
ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_AP, &wifi_config));
// 启动WiFi
ESP_ERROR_CHECK(esp_wifi_start());
// 打印AP已启动的信息
ESP_LOGI(TAG, "Wi-Fi AP started. SSID:%s password:%s", "ESP32_WEB", "12345678");
}

复制代码

ESP32 开启 AP 模式，创建名为 ESP32_WEB 的热点，密码为 12345678
支持最多 2 个客户端连接
一旦连接上，就可以通过 IP 访问该 Web Server（默认 192.168.4.1）

5. 程序入口 app_main()

void app_main()
{
nvs_flash_init(); // 初始化 NVS
wifi_init_softap(); // 启动热点（设置为AP模式）
start_webserver(); // 启动 Web 服务
}

复制代码

✅ 总结（功能模块）

模块功能wifi_init_softap启动 Wi-Fi 热点（AP）start_webserver启动 HTTP Web 服务器index_handler处理 / 请求，返回网页️ pic_handler处理 https://www.cnblogs.com/pic.png 请求，返回嵌入图片EMBED_FILES将静态资源嵌入到固件中简单插入图片例程：

html文件：

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8" />
<title>ESP32 Web Server</title>
</head>
<body >
<h1>ESP32嵌入图片展示</h1>
<img
src="https://www.cnblogs.com/pic.png"
alt="Embedded Image"
/>
</body>
</html>

复制代码

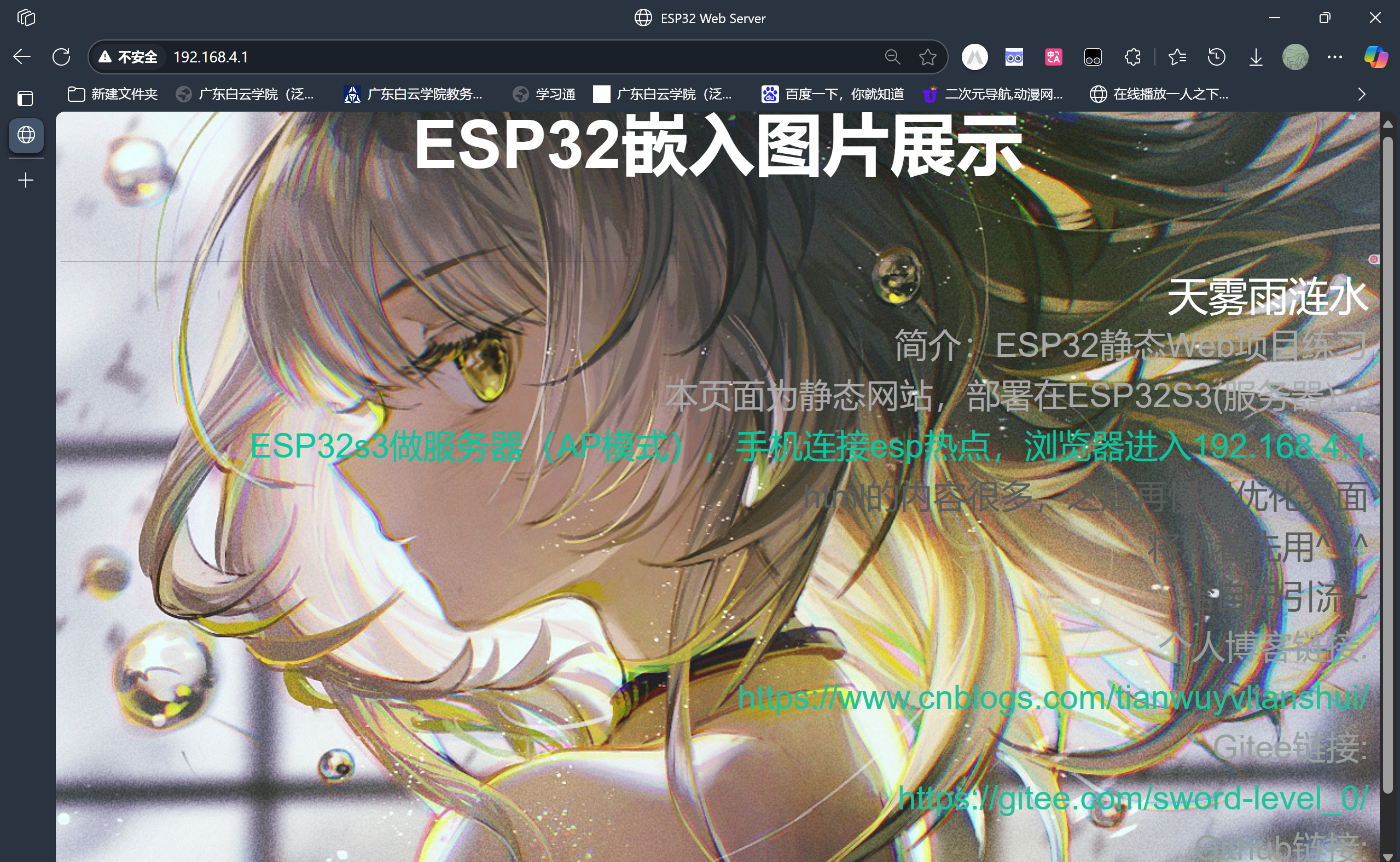

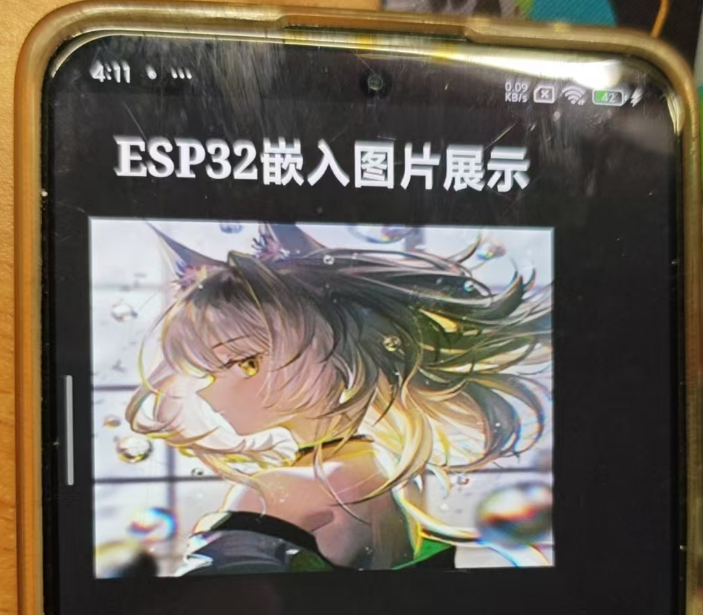

现象：

插入高清图片，并添加文本标题，简单设计静态界面：

工程框架：

概括：

ESP32s3做服务器，使用AP模式开启热点。
客户端（手机，电脑）连接热点，与ESP32s3形成局域网通信。
客户端通过http请求服务器，服务器响应，返回html和图片
项目的功能实现是依靠 ESP-IDF 提供的 HTTP Server 组件（esp_http_server）作为底层核心支持的。
HTTP Server 的核心作用

ESP-IDF 中的 esp_http_server 是一个轻量级、嵌入式的 HTTP 服务模块，它提供了一套完整的 HTTP 请求响应框架，就像一个 Web 后端框架一样，只是运行在 ESP32 芯片上。
✅ 它在项目中实现了的功能

功能依赖 esp_http_server 实现描述启动 Web 服务器✅ httpd_start()初始化一个监听端口（默认 80）的 Web Server注册路由（URI）✅ httpd_register_uri_handler()绑定某个路径（如 / 或 https://www.cnblogs.com/pic.png）到特定处理函数处理 HTTP 请求✅ index_handler, pic_handler根据请求的 URI 进行内容响应设置响应类型✅ httpd_resp_set_type()设置返回数据类型：text/html, image/png返回数据内容✅ httpd_resp_send()把嵌入的 HTML / PNG 数据返回给客户端[code][浏览器发起请求] | v[ESP32 HTTP Server]
