金葫芦STM32L431上手流程

教材书名和开发板

教材：《嵌入式技术基础与实践（第6版）》（王宜怀主编）
开发板：AHL-STM32L431
金葫芦STM32L431上手流程

1、需要用到的软件和电子资源
AHL-GEC-IDE(4.55)————>AHL-GEC-IDE (suda.edu.cn)
AHL-MCU6-V2.0-20240118————>嵌入式书6版 (suda.edu.cn)
IDE软件安装流程

软件安装还是老样子，选择除c盘外的盘区，当然直接安装也没有什么
唯一需要注意的环境变量要勾选上，其次安装完成之后，记得重启一下电脑
IDE软件使用流程

第一步

安装完成之后，打开我们的IDE软件，它长的有点像葫芦娃哈哈哈，如图所示

第二步

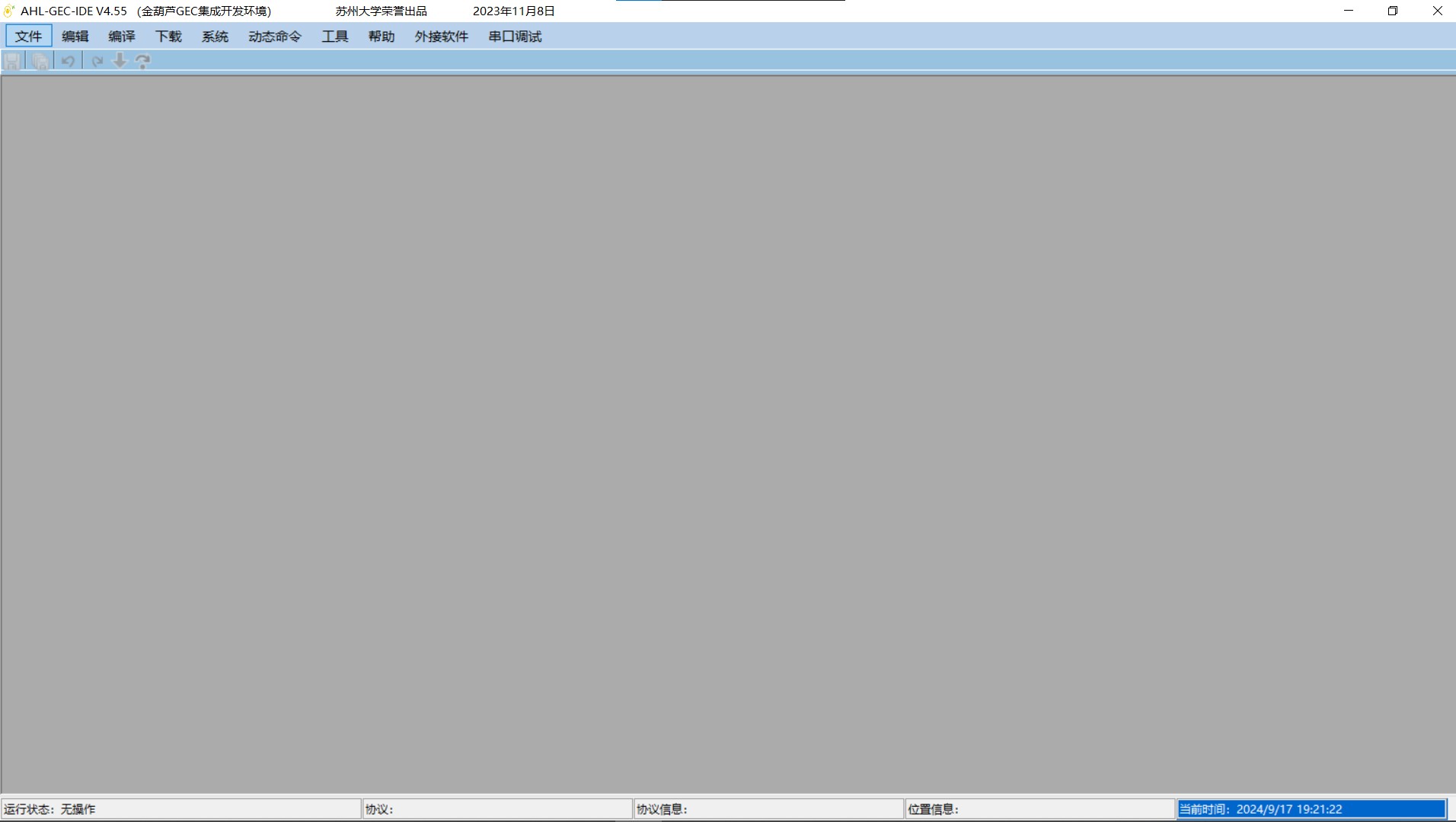

软件打开之后的样子如下图所示，右下角还有个实时时间，感觉还不错

第三步

点击下载——>串口更新，进入下一个界面

第四步

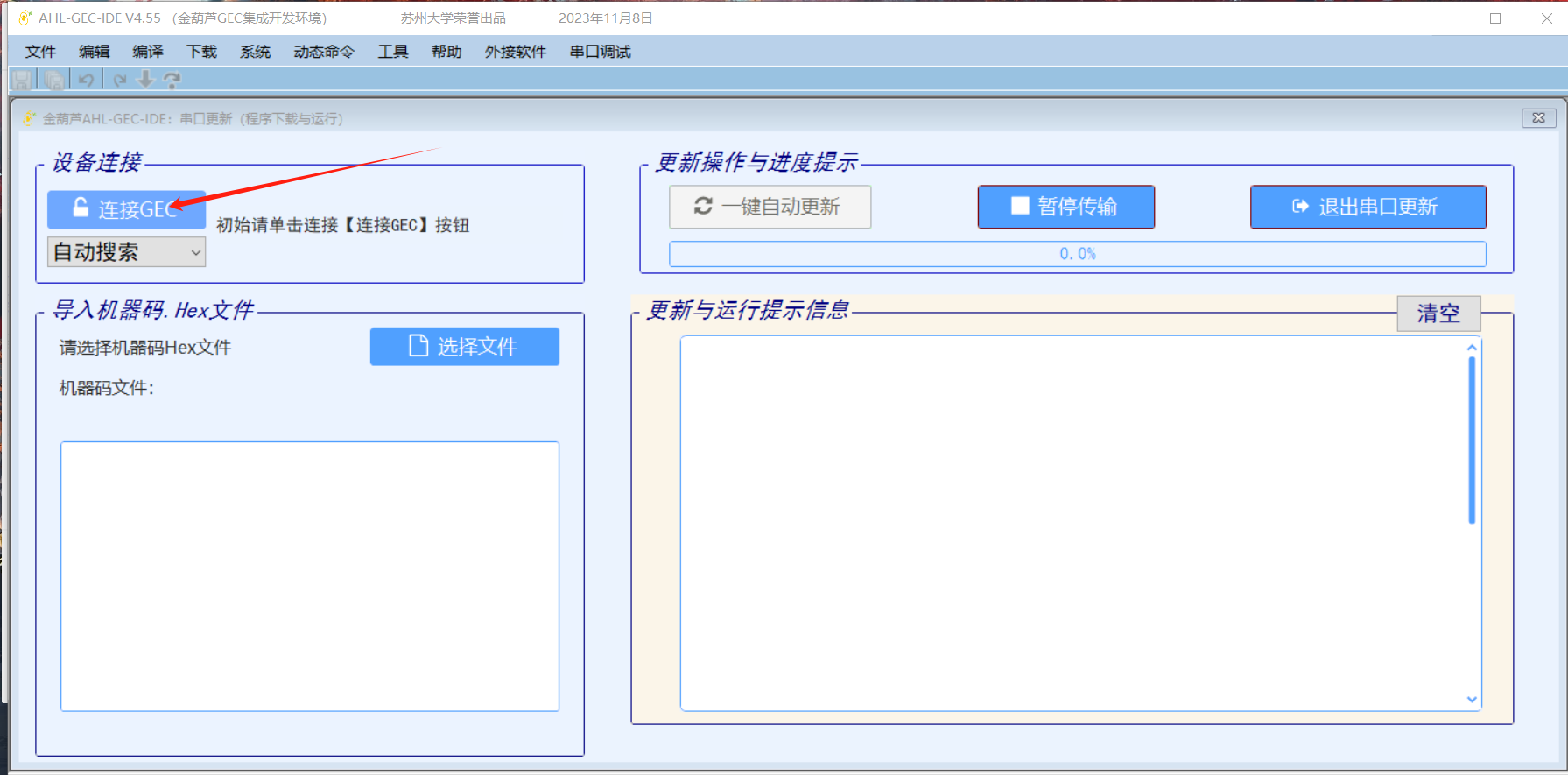

点击连接GEC，它就会自己自动搜索检测到的设备

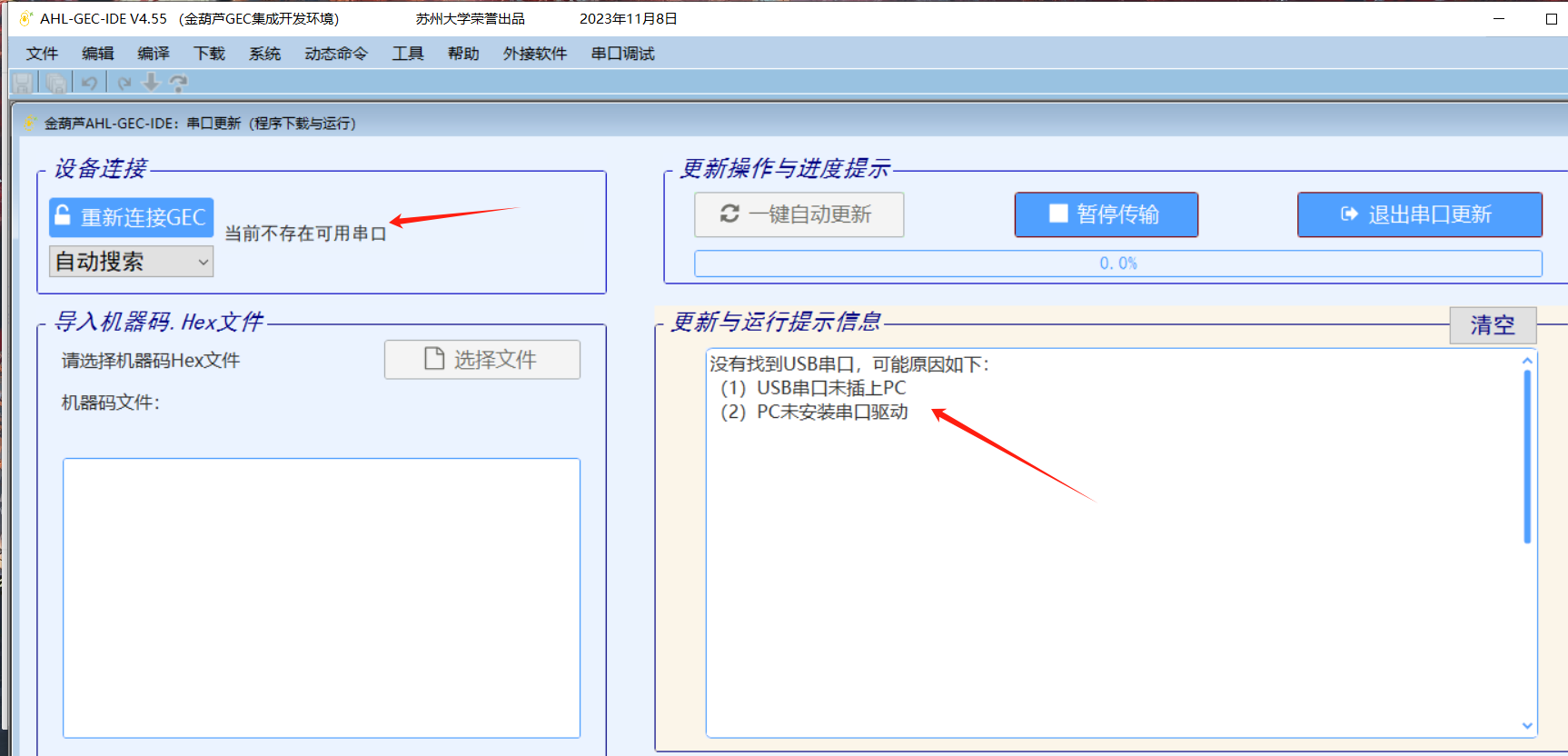

问题一：出现这种情况是因为你没有插开发板，它没有检测到开发板

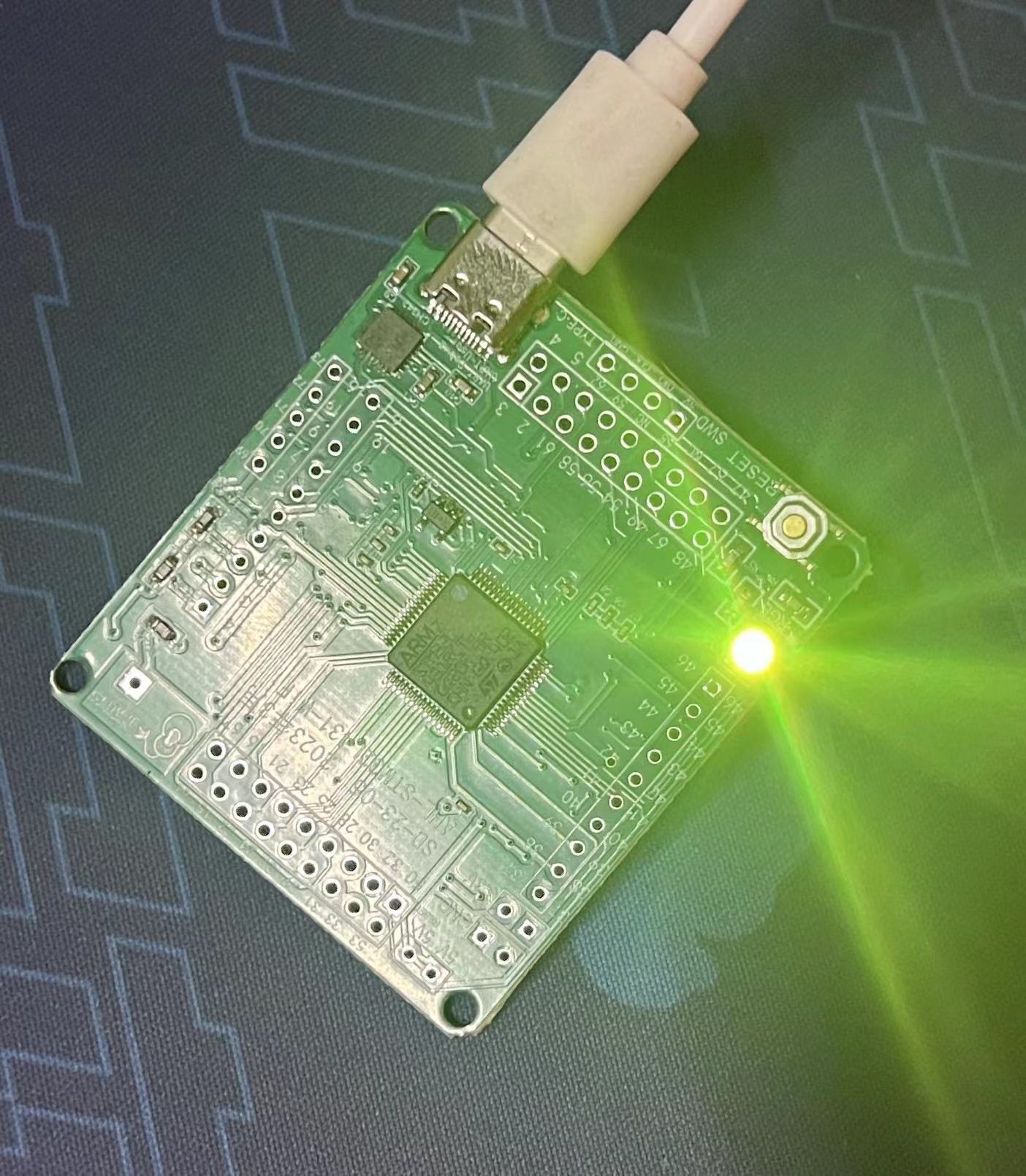

好的，解决方案就是插上开发板之后，开发板冒绿灯，说明正在工作，如果是红灯，别着急，等个十几秒，它会自己切换到绿灯，如下图

接下来，我们重新连接一下GEC试一下

连接成功，IDE找到开发板之后，就变成了这样子的，这时候就可以刷写程序了。

有些同学没有连接成功，可能就是因为没有重启，板子没有切换到绿灯，这时候按六下reset按钮，然后再尝试连接，如果还连不上，那就当个犟种，重启软件，重启电脑，多次尝试之后，你就会发现自己还真是一个犟种，搞笑一下，还望各位嘴下留情（神经，害我自己写到这儿都笑了）
第五步

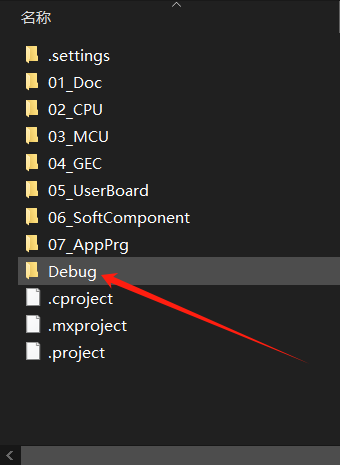

认识一下机器码，机器码能干嘛？直接开整，点击选择文件按钮导入被编译工程目录下的Debug中的.hex文件，然后单击“一键自动更新”
好的，我直接上图

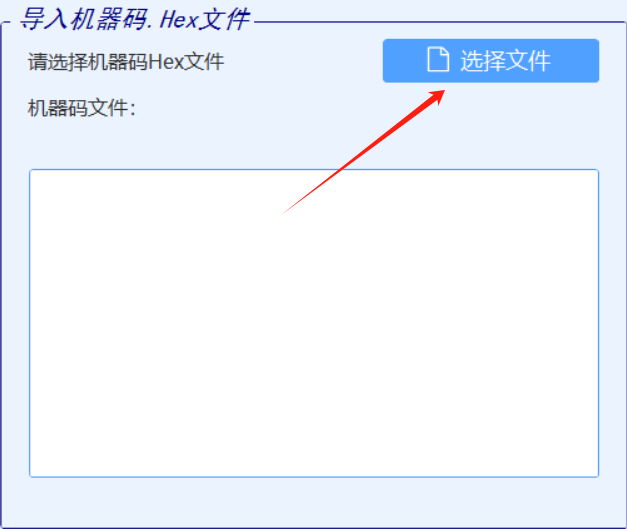

导入机器码

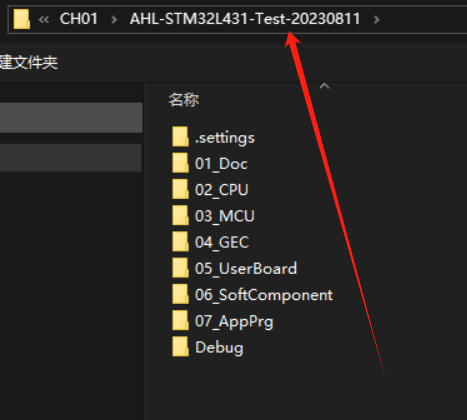

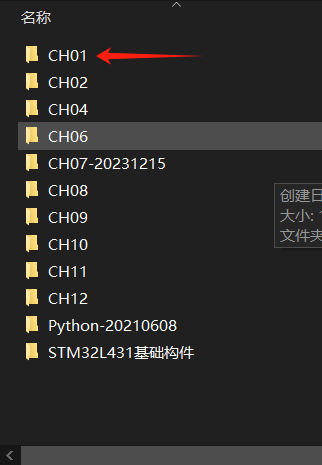

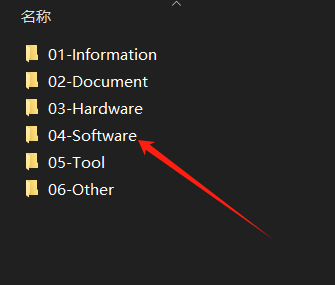

这儿所需要选择的文件在书籍配套的教材里面，找到你下载的教材配套文件

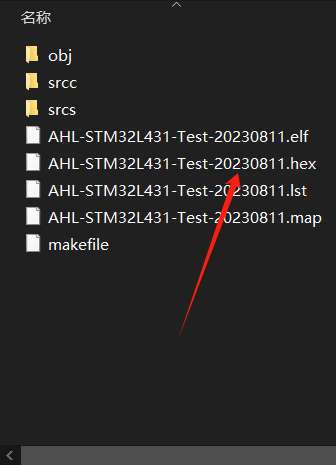

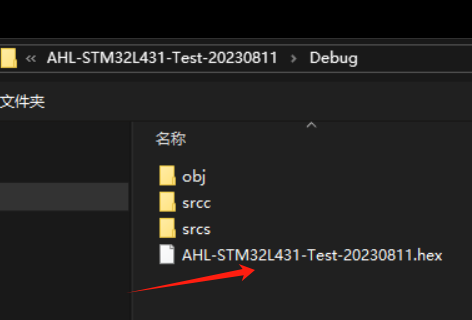

然后你选中这个文件之后，点击打开

接下来就是这样的

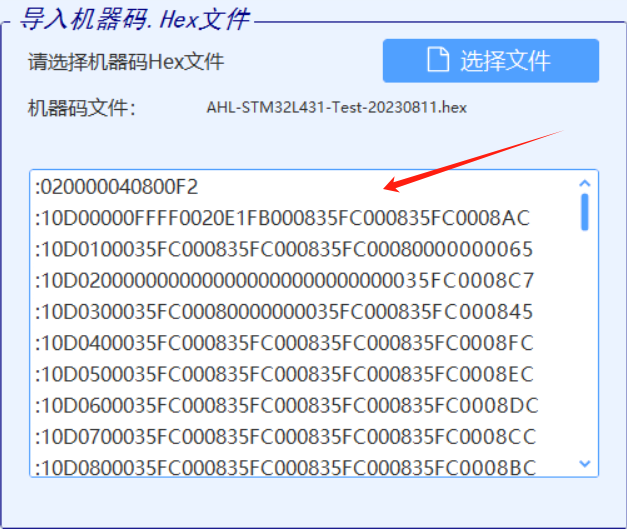

出现这样的情况，就说明你已经导入成功了，接下来就是

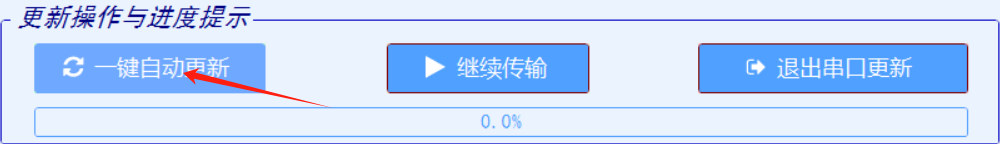

点击 一键更新 之后，就会出现如下图

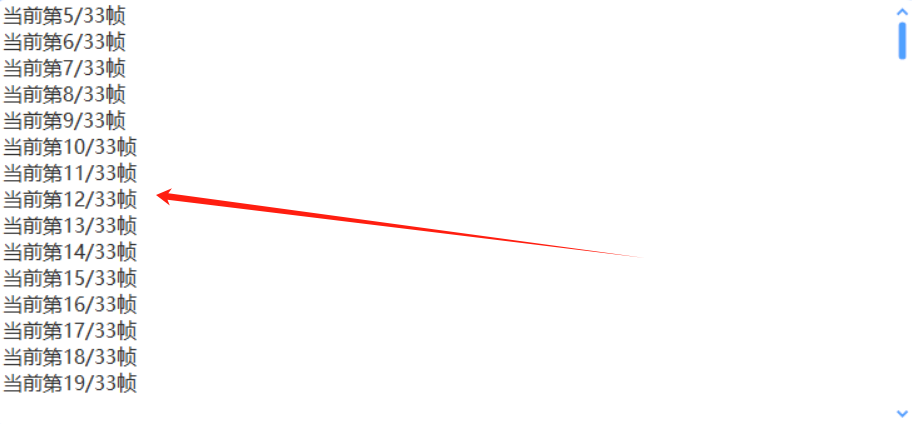

下图这是刚开始运行的时候

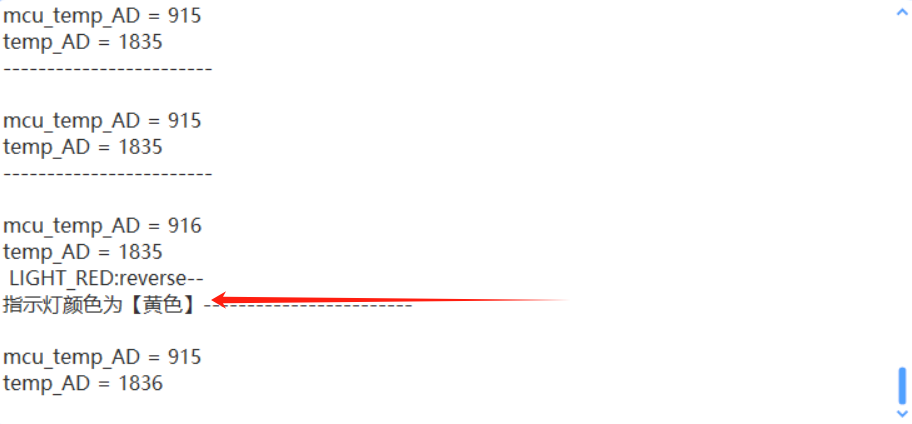

稍微等子弹飞一会儿（也就是等它先运行一会儿），就会出现如下图

这个程序就是读取芯片的，还有热敏电阻的温度，还能控制板载LED等变化
第六步

也就是确认一下IDE能不能编译工程（也就是看看能不能运行c语言程序）

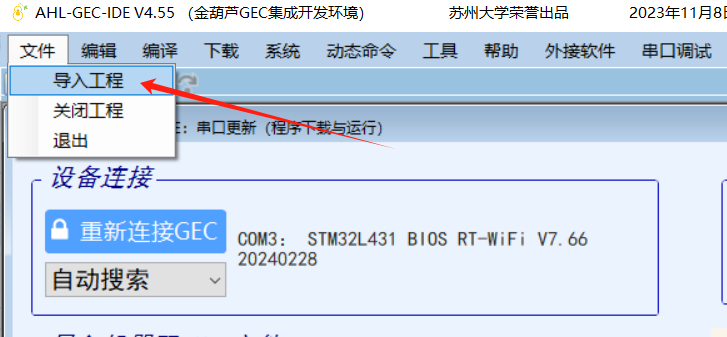

ok，我们先导入我们的工程（也就是导入文件夹）

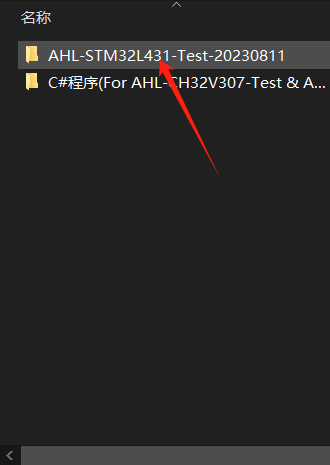

路径在这儿，点击到这儿，然后 单击一下“选中文件夹”

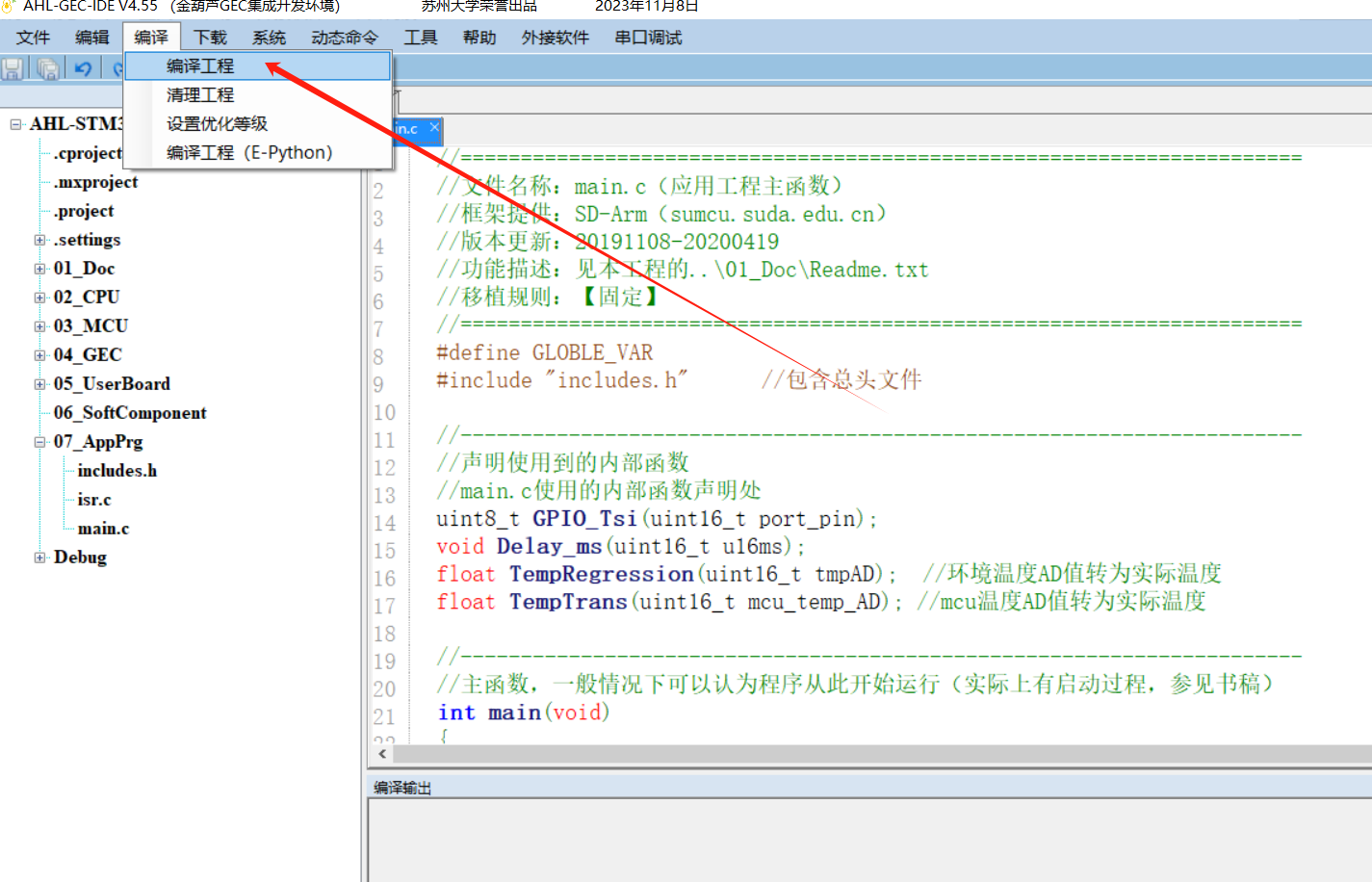

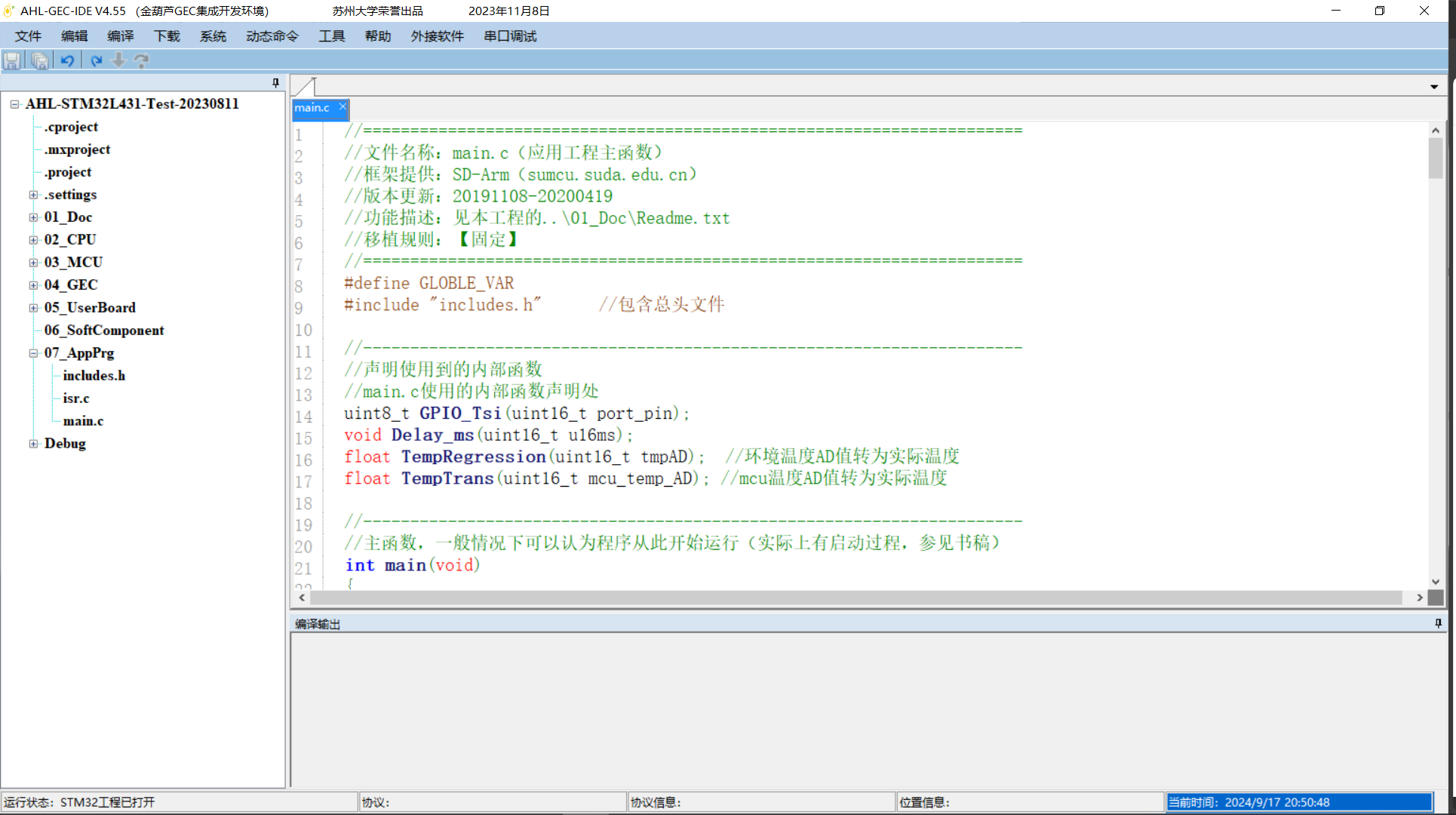

好的，酱紫就是导入工程成功啦！那怎么编译呢？心细的，可能已经看到了

点击编译工程之后，它会自动运行

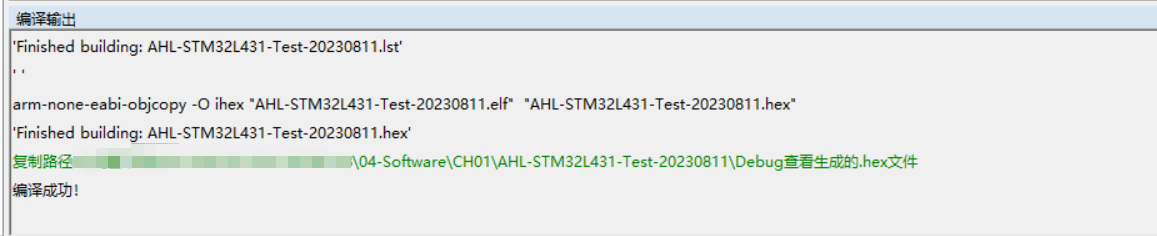

如下图所示，这就是编译成功咯！

好嘞！看来我们的IDE没有什么问题
