[机器人仿真]WEBOTS中创建轮腿机器人模型-并联闭环机构的创建和使用

想着做个轮腿的机器人玩玩，但是如果光用PID做算法，对于轮子加腿的结构似乎效果并不好，为了实现轮腿本身能够飞坡在一定高度下能够跳跃，我想着上个仿真模型来调试和学习LQR算法
机器人仿真的软件似乎挺多，我查到比较常用的有ROS套件的一个，还有就是webots
本着界面简单，开源（还有校园网方便下载）的缘故，选用了webots
不得不说，webots界面还算友好，就是这三维窗口用的我是真难受，和常用的建模软件solidworks操作方式不能说是完全一样吧，也可以说是完全相反，滚轮的灵敏度也是大的离谱
不过毕竟这玩意本职是控制系统仿真，三维嘛，能用就行。
webots网上教程挺多，b站上讲的也还算详尽，所以本文只会粗略的描述一下串联杆件的创建过程
串联杆件机身主体建模
首先左上角 文件-NEW-新建webots项目目录

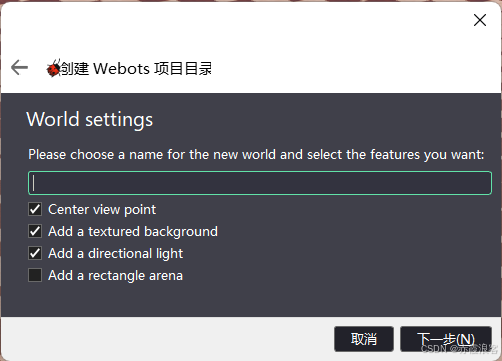

找一个好找的文件位置，写好项目名字一直下一步直到创建完成

项目名称

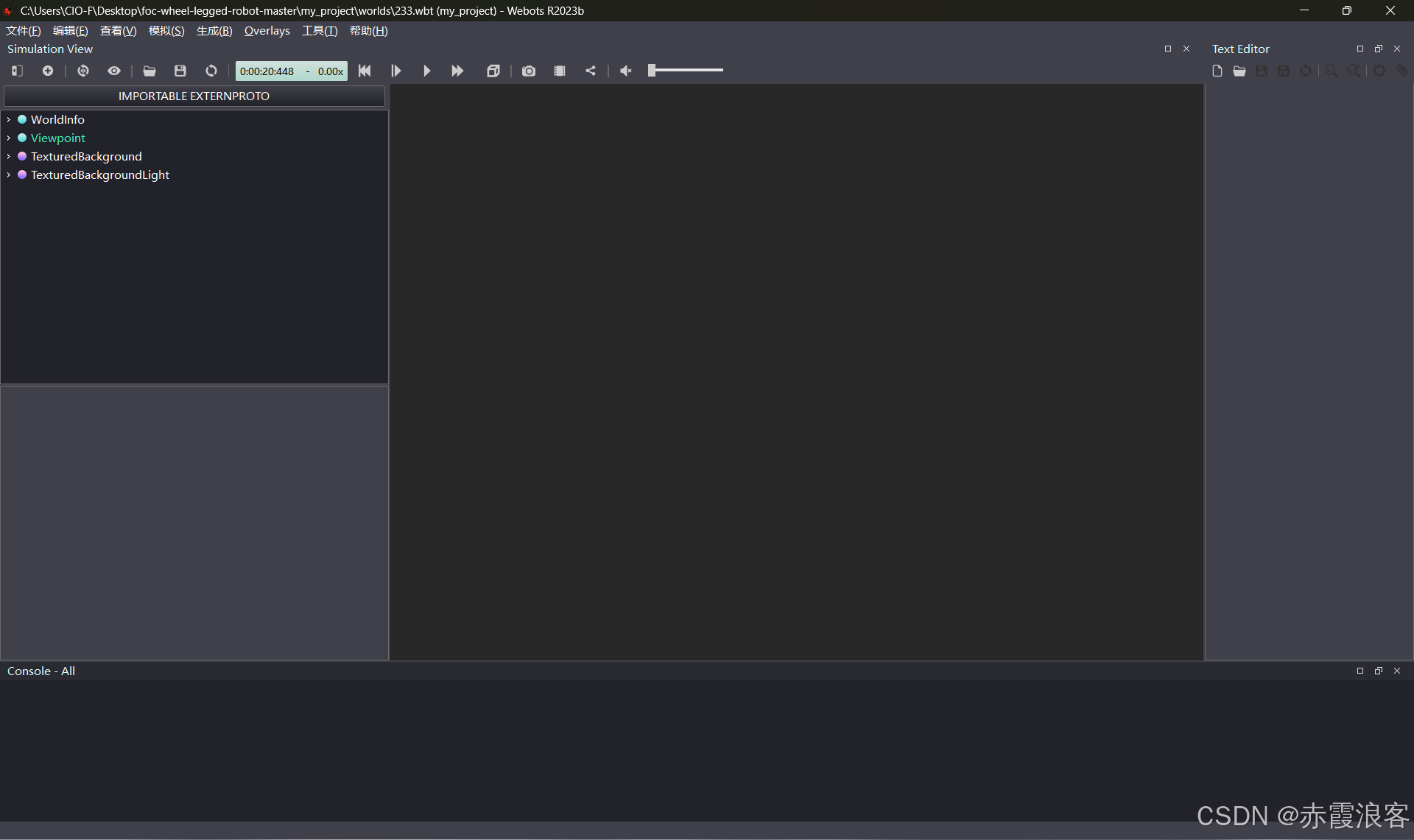

点击完成，出现个黑窗口

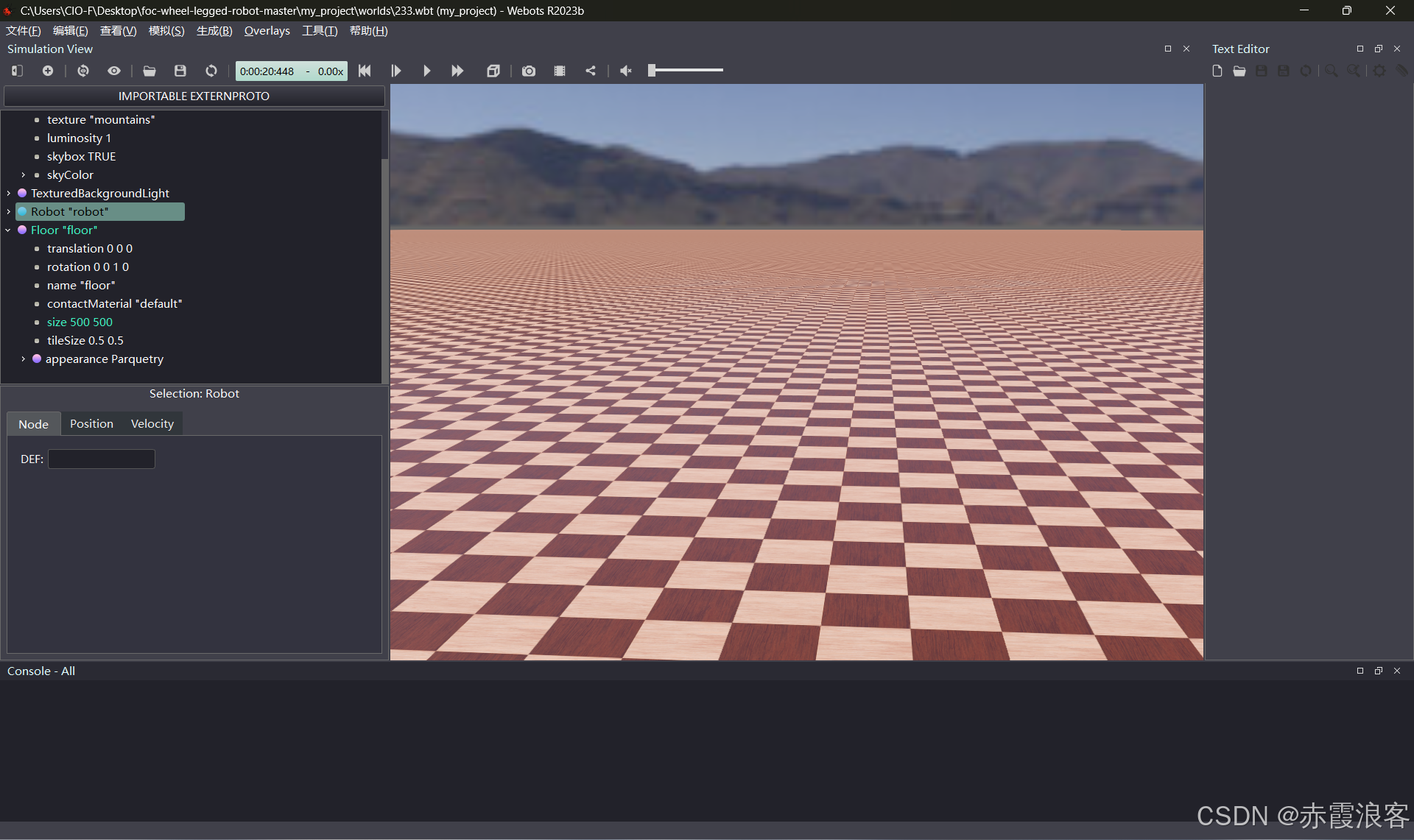

按照网上教程点击添加，加上光照，地面，风景啥的

话说这木地板看起来挺不错的
创建ROBOTS对象，在ROBOTS的children下创建solid对象
solid的children下添加Shape
添加apperence和geometry性质，选择geometry选择BOX

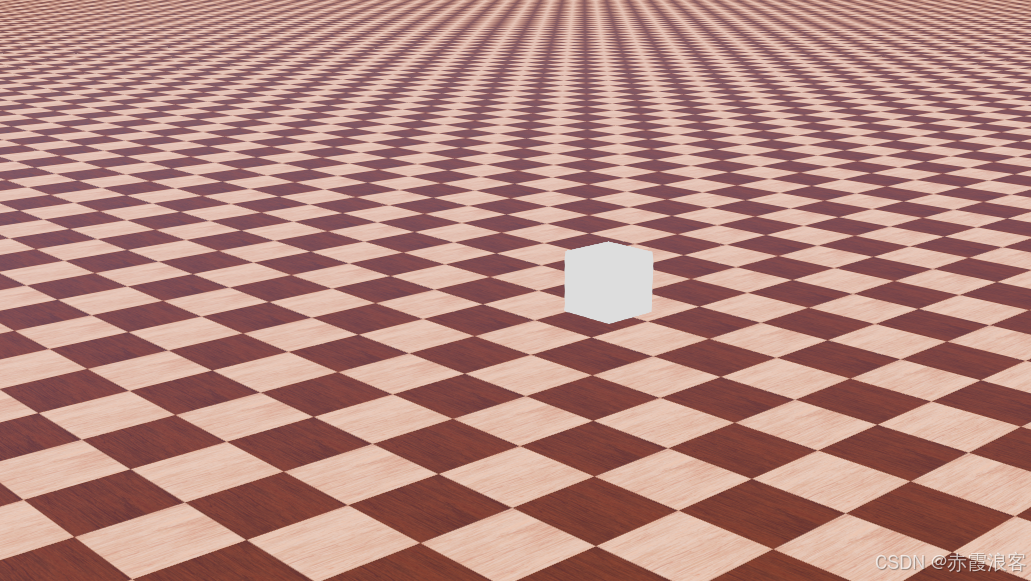

这样我们就得到了只因身

修改geometry里面的参数，可以修改其大小
apperence则可以修改其颜色等外观
有了机身，就可以在上面创建杆件，一般是直接在solid下创建hingejoint，再去hinge joint下创建新的solid，也可以先创建一个位置坐标转换Pose，再去pose下创建joint，这样看起来会更格式化一些。
hingejoint使用方法可以参考官方文档webots/docs/reference/hingejoint.md at released · cyberbotics/webots · GitHub
joint下套joint，这样一个个套娃，最后得到这个

板凳（bushi）
把joint放在joint里，就可以用铰链接起来
但是两个已经有的solid，如何用同一个（至少看起来是）joint铰接起来呢？
并联杆件闭环-Solid referfence
这个问题困扰了我足足三天，直到中秋的假期消耗完才找出方法来
找到的教程要么是不付费没得看，要么是草草说两句如同某些防自学教材
直到两个小时前，我终于开悟了，当场找出了办法，也就写了这篇blog

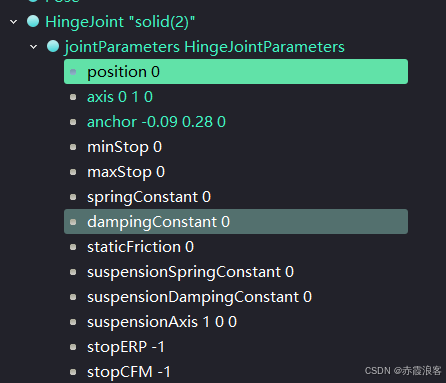

首先，我们修改hingejoint的position参数，让四根杆件都旋转到合适的位置

然后，在左边右边其中一个杆件下，创建一个hingejoint
我们按照平常创建小车的方式，创建一个位置合适的轮子，记得给shape进行命名（改name属性，比如“车轮”）

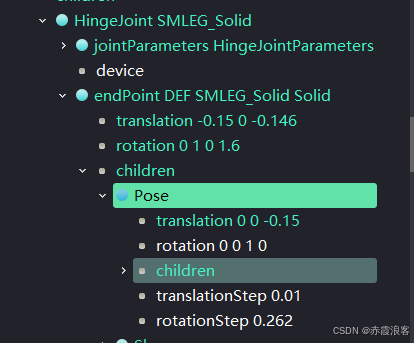

然后，在需要并起来的右边杆件下，创建一个Pose

改参数，使得pose的位置为杆件的底端

复制上面创建的轮子hingejoint，直接粘贴到下方这个pose的children下

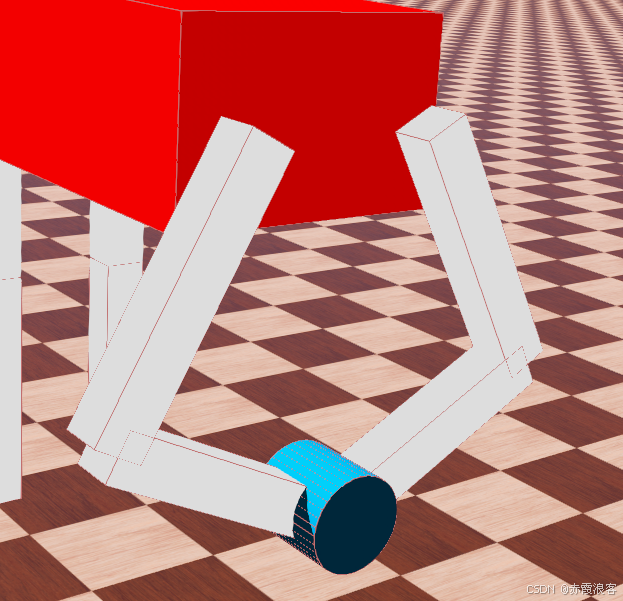

修改复制后新出现的轮子的位置，尽量和原来的重合
然后将复制来的hingejoint的endpoint（复制过来的轮子solid）删除，然后新建 Solidreference
打开Solidreference，添加..，添加上面命名的shape，如“轮子”

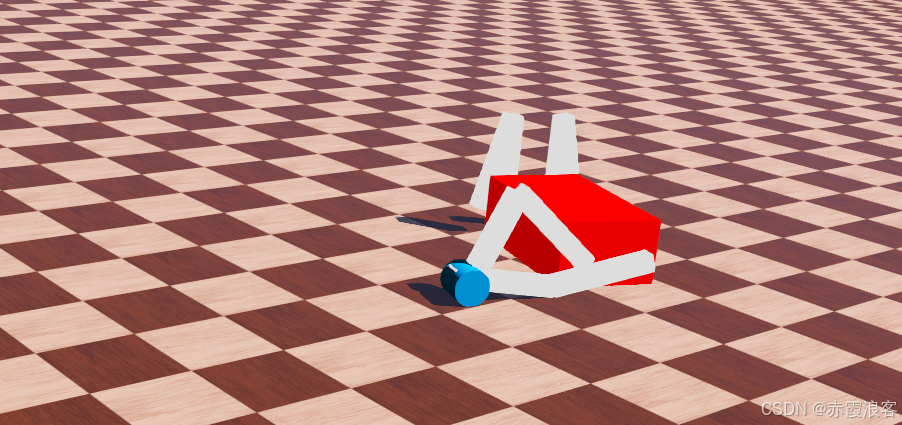

这样你就拥有了一个如何鬼畜都不分离的轮子（
