痞子衡嵌入式：MCUXpresso IDE下在线联合调试i.MXRT1170双核工程的三种方法

　　大家好，我是痞子衡，是正经搞技术的痞子。今天痞子衡给大家分享的是MCUXpresso IDE下在线联合调试i.MXRT1170双核工程的三种方法。
　　两年前痞子衡写过一篇《i.MXRT1170下在线联合调试双核工程的三种方法(IAR篇)》，那篇文章详细介绍了 IAR 下调试 RT1170 双核工程的几种方法。现如今，免费的 MCUXpresso IDE 用户越来越多，而且说实话，MCUXpresso IDE 也确实功能越来越完善，日常嵌入式开发的几乎所有需求都能够满足。今天痞子衡就继续给大家介绍 MCUXpresso IDE 下双核工程联调的三种方法：
一、测试准备

　　按 《i.MXRT1170下在线联合调试双核工程的三种方法(IAR篇)》 一文里第一节的测试准备，痞子衡这次的环境如下：

• 集成开发环境： MCUXpresso IDE v11.10.x，点此下载

• 软件开发包： SDK_2_16_000_MIMXRT1170-EVKB（Toolchain要包含MCUXpresso IDE），点此下载

• 软件驱动： J-Link driver v7.96k，点此下载

• 硬件工具： J-Link Plus调试器

• 硬件开发板： MIMXRT1170-EVKB (Rev.A)，含板载 DAP-Link 调试器


　　目前 MIMXRT1170-EVKB 共有 Rev.A/B/Cx 三版，其中 Rev.A 版本出厂使用的默认 QSPI Flash 型号和 Rev.B/Cx 有区别，SDK 2.14 及之前的 XIP 启动头对这些 QSPI Flash 基本通用的，但是 SDK 2.15 之后 XIP 头里调整了最高速度下的 dummy cycle 设置，这导致 XIP 头不再通用，需要注意！
二、在MCUXpresso IDE下调试

2.1 通用办法：双核工程无关联，调试器分别加载

　　第一种方法依旧是单纯借助外部调试器来做加载，主核工程和从核工程之间无任何依赖关系（一般情况下主核是 XIP 工程，从核是 Non-XIP 工程）。我们选择 SDK 包里如下两个 hello_world 普通工程来做测试（SDK 包里并没有现成的 MCUXpresso IDE 工程文件，需要自己导出，详情参考 《MCUXpresso IDE下SDK工程导入与workspace管理机制》 一文）：

1. 主核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkbmimxrt1170\demo_apps\hello_world\cm7
2. 从核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkbmimxrt1170\demo_apps\hello_world\cm4

复制代码

　　上次测试 IAR 工具链时，SDK 版本还是 2.11，如今已经演化到了 2.16，现在配套脚本设计得更完善了，主核工程和从核工程下载先后顺序无限制。痞子衡使用了板载 DAP-Link 调试器分别调试双核工程，过程非常丝滑。这主要得益于如下两个 .scp 脚本文件（完成主从核连接与激活工作）：

　　有小伙伴可能会疑惑，这两个 .scp 文件到底是放在哪里的？因为在 MCUXpresso IDE 安装目录下以及导出的 hello world 工程目录下都找不到它们的身影，其实它们就藏在安装 MCUXpresso IDE 时自动同步安装的 LinkServer 驱动里面（\LinkServer_1.6.114\binaries\Scripts），这些脚本是共用的，如果你想修改为专用脚本，可以拷贝到工程目录下，然后启用下图里的 Custom Path。

　　如果是使用外挂 J-Link 调试器做调试，过程同样丝滑。这也是得益于如下 .jlinkscript 脚本文件（完成主从核连接与激活工作）：

2.2 专用方法：双核工程有关联，IDE多核组件链接，主核加载从核

　　第二种方法需要借助主核代码来给从核做加载，此时主核工程和从核工程之间有互相链接关系（依旧为主核 XIP 工程，从核 Non-XIP 工程），这里需要借助 MCUXpresso IDE 软件里自带的多核组件。我们首先从 SDK 里导出 hello world 多核例程：

1. 主核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkmimxrt1170\multicore_examples\hello_world\cm7
2. 从核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkmimxrt1170\multicore_examples\hello_world\cm4

复制代码

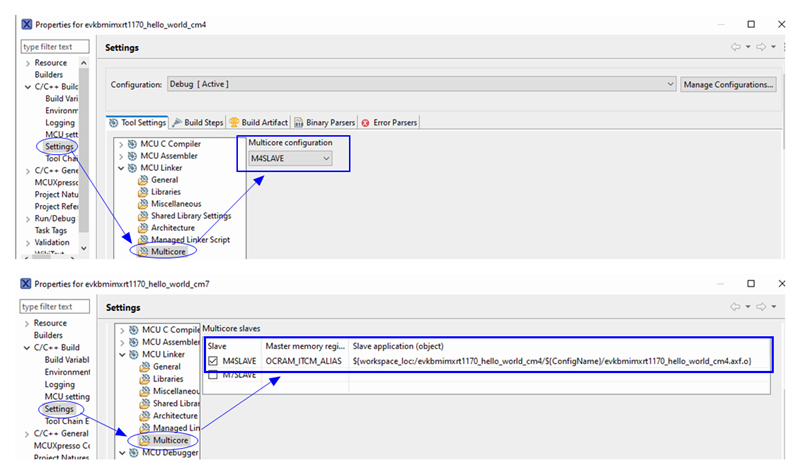

　　可以分别打开主核和从核例程的工程选项，找到 Multicore 设置，可以看到从核配置为 M4SLAVE，主核勾选了 M4SLAVE 工程对应的 axf 文件路径，此为两个工程的链接关系：

　　至于从核代码加载过程，可以打开主核工程的链接文件，相比一般独立工程链接文件，其多了对从核工程编译出来的二进制数据（包含text和data）的链接处理，拷贝动作是在主核工程 startup_mimxrt1176_cm7.c 文件 ResetISR() 函数中的 data bss 段初始化过程中一起完成的，激活从核动作则是 main 函数里 MCMGR_StartCore() 函数实现的。

2.3 通用方法：双核工程无关联，主核激活从核

　　目前 v2.16 SDK 包里相比之前增加了如下两个  hello_world_secondary_core_boot 多核例程，以往的多核例程，从核均是 Non-XIP 工程，而这个新增例程里从核工程也是 XIP 例程：

1. 主核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkmimxrt1170\demo_apps\hello_world_secondary_core_boot\cm7
2. 从核例程导出源路径：\SDK_2_16_000_MIMXRT1170-EVKB\boards\evkmimxrt1170\demo_apps\hello_world_secondary_core_boot\cm4

复制代码

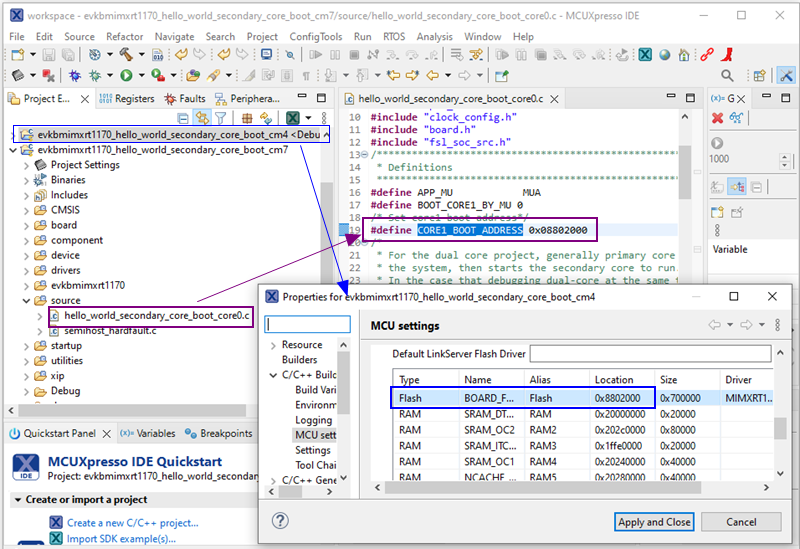

　　因为主从核工程均是 XIP 工程，在调试时需要先将从核工程下载进 Flash，然后再下载主核工程进 Flash 并且沿用主核工程里的 XIP 头做启动配置。因为代码加载是调试器完成的，所以两个工程间并无直接关联，不过因为最终还是需要主核执行代码去完成从核激活工作，因此从核程序存放地址（CORE1_BOOT_ADDRESS）是需要 hardcode 在主核代码里的。

　　至此，MCUXpresso IDE下在线联合调试i.MXRT1170双核工程的三种方法痞子衡便介绍完毕了，掌声在哪里~~~
