[rCore学习笔记 024]多道程序与协作式调度

写在前面

本随笔是非常菜的菜鸡写的。如有问题请及时提出。
可以联系：1160712160@qq.com
GitHhub：https://github.com/WindDevil （目前啥也没有
本节重点

主要是对 任务 的概念进行进一步扩展和延伸：形成

• 任务运行状态：任务从开始到结束执行过程中所处的不同运行状态：未初始化、准备执行、正在执行、已退出

• 任务控制块：管理程序的执行过程的任务上下文，控制程序的执行与暂停

• 任务相关系统调用：应用程序和操作系统之间的接口，用于程序主动暂停 sys_yield 和主动退出 sys_exit


这里主要看具体实现,这些概念之前学习RTOS的时候使用是会使用了,但是具体怎么实现还不好说.
多道程序背景与 yield 系统调用

尽管 CPU 可以一直在跑应用了,但是其利用率仍有上升的空间.
随着应用需求的不断复杂,有的时候会在内核的监督下访问一些外设,它们也是计算机系统的另一个非常重要的组成部分,即 输入/输出 (I/O, Input/Output) .
CPU 会把 I/O 请求传递给外设,待外设处理完毕之后,CPU 便可以从外设读到其发出的 I/O 请求的处理结果.
我们暂时考虑 CPU 只能 单向地 通过读取外设提供的寄存器信息来获取外设处理 I/O 的完成状态。
多道程序的思想在于:

• 内核同时管理多个应用。如果外设处理 I/O 的时间足够长，那我们可以先进行任务切换去执行其他应用

• 在某次切换回来之后，应用再次读取设备寄存器，发现 I/O 请求已经处理完毕了，那么就可以根据返回的 I/O 结果继续向下执行了


这样的话，只要同时存在的 应用足够多 ，就能 一定程度 上隐藏 I/O 外设处理相对于 CPU 的延迟，保证 CPU 不必浪费时间在等待外设上，而是几乎一直在进行计算。
这种任务切换，是让应用 主动 调用 sys_yield 系统调用来实现的，这意味着应用主动交出 CPU 的使用权给其他应用。
这一段的描述相当是一种多任务的轮询,但是在我的脑海中, 外部中断 还是比多任务轮询要好得多的. 但是怎么合理地 利用 外部中断提高实时性,就是一个问题.
至于主动调用sys_yield就是一件很难的事情,也就是为啥叫做 协作式 , 就是系统的性能要依赖程序员在设计APP的时候释放CPU.(我自己都想拉满CPU,谁想管你死活捏)

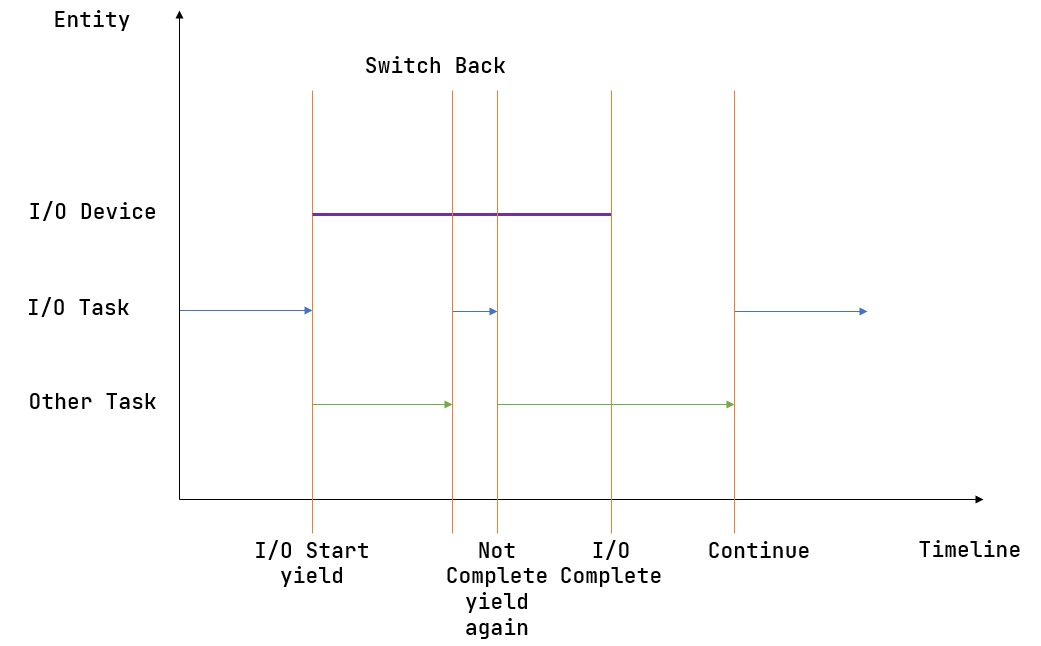

这里提到了 一种多道程序执行的典型情况 :

这张图很好解释:

• 这张图的 横轴 是时间轴

• 这张图的 纵轴 是运行实体(任务和IO硬件)

• 可以看到是有三个运行实体


  • I/O Device : 这个是IO硬件

  • I/O Task : 这个是请求IO硬件的任务

  • Other Task : 这个是不请求IO硬件的其它任务



• 可以看到最开始是 IO Task 在运行.

• 在 I/O Start yield 时刻,IO Task 请求了IO硬件,然后释放了CPU.

• Other Task 接手CPU,同时 IO Device 继续处理硬件上的问题.

• 一直执行到 Not Complete yileld again 时段的开头,Other Task 执行完毕,把CPU释放.

• 由 IO Task 接手之后检查IO硬件状态,仍然没有处理完毕.

• 在 Not Complete yileld again 时段的结尾, IO Task 释放CPU.

• Other Task 再次接手CPU,同时 IO Device 继续处理硬件上的问题.

• 在 Other Task 执行期间,发生了 I/O Complete 时刻,但是此时软件感知不到.

• 在 Continue 时刻, ,Other Task 执行完毕,把CPU释放.

• 由 IO Task 接手之后检查IO硬件状态,处理完毕,因此继续执行.


上面我们是通过“避免无谓的外设等待来提高 CPU 利用率”这一切入点来引入 sys_yield 。但其实调用 sys_yield 不一定与外设有关 。随着内核功能的逐渐复杂，我们还会遇到 其他需要等待的事件 ，我们都可以立即调用 sys_yield 来避免等待过程造成的浪费。
sys_yield 的缺点

这一部分和我最开始考虑的关于实时性问题的思考是有一定关联的.
当应用调用它主动交出 CPU 使用权之后，它下一次再被允许使用 CPU 的时间点与内核的调度策略与当前的总体应用执行情况有关，很有可能远远迟于该应用等待的事件（如外设处理完请求）达成的时间点。这就会造成该应用的响应延迟不稳定或者很长。比如，设想一下，敲击键盘之后隔了数分钟之后才能在屏幕上看到字符，这已经超出了人类所能忍受的范畴。但也请不要担心，我们后面会有更加优雅的解决方案。
sys_yield 的标准接口

思考我们之前提到的两种syscall.
在 内核层 实现的:

1. //os/syscall/mod
3. const SYSCALL_WRITE: usize = 64;
4. const SYSCALL_EXIT: usize = 93;
6. mod fs;
7. mod process;
9. use fs::*;
10. use process::*;
12. /// handle syscall exception with `syscall_id` and other arguments
13. pub fn syscall(syscall_id: usize, args: [usize; 3]) -> isize {
14.     match syscall_id {
15.         SYSCALL_WRITE => sys_write(args[0], args[1] as *const u8, args[2]),
16.         SYSCALL_EXIT => sys_exit(args[0] as i32),
17.         _ => panic!("Unsupported syscall_id: {}", syscall_id),
18.     }
19. }

复制代码

在 用户层 实现的:

1. //user/syscall
3. use core::arch::asm;
5. const SYSCALL_WRITE: usize = 64;
6. const SYSCALL_EXIT: usize = 93;
8. fn syscall(id: usize, args: [usize; 3]) -> isize {
9.     let mut ret: isize;
10.     unsafe {
11.         asm!(
12.             "ecall",
13.             inlateout("x10") args[0] => ret,
14.             in("x11") args[1],
15.             in("x12") args[2],
16.             in("x17") id
17.         );
18.     }
19.     ret
20. }
22. pub fn sys_write(fd: usize, buffer: &[u8]) -> isize {
23.     syscall(SYSCALL_WRITE, [fd, buffer.as_ptr() as usize, buffer.len()])
24. }
26. pub fn sys_exit(exit_code: i32) -> isize {
27.     syscall(SYSCALL_EXIT, [exit_code as usize, 0, 0])
28. }

复制代码

这里如果能理解到这里的同名的syscall,sys_write,sys_exit不是同一个函数,说明才 理解到位 .
现在要 继续实现 一个 系统调用 sys_yield.
于是要在 用户层 实现接口:

1. // user/src/syscall.rs
3. pub fn sys_yield() -> isize {
4.     syscall(SYSCALL_YIELD, [0, 0, 0])
5. }
7. // user/src/lib.rs
9. pub fn yield_() -> isize { sys_yield() }

复制代码

SYSCALL_YIELD同样是一个 需要定义 的常量.
这里有个小问题,由于yield是rust的 关键字 ,因此定义函数名字的时候 增加了一个_ .
于是在 内核层 的syscall里边也需要增加一个判别,现在我只写成伪代码,因为具体我也 不知道 参数怎么填写:

1. pub fn syscall(syscall_id: usize, args: [usize; 3]) -> isize {
2.     match syscall_id {
3.                 // 这里是伪代码
4.             SYSCALL_YIELD => sys_yield(...)
5.             // 这里是伪代码
6.         SYSCALL_WRITE => sys_write(args[0], args[1] as *const u8, args[2]),
7.         SYSCALL_EXIT => sys_exit(args[0] as i32),
8.         _ => panic!("Unsupported syscall_id: {}", syscall_id),
9.     }
10. }

复制代码

任务控制块与任务运行状态

思考上一章实现的AppManager,它包含了三部分:

• 应用的 数量 .

• 当前 运行应用.

• 应用的 入口地址 .


但是考虑当前的任务的状态,可能 不是 简单地如上图两任务的情况一样,而是存在更多的任务和更复杂的情景.

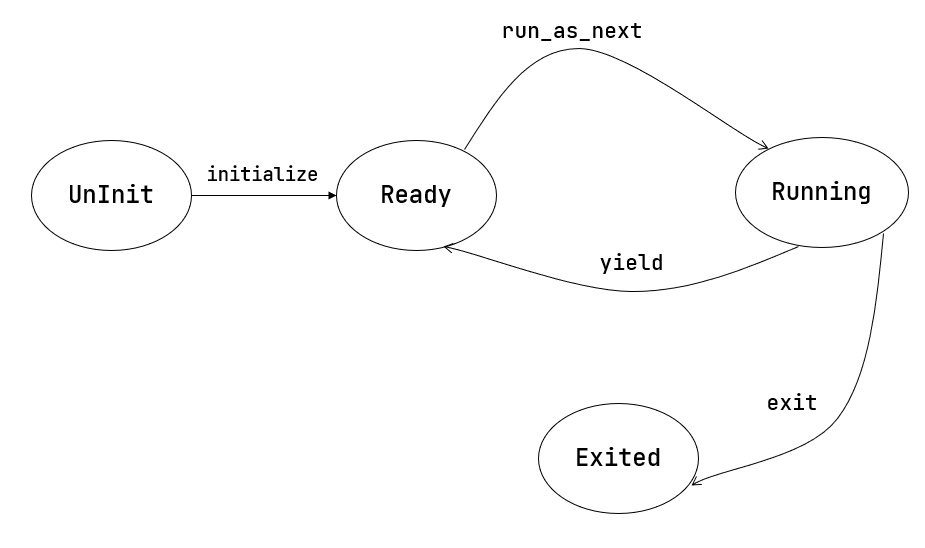

想到我们本节 开头 时候所说,要建立一个 任务运行状态 的概念,把任务归类为如下几种状态:

• 未初始化

• 准备执行

• 正在执行

• 已退出


因此可以使用rust构建这样一个结构体:

1. // os/src/task/task.rs
3. #[derive(Copy, Clone, PartialEq)]
4. pub enum TaskStatus {
5.     UnInit, // 未初始化
6.     Ready, // 准备运行
7.     Running, // 正在运行
8.     Exited, // 已退出
9. }

复制代码

#[derive]这个注解有点类似于 Kotlin ,可以让 编译器自动 帮你实现一些方法:

• 实现了 Clone Trait 之后就可以调用 clone 函数完成拷贝；

• 实现了 PartialEq Trait 之后就可以使用 == 运算符比较该类型的两个实例，从逻辑上说只有 两个相等的应用执行状态才会被判为相等，而事实上也确实如此。

• Copy 是一个标记 Trait，决定该类型在按值传参/赋值的时候采用移动语义还是复制语义。


回想起上一节提到的TaskContext,我们的 任务控制块 中需要保存的两部分也就知道了:

• TaskContext保存任务上下文

• TaskStatus保存任务状态


因此用rust构建这样一个结构体:

1. // os/src/task/task.rs
3. #[derive(Copy, Clone)]
4. pub struct TaskControlBlock {
5.     pub task_status: TaskStatus,
6.     pub task_cx: TaskContext,
7. }

复制代码

任务管理器

那么有了TaskControlBlock,就可以实现一个任务管理器.
任务管理器需要管理多个任务,于是就需要知道:

• app 总数

• 当前 的任务

• 每个任务的 控制块


  • 任务 状态

  • 任务 上下文

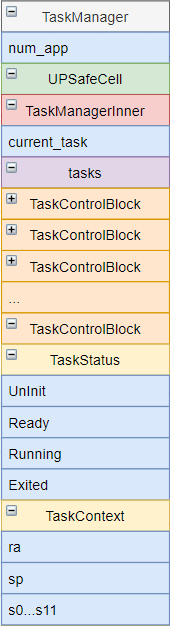

这里使用了 常量和变量分离的方法 来实现它.

1. // os/src/task/mod.rs
3. pub struct TaskManager {
4.     num_app: usize,
5.     inner: UPSafeCell<TaskManagerInner>,
6. }
8. struct TaskManagerInner {
9.     tasks: [TaskControlBlock; MAX_APP_NUM],
10.     current_task: usize,
11. }

复制代码

这是因为num_app是常量不需要变化,而inner是变量,需要用UPSafeCell,保证其 内部可变性 和 单核时 安全的借用能力.
这里在官方文档里提到了:

• 在第二章的AppManager是可以通过current_app推测 到 上/下任务 的.

• 但是在TaskManger里的TaskManagerInner的current_task是 只能 感知当前任务.


为TaskManager创建全局实例TASK_MANAGER,仍然使用 懒初始化 的方法:

1. // os/src/task/mod.rs
3. lazy_static! {
4.     pub static ref TASK_MANAGER: TaskManager = {
5.         let num_app = get_num_app();
6.         let mut tasks = [
7.             TaskControlBlock {
8.                 task_cx: TaskContext::zero_init(),
9.                 task_status: TaskStatus::UnInit
10.             };
11.             MAX_APP_NUM
12.         ];
13.         for i in 0..num_app {
14.             tasks[i].task_cx = TaskContext::goto_restore(init_app_cx(i));
15.             tasks[i].task_status = TaskStatus::Ready;
16.         }
17.         TaskManager {
18.             num_app,
19.             inner: unsafe { UPSafeCell::new(TaskManagerInner {
20.                 tasks,
21.                 current_task: 0,
22.             })},
23.         }
24.     };
25. }

复制代码

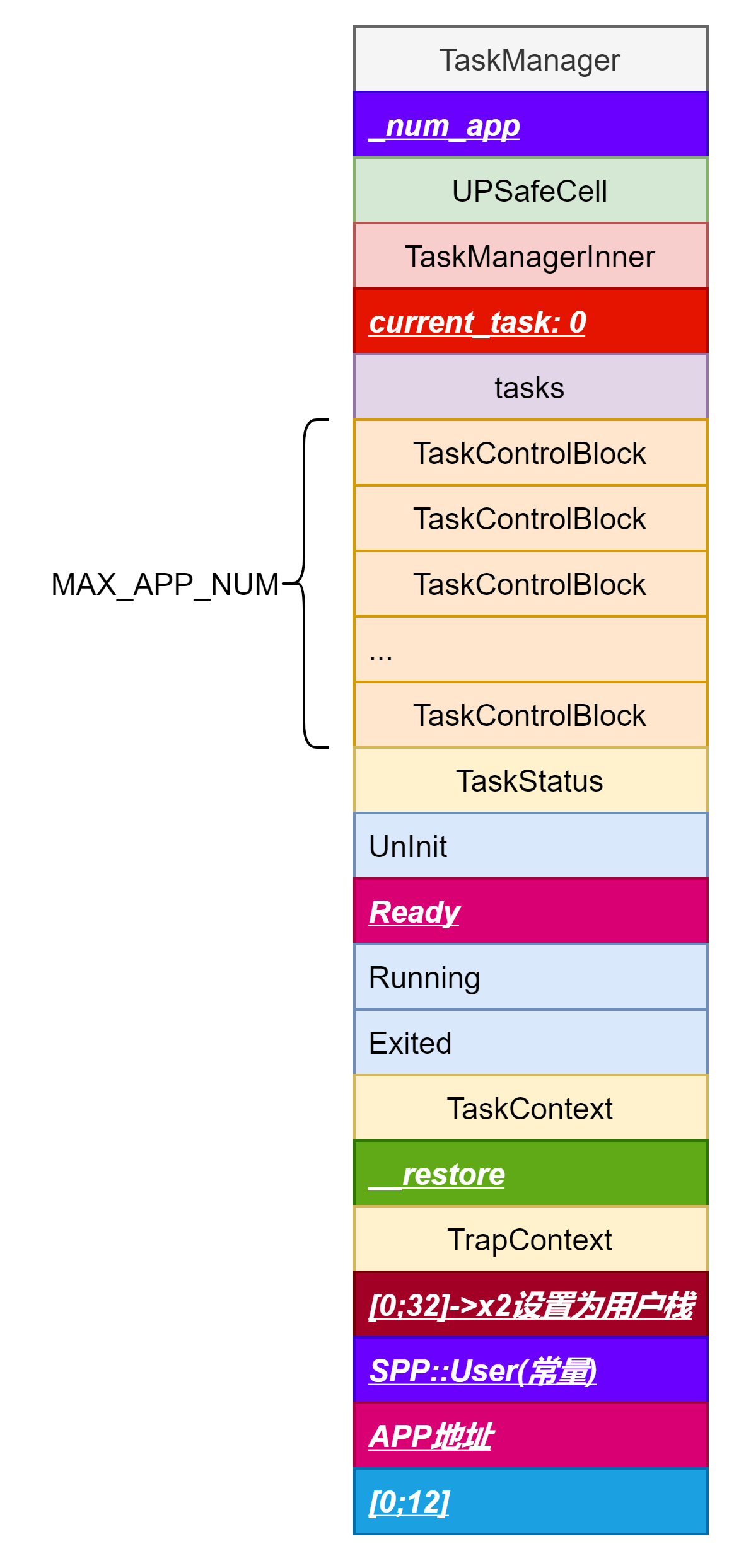

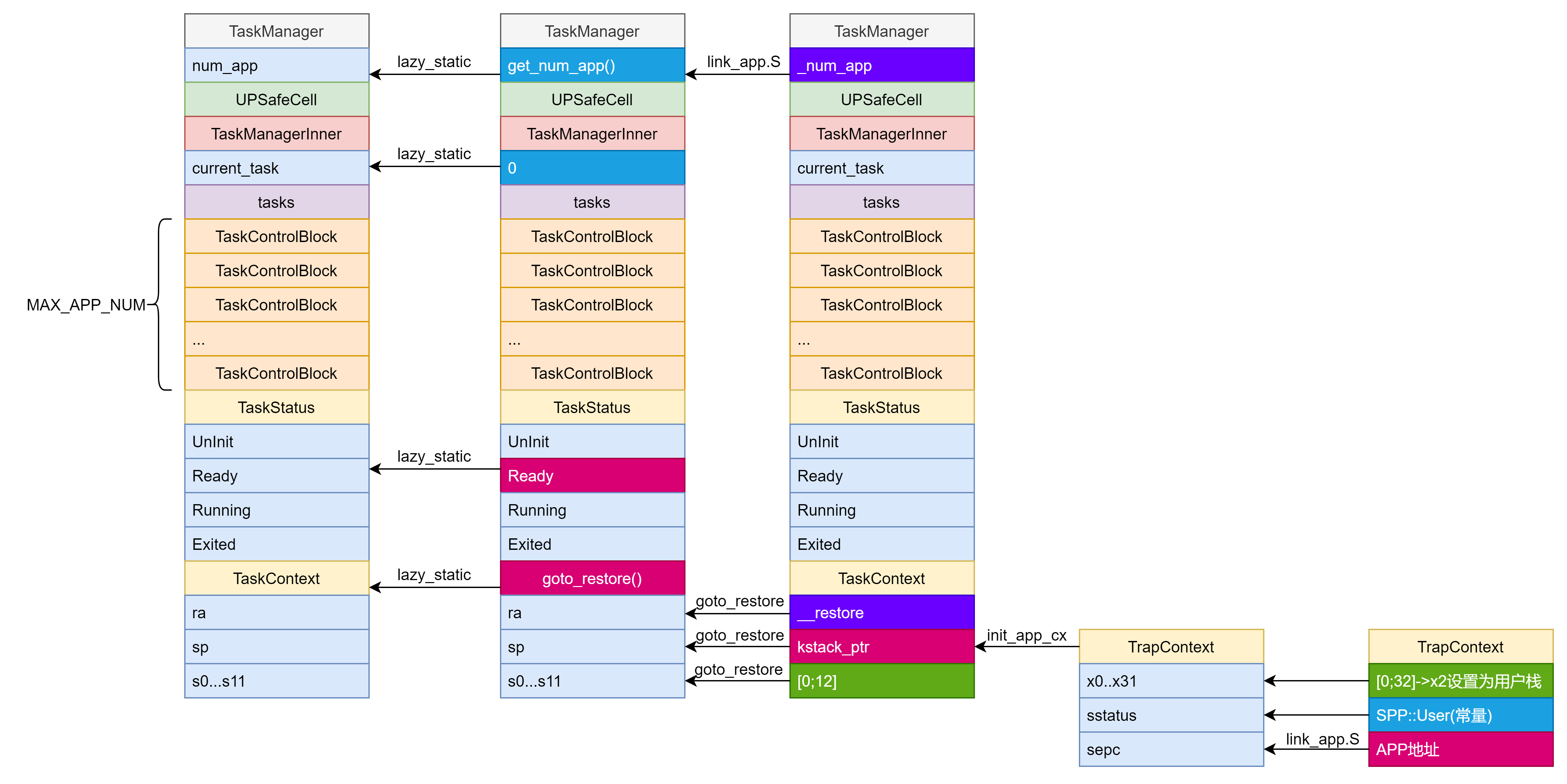

这个初始化顺序是:

• 使用 上一节实现 的 get_num_app来获取任务数量

• 创建一个TaskControlBlock的 数组 ,大小为 设定好的 MAX_APP_NUM.

• 然后通过 上一节实现的 init_app_cx 来获取每个 已经加载到内存 的任务上下文.

• 把所有的任务都 初始化 为 Ready 状态.

• 然后用 匿名函数 的方式得到的 task 和初始化为0的current_task创建一个匿名 TaskManagerInner,随后包裹在 UPSafeCell 之中,和num_app一起创建一个TaskManager,传给TASK_MANAGER.


实现 sys_yield 和 sys_exit 系统调用

类似于上一章实现的 内核层 的syscall函数中会根据 函数代码 调用函数.
我们需要理解到的一点就是:

• 应用层 的 syscall 函数只是使用 ecall 触发Trap.

• 内核层 的 syscall函数才是真的具体实现.


我们现在讲的是 内核层具体实现 调用的函数,其作用是在syscall中作为一个 分支 :

1. // os/src/syscall/process.rs
3. use crate::task::suspend_current_and_run_next;
5. pub fn sys_yield() -> isize {
6.     suspend_current_and_run_next();
7.     0
8. }

复制代码

这个是sys_yield,用于暂停当前的应用并切换到下个应用.
看它的具体实现实际上是 抽象化 了suspend_current_and_run_next接口,使得接口名称 一致 .
这时候要考虑我们上一章实现的sys_exit:

1. //! App management syscalls
2. use crate::loader::run_next_app;
3. use crate::println;
5. /// task exits and submit an exit code
6. pub fn sys_exit(exit_code: i32) -> ! {
7.     println!("[kernel] Application exited with code {}", exit_code);
8.     run_next_app()
9. }

复制代码

打印了LOG之后,使用run_next_app切换到下一个APP.
那么考虑到现在run_next_app已经不适合于当前的有 任务调度 的系统,所以也要对sys_exit的具体实现进行修改.

1. // os/src/syscall/process.rs
3. use crate::task::exit_current_and_run_next;
5. pub fn sys_exit(exit_code: i32) -> ! {
6.     println!("[kernel] Application exited with code {}", exit_code);
7.     exit_current_and_run_next();
8.     panic!("Unreachable in sys_exit!");
9. }

复制代码

可以看到现在的具体实现是 抽象化 了exit_current_and_run_next接口,使得接口名称 一致 .
接下来我们只需要 具体实现 ,刚刚提到的两个接口就行了:

1. // os/src/task/mod.rs
3. pub fn suspend_current_and_run_next() {
4.     mark_current_suspended();
5.     run_next_task();
6. }
8. pub fn exit_current_and_run_next() {
9.     mark_current_exited();
10.     run_next_task();
11. }

复制代码

这里摘抄出具体实现,但是具体实现中还是有三个函数 有待实现 :

• mark_current_suspended

• mark_current_exited

• run_next_task


他们的具体实现要和上一章和上一节的实现对比:

• 上一章: 加载应用 然后 修改程序指针 直接开始运行 .

• 上一节:直接 修改程序指针 直接开始运行.


这一章的实现是不同的,是通过 修改用户的状态 ,解决.

1. // os/src/task/mod.rs
3. fn mark_current_suspended() {
4.     TASK_MANAGER.mark_current_suspended();
5. }
7. fn mark_current_exited() {
8.     TASK_MANAGER.mark_current_exited();
9. }
11. impl TaskManager {
12.     fn mark_current_suspended(&self) {
13.         let mut inner = self.inner.borrow_mut();
14.         let current = inner.current_task;
15.         inner.tasks[current].task_status = TaskStatus::Ready;
16.     }
18.     fn mark_current_exited(&self) {
19.         let mut inner = self.inner.borrow_mut();
20.         let current = inner.current_task;
21.         inner.tasks[current].task_status = TaskStatus::Exited;
22.     }
23. }

复制代码

然后再通过run_next_task来(根据状态) 决定(可以叫调度吗?对的...不对...对的对的...不对) 下一步要运行哪个Task.

1. // os/src/task/mod.rs
3. fn run_next_task() {
4.     TASK_MANAGER.run_next_task();
5. }
7. impl TaskManager {
8.     fn run_next_task(&self) {
9.         if let Some(next) = self.find_next_task() {
10.             let mut inner = self.inner.exclusive_access();
11.             let current = inner.current_task;
12.             inner.tasks[next].task_status = TaskStatus::Running;
13.             inner.current_task = next;
14.             let current_task_cx_ptr = &mut inner.tasks[current].task_cx as *mut TaskContext;
15.             let next_task_cx_ptr = &inner.tasks[next].task_cx as *const TaskContext;
16.             drop(inner);
17.             // before this, we should drop local variables that must be dropped manually
18.             unsafe {
19.                 __switch(
20.                     current_task_cx_ptr,
21.                     next_task_cx_ptr,
22.                 );
23.             }
24.             // go back to user mode
25.         } else {
26.             panic!("All applications completed!");
27.         }
28.     }
29. }

复制代码

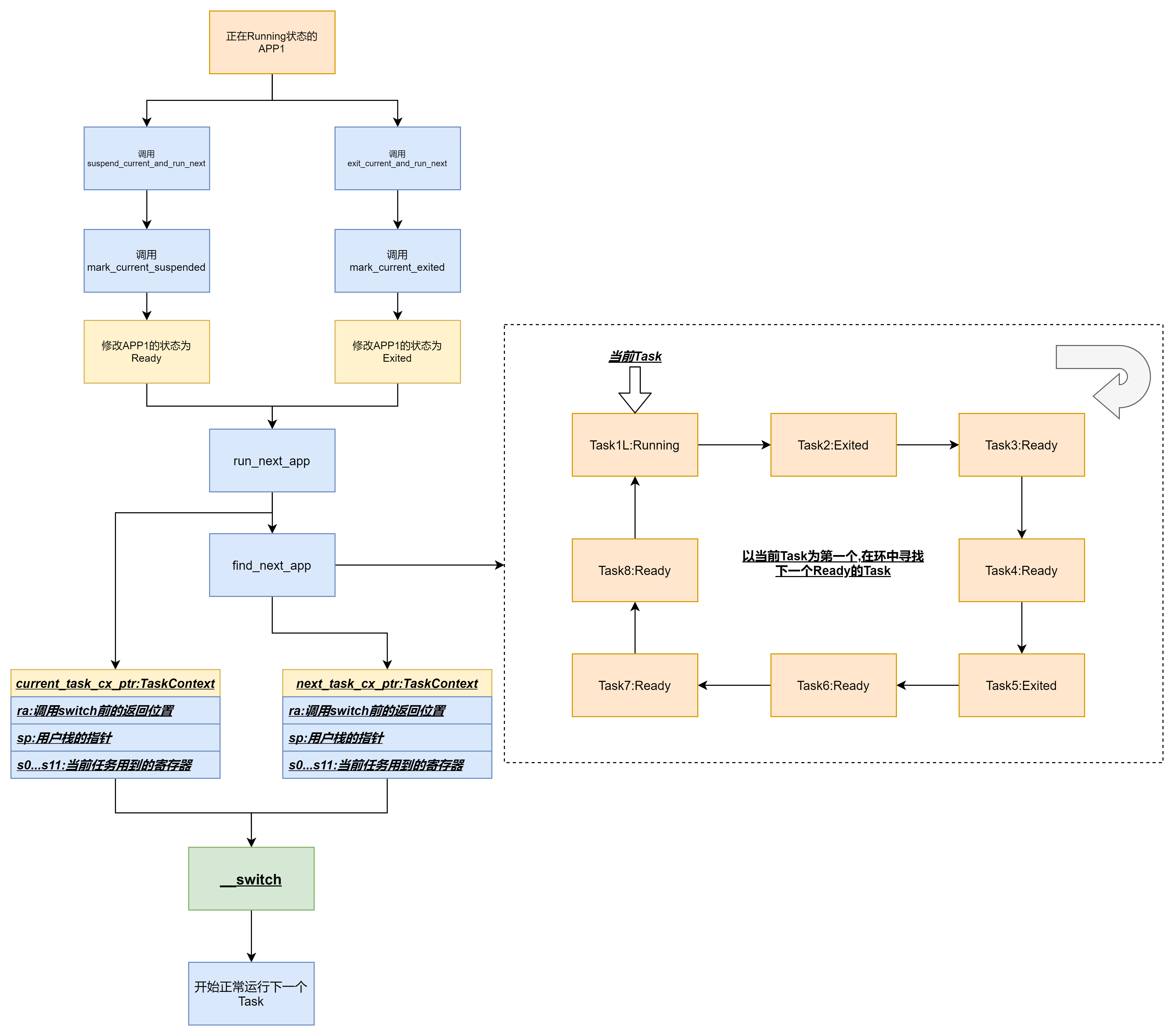

这里也是分为两部分:

• run_next_task是对TASK_MANAGER.run_next_task();的封装.

• 对TaskManager结构体的run_next_task方法的实现.


  • 首先就是if let这种模式匹配写法,最开始没有掌握rust的开发技术,因此不懂.


    • 这时候查阅Rust圣经.关于if let的部分.


      • 当只需要进行一次匹配的时候就可以使用这个方法.

      • 使用匹配是为了解决用简单的 ==  不能解决 复杂类型 匹配的情况.

      • 使用if let而不是match是为了解决只有None和非None两种情况的简单写法.



    • 查阅Rust圣经.关于Some的部分.


      • Option枚举有两种可能


        • Some代表有值,Some包裹的内容就是它的值


          • 一个在 定义 枚举类型的时候是 Some(T),T代表的是类型.Some(i32)就代表可以存储i32类型的值.

          • 在实例的时候Some(T)可以被实例化Some(3),就代表这个值存在且值为3.



        • None代表没值





    • 因此这一段的结果意思是:


      • 如果self.find_next_task()的结果不是None,那么对应的返回值应该是Some(next).

      • 下面的逻辑里的next就是返回的Some()里包裹的next.代表 下一个任务的任务号 .





  • 随后获取TaskManager.inner的单线程可变借用.

  • 从上一步的结果中获取 当前任务.

  • 将 下一个任务 的状态改为 运行中 .

  • 把当前任务号改为 刚刚获取到的下一个任务号 .

  • 分别获取 当前和下一个 任务上下文.

  • 主动释放获取到的TaskManager.inner.


    • 因为如果不去主动释放要等函数运行结束才能继续访问这个TaskManager.inner里的内容.

    • __switch需要操作TaskManager.inner里的task.task_cx的内容.



  • 使用 上一节实现的 __switch 完成任务栈切换,如果已经忘了可以回去看看.




可以看到find_next_task是一个重要的方法,它的实现是这样的:

1. // os/src/task/mod.rs
3. impl TaskManager {
4.     fn find_next_task(&self) -> Option<usize> {
5.         let inner = self.inner.exclusive_access();
6.         let current = inner.current_task;
7.         (current + 1..current + self.num_app + 1)
8.             .map(|id| id % self.num_app)
9.             .find(|id| {
10.                 inner.tasks[*id].task_status == TaskStatus::Ready
11.             })
12.     }
13. }

复制代码

它在获取TaskManager.inner的单线程可变借用之后对current_task为开头( 不包含它本身 )把整个数组看成一个 环形队列 然后逐个去 查询状态 , 直到找到 第一个 状态为准备的任务.
这里关于Rust语言,每次我们遇到不会了的,不是光把它搞懂,还要把它上一层的偏概念性的东西搞懂.
这里用到的就是 闭包 和 迭代器 的知识:

• 迭代器跟 for 循环颇为相似，都是去遍历一个集合，但是实际上它们存在不小的差别，其中最主要的差别就是：是否通过索引来访问集合。


  • Iterator Trait 的 map 方法: Rust中的迭代器（Iterator）有一个map方法，它接收一个闭包（closure），并将迭代器中的每个元素传递给这个闭包。map方法会生成一个新的迭代器，其中的元素是闭包返回的结果。

  • 迭代器有一个find方法，它接收一个闭包作为参数。该闭包定义了要查找的条件，当迭代器中的元素满足这个条件时，find方法就会返回一个Option类型的结果，其中包含找到的第一个匹配项或者None如果没有任何元素满足条件。



• 闭包一种匿名函数，它可以赋值给变量也可以作为参数传递给其它函数，不同于函数的是，它允许捕获调用者作用域中的值.


  • 有点像是某种C里的 函数宏 ,用 do...while封装起来的这种.因此可以偷取别的作用域的变量来用.




这张图太好了:

第一次进入用户态

回想上一章,我们使用run_next_app调用了__restore调用sret回到用户态.
目前我们要第一次进入用户态应该也需要sret才可以.
但是思考一下上一章我们学到的__switch的实现,显然它是 不改变 特权级的.
因此第一次进入用户态还是要依赖__restore.
为了使用__restore则需要构建Trap上下文,把 上一节 实现的init_app_cx,移动到loader.rs:

1. // os/src/loader.rs
3. pub fn init_app_cx(app_id: usize) -> usize {
4.     KERNEL_STACK[app_id].push_context(
5.         TrapContext::app_init_context(get_base_i(app_id), USER_STACK[app_id].get_sp()),
6.     )
7. }

复制代码

再给TaskContext构造一个 构建第一次执行任务的上下文 的方法:

1. // os/src/task/context.rs
3. impl TaskContext {
4.     pub fn goto_restore(kstack_ptr: usize) -> Self {
5.         extern "C" { fn __restore(); }
6.         Self {
7.             ra: __restore as usize,
8.             sp: kstack_ptr,
9.             s: [0; 12],
10.         }
11.     }
12. }

复制代码

在这个操作之中,

• 传入了一个 内核栈指针 .

• 使用如下内容构建一个 TaskContext.


  • 内核栈指针作为 任务上下文的栈指针 .

  • __restore的函数地址作为 函数调用完毕返回地址 .也就是说 __switch的ret执行完毕之后执行__restore.

  • 空的s0~s12.




需要注意的是， __restore 的实现需要做出变化：它 不再需要 在开头 mv sp, a0 了。因为在 __switch 之后，sp 就已经正确指向了我们需要的 Trap 上下文地址。
然后在创建 TaskManager 的全局实例 TASK_MANAGER 的时候为 每个任务上下文 , 初始化为由如下内容组成的TaskContext:

• 链接进去 的任务内存位置决定的 每个任务的内核栈指针 作为栈指针.

• __restore作为 函数调用完毕返回地址 .

• 空的s0~s12.


为TaskContext构建一个 执行第一个任务 的方法:

1. impl TaskManager {
2.     fn run_first_task(&self) -> ! {
3.         let mut inner = self.inner.exclusive_access();
4.         let task0 = &mut inner.tasks[0];
5.         task0.task_status = TaskStatus::Running;
6.         let next_task_cx_ptr = &task0.task_cx as *const TaskContext;
7.         drop(inner);
8.         let mut _unused = TaskContext::zero_init();
9.         // before this, we should drop local variables that must be dropped manually
10.         unsafe {
11.             __switch(
12.                 &mut _unused as *mut TaskContext,
13.                 next_task_cx_ptr,
14.             );
15.         }
16.         panic!("unreachable in run_first_task!");
17.     }

复制代码

这段代码可以这样理解:

• 获取 单线程的借用 .

• 获取第一个 任务块的指针 .

• 随后把这个任务设置为 运行状态 .

• 获取这个任务的 上下文 .

• 由于后续要使用__switch因此需要 主动释放 这个借用.

• 使用__switch调用


  • 由zero_init构建的一个 全空 的上下文.

  • 第一个任务 的上下文.




这时候这个执行顺序有点乱了,我尝试画一个流程图.
首先是这章实现的结构体TaskManager的结构:

初始化 的流程为:

初始化后的TASK_MANAGER:

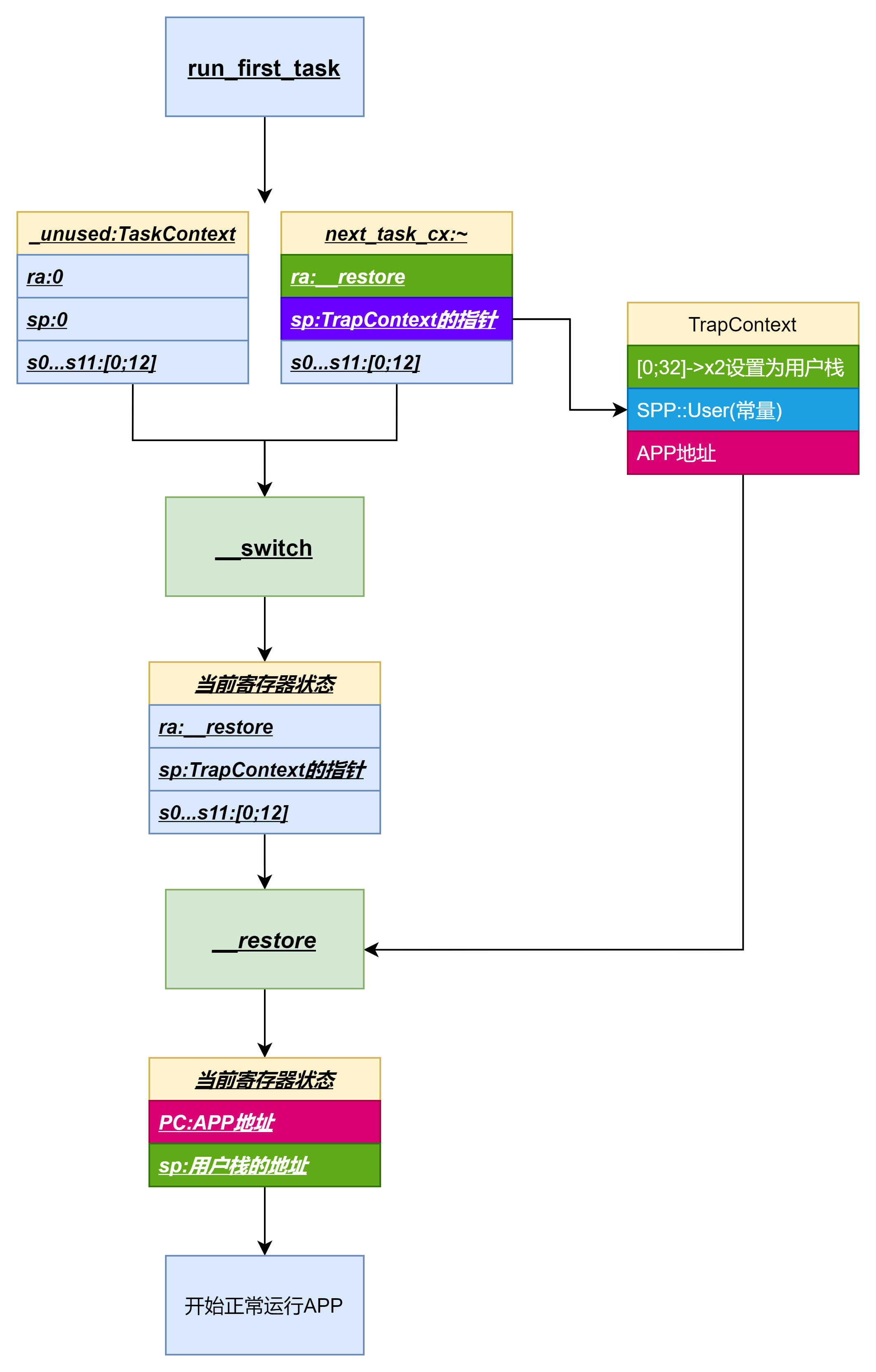

调用run_fist_app之后发生了什么:

这时候考虑APP发生挂起的时候会发生什么:

尝试构建本章实验

首先先看用户层的APP,回想对于用户层 有影响 的改动:

• 实现yield接口以挂起应用程序.

• 这里 注意 修改exit的实现并 不 影响用户层.


其实从 写代码的用户 来看对用户层没有任何影响的.
但是如果我们不调用yield我们怎么体现我们这章的内容呢?那不是还是 顺序执行 ?
"诶呦,这不是显得您枪法准吗?"------不执行yeild的应用程序

"不对啊,我是主角啊!"------协作式调度

创建APP

于是我们需要重新设计几个APP,而且可以在 执行耗时操作 之后主动使用yield释放CPU.
这里官方代码设计了00write_a.rs,01write_b.rs,02write_c.rs,三个APP.
分别用于打印HEIGHT行有WIDTH个的A,B和C.并且都调用了yield,用于挂起应用,这样和顺序执行相比就会有区别.
这里我们把原来的user/src/bin下的APP全部都移到user/src/temp下,然后在user/src/bin里创建如上三个文件.
实现用户层yield

和上一章一样,只要明白用户层的调用是套壳的就很容易写出来:

• 约定调用号

• 调用syscall

• 封装成函数


在user/src/syscall.rs里完成 前两步 :

1. const SYSCALL_YIELD: usize = 124;
3. pub fn sys_yield() -> isize {
4.     syscall(SYSCALL_YIELD, [0, 0, 0])
5. }

复制代码

这个传入的参数其实也很 暧昧 , 因为实际上这里这么写相当于 默认了 不需要传输其他参数到内核层.
.
这里理解为 只是一步挂起操作不需要更多信息 .
在user/src/lib.rs里完成 第三步:

1. pub fn yield_() -> isize {
2.     sys_yield()
3. }

复制代码

编译APP

这时候进行编译,以得到.bin文件:

1. cd user
2. make clean
3. make build

复制代码

实现内核层的操作

syscall模块

对应用户层,真正执行用户层的指令的是内核层:

• 对应约定好的调用号调用函数

• 实现需要调用的函数


  • 修改sys_exit

  • 实现sys_yield




在os/src/syscall/mod.rs里完成 第一步 :

1. const SYSCALL_YIELD: usize = 124;
3. pub fn syscall(syscall_id: usize, args: [usize; 3]) -> isize {
4.     match syscall_id {
5.         SYSCALL_WRITE => sys_write(args[0], args[1] as *const u8, args[2]),
6.         SYSCALL_EXIT => sys_exit(args[0] as i32),
7.         SYSCALL_YIELD => sys_yield(),
8.         _ => panic!("Unsupported syscall_id: {}", syscall_id),
9.     }
10. }

复制代码

在os/src/syscall/process.rs里完成 第二步:

1. use crate::task::{exit_current_and_run_next, suspend_current_and_run_next};
3. /// task exits and submit an exit code
4. pub fn sys_exit(exit_code: i32) -> ! {
5.     println!("[kernel] Application exited with code {}", exit_code);
6.     exit_current_and_run_next();
7.     panic!("Unreachable in sys_exit!");
8. }
10. /// current task gives up resources for other tasks
11. pub fn sys_yield() -> isize {
12.     suspend_current_and_run_next();
13.     0
14. }

复制代码

这里调用的exit_current_and_run_next和suspend_current_and_run_next都需要在task模块里是实现.
task模块

回忆有关于task的冗杂的数据结构,我们全部都要在这个模块里实现.

• 首先需要创建os/src/task文件夹

• 在文件夹中创建context.rs用来实现数据结构TaskContext.


  • 储存如图上所示的上下文

  • 因为TaskContext在第一次初始化的时候需要, __swtich调用一个空的TaskContext和第一个任务的TaskContext进行切换


    • 实现一个生成 空结构 的方法

    • 实现一个 每个任务的初始化 方法





• 在文件夹中创建task.rs实现枚举类型 TaskControlBlock用来保存单个任务信息.


  • 实现TaskStatus枚举任务状态

  • 用TaskContext保存任务上下文.



• 封装__switch,实现上下文切换.

• 在文件夹中创建mod.rs用来实现数据结构TaskManager


  • 储存num_app

  • 实现数据结构TaskManagerInner


    • 储存当前任务current_task

    • 实现数据结构TaskControlBlock,储存TaskControlBlock的数组tasks



  • 用UPSafeCell包裹TaskManagerInner

  • 它需要有几个功能,要实现成对应的方法:


    • 挂起/关闭任务


      • 挂起并执行下一个任务


        • 标记挂起

        • 寻找下一个任务

        • 执行下一个任务



      • 关闭并执行下一个任务


        • 标记关闭

        • 寻找下一个任务

        • 执行下一个任务





    • 执行 第一个 任务





• 在mod.rs中懒初始化一个全局的TaskManager


context.rs

如上所述:

1. //! Implementation of [`TaskContext`]
3. /// Task Context
4. #[derive(Copy, Clone)]
5. #[repr(C)]
6. pub struct TaskContext {
7.     /// return address ( e.g. __restore ) of __switch ASM function
8.     ra: usize,
9.     /// kernel stack pointer of app
10.     sp: usize,
11.     /// callee saved registers:  s 0..11
12.     s: [usize; 12],
13. }
15. impl TaskContext {
16.     /// init task context
17.     pub fn zero_init() -> Self {
18.         Self {
19.             ra: 0,
20.             sp: 0,
21.             s: [0; 12],
22.         }
23.     }
25.     /// set task context {__restore ASM funciton, kernel stack, s_0..12 }
26.     pub fn goto_restore(kstack_ptr: usize) -> Self {
27.         extern "C" {
28.             fn __restore();
29.         }
30.         Self {
31.             ra: __restore as usize,
32.             sp: kstack_ptr,
33.             s: [0; 12],
34.         }
35.     }
36. }

复制代码

这里需要注意的就是有类似于JAVA里的直接对象传递,深浅拷贝,C++的拷贝构造相关的东西.
这周复杂的结构体一定要使用#[derive(Copy, Clone)]为它实现拷贝方法.#[derive(Copy, Clone)] 是 Rust 语言中的一个属性宏，用于自动为结构体（struct）或枚举（enum）实现 Copy 和 Clone trait。

• Copy trait 表示类型的数据可以被复制，而不需要所有权转移。当一个值类型实现了 Copy，意味着你可以无需任何额外成本地将该值复制给另一个变量。这通常适用于简单的数据类型，如整数、浮点数等，因为它们的复制成本较低。

• Clone trait 则提供了一个 .clone() 方法，用于创建类型的一个副本。与 Copy 不同，Clone 可以用于更复杂的数据类型，包括那些包含指针或者需要较深拷贝的数据结构。使用 .clone() 方法会调用分配器，因此可能有额外的性能开销。


task.rs

如上所述:

1. //! Types related to task management
3. use super::TaskContext;
5. #[derive(Copy, Clone)]
6. pub struct TaskControlBlock {
7.     pub task_status: TaskStatus,
8.     pub task_cx: TaskContext,
9. }
11. #[derive(Copy, Clone, PartialEq)]
12. pub enum TaskStatus {
13.     UnInit,
14.     Ready,
15.     Running,
16.     Exited,
17. }

复制代码

switch.rs

如上所述,需要封装一个switch函数来保证在调用__switch时的自动上下文保存.
因此需要创建os/src/task/switch.rs和os/src/task/switch.S用以实现.
switch.rs内容,明确 指定 了传入的两个参数的指针类型:

1. use super::TaskContext;
2. use core::arch::global_asm;
4. global_asm!(include_str!("switch.S"));
6. extern "C" {
7.     pub fn __switch(current_task_cx_ptr: *mut TaskContext, next_task_cx_ptr: *const TaskContext);
8. }

复制代码

switch.S内容,就是上一节讲的__switch函数:

1. .altmacro
2. .macro SAVE_SN n
3.     sd s\n, (\n+2)*8(a0)
4. .endm
5. .macro LOAD_SN n
6.     ld s\n, (\n+2)*8(a1)
7. .endm
8.     .section .text
9.     .globl __switch
10. __switch:
11.     # __switch(
12.     #     current_task_cx_ptr: *mut TaskContext,
13.     #     next_task_cx_ptr: *const TaskContext
14.     # )
15.     # save kernel stack of current task
16.     sd sp, 8(a0)
17.     # save ra & s0~s11 of current execution
18.     sd ra, 0(a0)
19.     .set n, 0
20.     .rept 12
21.         SAVE_SN %n
22.         .set n, n + 1
23.     .endr
24.     # restore ra & s0~s11 of next execution
25.     ld ra, 0(a1)
26.     .set n, 0
27.     .rept 12
28.         LOAD_SN %n
29.         .set n, n + 1
30.     .endr
31.     # restore kernel stack of next task
32.     ld sp, 8(a1)
33.     ret

复制代码

因为每次调用__restore的时候已经由__switch把sp指向TrapContext了,因此需要去掉:

1. mv sp, a0

复制代码

在把它引用为一个函数时也要变化:

1. // 之前
2. extern "C" {
3.         fn __restore(cx_addr: usize);
4. }
5. // 现在
6. extern "C" {
7.         fn __restore();
8. }

复制代码

mod.rs

如上所述,实现这两个结构体:

1. pub struct TaskManager {
2.     num_app: usize,
3.     inner: UPSafeCell<TaskManagerInner>,
4. }
6. struct TaskManagerInner {
7.     current_task: usize,
8.     tasks: [TaskControlBlock; MAX_APP_NUM],
9. }

复制代码

实现的方法:

1. impl TaskManager
2. {
3.     fn run_first_task(&self) ->!
4.     {
5.         let mut inner = self.inner.exclusive_access();
6.         let task0 = &mut inner.tasks[0];
7.         task0.task_status = TaskStatus::Running;
8.         let next_task_cx_ptr = &task0.task_cx as *const TaskContext;
9.         let mut _unused = TaskContext::zero_init();
10.         drop(inner);
11.         unsafe
12.         {
13.             __switch(&mut _unused as *mut TaskContext, next_task_cx_ptr)
14.         }
15.         panic!("unreachable in run_first_task");
16.     }
18.     fn mark_current_suspended(&self)
19.     {
20.         let mut inner = self.inner.exclusive_access();
21.         let current = inner.current_task;
22.         inner.tasks[current].task_status = TaskStatus::Ready;
23.     }
25.     fn mark_current_exited(&self)
26.     {
27.         let mut inner = self.inner.exclusive_access();
28.         let current = inner.current_task;
29.         inner.tasks[current].task_status = TaskStatus::Exited;
30.     }
32.     fn find_next_task(&self) -> Option<usize>
33.     {
34.         let inner = self.inner.exclusive_access();
35.         let current = inner.current_task;
36.         (current + 1..current+1+self.num_app)
37.             .map(|id| id%self.num_app)
38.             .find(|id| inner.tasks[*id].task_status == TaskStatus::Ready)
39.     }
41.     fn run_next_task(&self)
42.     {
43.         if let Some(next) = self.find_next_task()
44.         {
45.             let mut inner = self.inner.exclusive_access();
46.             let current = inner.current_task;
47.             inner.current_task = next;
48.             inner.tasks[next].task_status = TaskStatus::Running;
49.             let current_task_cx_ptr = &mut inner.tasks[current].task_cx as *mut TaskContext;
50.             let next_task_cx_ptr = &mut inner.tasks[next].task_cx as *const TaskContext;
51.             drop(inner);
52.             unsafe
53.             {
54.                 __switch(current_task_cx_ptr, next_task_cx_ptr)
55.             }
56.         }
57.         else
58.         {
59.             println!("All applications completed!");
60.             shutdown(false);
61.         }
62.     }
63. }
66. lazy_static!
67. {
68.     /// 全局单例的任务管理器
69.     pub static ref TASK_MANAGER: TaskManager =
70.     {
71.         let num_app = get_num_app();
72.         let mut tasks = [TaskControlBlock{
73.             task_status: TaskStatus::UnInit,
74.             task_cx: TaskContext::zero_init(),
75.         }
76.         ; MAX_APP_NUM];
77.         for(i,task) in tasks.iter_mut().enumerate()
78.         {
79.             task.task_cx = TaskContext::goto_restore(init_app_cx(i));
80.             task.task_status = TaskStatus::Ready;
81.         }
82.         TaskManager
83.         {
84.             num_app,
85.             inner: unsafe
86.             {
87.                 UPSafeCell::new(TaskManagerInner
88.                 {
89.                     tasks,
90.                     current_task: 0,
91.                 })
92.             }
93.         }
94.     };
95. }

复制代码

这里注意使用__switch之前一定要主动drop(inner).
懒初始化的单例对象:

1. lazy_static!
2. {
3.     pub static ref TASK_MANAGER: TaskManager =
4.     {
5.         let num_app = get_num_app();
6.         let mut tasks = [TaskControlBlock{
7.             task_status: TaskStatus::UnInit,
8.             task_cx: TaskContext::zero_init(),
9.         }
10.         ; MAX_APP_NUM];
11.         for(i,task) in tasks.iter_mut().enumerate()
12.         {
13.             task.task_cx = TaskContext::goto_restore(init_app_cx(i));
14.             task.task_status = TaskStatus::Ready;
15.         }
16.         TaskManager
17.         {
18.             num_app,
19.             inner: unsafe
20.             {
21.                 UPSafeCell::new(TaskManagerInner
22.                 {
23.                     tasks,
24.                     current_task: 0,
25.                 })
26.             }
27.         }
28.     };
29. }

复制代码

对这个单例对象的操作的封装:

1. pub fn run_first_task() {
2.     TASK_MANAGER.run_first_task();
3. }
5. fn mark_current_suspended()
6. {
7.     TASK_MANAGER.mark_current_suspended();
8. }
10. fn mark_current_exited()
11. {
12.     TASK_MANAGER.mark_current_exited();
13. }
15. fn run_next_task()
16. {
17.     TASK_MANAGER.run_next_task();
18. }
21. pub fn suspend_current_and_run_next()
22. {
23.     mark_current_suspended();
24.     run_next_task();
25. }
27. pub fn exit_current_and_run_next()
28. {
29.     mark_current_exited();
30.     run_next_task();
31. }

复制代码

修改Trap调用

因为现在已经没有run_next_app了只有新实现的suspend_current_and_run_next和exit_current_and_run_next.
因此把出现非法调用的切换APP的API修改为exit_current_and_run_next..

1. // use crate::loader::run_next_app;
3. #[no_mangle]
4. /// handle an interrupt, exception, or system call from user space
5. pub fn trap_handler(cx: &mut TrapContext) -> &mut TrapContext {
6.     let scause = scause::read(); // get trap cause
7.     let stval = stval::read(); // get extra value
8.     match scause.cause() {
9.         Trap::Exception(Exception::UserEnvCall) => {
10.             cx.sepc += 4;
11.             cx.x[10] = syscall(cx.x[17], [cx.x[10], cx.x[11], cx.x[12]]) as usize;
12.         }
13.         Trap::Exception(Exception::StoreFault) | Trap::Exception(Exception::StorePageFault) => {
14.             println!("[kernel] PageFault in application, kernel killed it.");
15.             exit_current_and_run_next();
16.         }
17.         Trap::Exception(Exception::IllegalInstruction) => {
18.             println!("[kernel] IllegalInstruction in application, kernel killed it.");
19.             exit_current_and_run_next();
20.         }
21.         _ => {
22.             panic!(
23.                 "Unsupported trap {:?}, stval = {:#x}!",
24.                 scause.cause(),
25.                 stval
26.             );
27.         }
28.     }
29.     cx
30. }

复制代码

这里在查看参考代码的时候看到一个很好的操作,虽然参考代码是出现权限错误就直接报panic.

1. #[no_mangle]
2. /// handle an interrupt, exception, or system call from user space
3. pub fn trap_handler(cx: &mut TrapContext) -> &mut TrapContext {
4.     let scause = scause::read(); // get trap cause
5.     let stval = stval::read(); // get extra value
6.     match scause.cause() {
7.         Trap::Exception(Exception::UserEnvCall) => {
8.             cx.sepc += 4;
9.             cx.x[10] = syscall(cx.x[17], [cx.x[10], cx.x[11], cx.x[12]]) as usize;
10.         }
11.         Trap::Exception(Exception::StoreFault) | Trap::Exception(Exception::StorePageFault) => {
12.             println!("[kernel] PageFault in application, bad addr = {:#x}, bad instruction = {:#x}, kernel killed it.", stval, cx.sepc);
13.             panic!("[kernel] Cannot continue!");
14.             //run_next_app();
15.         }
16.         Trap::Exception(Exception::IllegalInstruction) => {
17.             println!("[kernel] IllegalInstruction in application, kernel killed it.");
18.             panic!("[kernel] Cannot continue!");
19.             //run_next_app();
20.         }
21.         _ => {
22.             panic!(
23.                 "Unsupported trap {:?}, stval = {:#x}!",
24.                 scause.cause(),
25.                 stval
26.             );
27.         }
28.     }
29.     cx
30. }

复制代码

这里的:

1. println!("[kernel] PageFault in application, bad addr = {:#x}, bad instruction = {:#x}, kernel killed it.", stval, cx.sepc);

复制代码

sepc保存的是 发生异常的指令 .
stval保存的是了陷入（trap）的附加信息:

• 地址例外中出错 的地址

• 发生非法指令例外的指令本身

• 对于其他异常，它的值为 0


有了这两个寄存器的硬件帮助,我们实现一些东西也变得简单了起来,这里可以用于完成 第二章 作业第五题.
修改main函数

把run_next_app改成run_first_task即可:

1. /// the rust entry-point of os
2. #[no_mangle]
3. pub fn rust_main() -> ! {
4.     extern "C" {
5.         fn stext(); // begin addr of text segment
6.         fn etext(); // end addr of text segment
7.         fn srodata(); // start addr of Read-Only data segment
8.         fn erodata(); // end addr of Read-Only data ssegment
9.         fn sdata(); // start addr of data segment
10.         fn edata(); // end addr of data segment
11.         fn sbss(); // start addr of BSS segment
12.         fn ebss(); // end addr of BSS segment
13.         fn boot_stack_lower_bound(); // stack lower bound
14.         fn boot_stack_top(); // stack top
15.     }
16.     clear_bss();
17.     logging::init();
18.     println!("[kernel] Hello, world!");
19.     trace!(
20.         "[kernel] .text [{:#x}, {:#x})",
21.         stext as usize,
22.         etext as usize
23.     );
24.     debug!(
25.         "[kernel] .rodata [{:#x}, {:#x})",
26.         srodata as usize, erodata as usize
27.     );
28.     info!(
29.         "[kernel] .data [{:#x}, {:#x})",
30.         sdata as usize, edata as usize
31.     );
32.     warn!(
33.         "[kernel] boot_stack top=bottom={:#x}, lower_bound={:#x}",
34.         boot_stack_top as usize, boot_stack_lower_bound as usize
35.     );
36.     error!("[kernel] .bss [{:#x}, {:#x})", sbss as usize, ebss as usize);
37.     trap::init();
38.     println!("[kernel] trap init end");
39.     loader::load_apps();
40.     task::run_first_task();
41.     panic!("Unreachable in rust_main!");
42. }

复制代码

编译运行

1. make run

复制代码

运行结果:

1. [rustsbi] RustSBI version 0.3.1, adapting to RISC-V SBI v1.0.0
2. .______       __    __      _______.___________.  _______..______   __
3. |   _  \     |  |  |  |    /       |           | /       ||   _  \ |  |
4. |  |_)  |    |  |  |  |   |   (----`---|  |----`|   (----`|  |_)  ||  |
5. |      /     |  |  |  |    \   \       |  |      \   \    |   _  < |  |
6. |  |\  \----.|  `--'  |.----)   |      |  |  .----)   |   |  |_)  ||  |
7. | _| `._____| \______/ |_______/       |__|  |_______/    |______/ |__|
8. [rustsbi] Implementation     : RustSBI-QEMU Version 0.2.0-alpha.2
9. [rustsbi] Platform Name      : riscv-virtio,qemu
10. [rustsbi] Platform SMP       : 1
11. [rustsbi] Platform Memory    : 0x80000000..0x88000000
12. [rustsbi] Boot HART          : 0
13. [rustsbi] Device Tree Region : 0x87000000..0x87000f02
14. [rustsbi] Firmware Address   : 0x80000000
15. [rustsbi] Supervisor Address : 0x80200000
16. [rustsbi] pmp01: 0x00000000..0x80000000 (-wr)
17. [rustsbi] pmp02: 0x80000000..0x80200000 (---)
18. [rustsbi] pmp03: 0x80200000..0x88000000 (xwr)
19. [rustsbi] pmp04: 0x88000000..0x00000000 (-wr)
20. [kernel] Hello, world!
21. [kernel] trap init end
22. AAAAAAAAAA [1/5]
23. BBBBBBBBBB [1/2]
24. CCCCCCCCCC [1/3]
25. AAAAAAAAAA [2/5]
26. BBBBBBBBBB [2/2]
27. CCCCCCCCCC [2/3]
28. AAAAAAAAAA [3/5]
29. Test write_b OK!
30. [kernel] Application exited with code 0
31. CCCCCCCCCC [3/3]
32. AAAAAAAAAA [4/5]
33. Test write_c OK!
34. [kernel] Application exited with code 0
35. AAAAAAAAAA [5/5]
36. Test write_a OK!
37. [kernel] Application exited with code 0
38. All applications completed!

复制代码

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
