TTL、RS232、RS485三种协议以及三极管的学习

目录

• TTL、RS232、RS485三种协议介绍



  • TTL（Transistor-Transistor Logic）串口通信协议



    • 工作原理：

    • TTL电平标准：

    • 特点：

    • 优势：

    • 缺点：

    • TTL协议混淆点澄清：

    • 扩展学习：COMS技术



      • CMOS技术的工作方式：

      • 主要特点：

      • CMOS技术的局限性：





  • RS232协议



    • 工作原理：

    • 特点：

    • 优势：

    • 缺点:



  • RS485协议



    • 工作原理：

    • 电气特性：

    • 特点：

    • 优点：

    • 缺点：

    • 扩展学习：差分信号

    • 工作原理：

    • 优点：

    • 缺点：



  • TTL与RS232、RS485在数据传输速度和距离方面的比较



• 三极管的相关介绍



  •



    • 概念：

    • 结构：

    • 作用：

    • 工作原理：

    • 重要参数：






TTL、RS232、RS485三种协议介绍

TTL（Transistor-Transistor Logic）串口通信协议

TTL(晶体管-晶体管逻辑)是一种电路逻辑，主要用于控制计算机电路的输入和输出信号。
工作原理：

当电路输入端接收到一个高电平信号时，TTL会向电路输出端发出一个低电平信号。TTL可以用于实现多种电路控制，如门电路、移位寄存器、计数器和时钟电路等。
TTL电平标准：

+5V等价于逻辑”1″，0V等价于逻辑”0″。
这种数据通信及电平规定方式，被称作TTL信号系统。一般的电子设备都是使用TTL，一些通信方式如RS232、RS485、USB等在传输线上使用差分信号。TTL协议适用于数字电路和微处理器系统，而RS232协议常用于计算机串口通信和工业自动化控制系统。
TTL电路的输入在未连接时通常呈现高电平状态，这是因为它们通常具有内部上拉电阻。此外，TTL电路能够提供较强的电流驱动能力，通常在25mA左右，而输入电流需求相对较小，大约在2.5mA左右。
特点：

• 高速逻辑：TTL电路设计用于高速操作，具有较快的切换速度。

• 低功耗：与老式的电路技术相比，TTL在操作时消耗的功率较低。

• 高噪声容限：TTL电路设计具有较高的噪声容限，能够抵抗一定程度的电压波动。

• 通用性：TTL电平被广泛应用于各种数字电路中，特别是在计算机和微控制器的内部逻辑中。


优势：

• 简单直接：TTL电平易于实现，可以直接与集成电路连接，无需额外的驱动或接收电路。

• 成本效益：由于其广泛应用和技术成熟，TTL电路通常成本较低。

• 适合内部电路：TTL电平适合于设备内部的数据传输，因为它可以快速地在芯片内部逻辑门之间传输信号。


缺点：

• 功耗问题：尽管TTL在设计时考虑了低功耗，但与现代CMOS技术相比，其功耗仍然较高。

• 热损耗：在高频率操作时，TTL电路可能会产生较多的热量，需要适当的散热措施。

• 抗干扰能力：TTL电路可能不如CMOS电路在抗干扰方面表现出色，尤其是在高速或长距离传输中。

• 与现代技术兼容性：随着CMOS技术的发展，TTL电平在某些新的应用中可能不如CMOS电平兼容，特别是那些需要极低功耗的应用147。


TTL协议混淆点澄清：

在网络通信中，"TTL"常指IP数据包头中的"Time to Live"字段，它是一种网络协议机制，用于限制数据包在网络中的存活时间和经过的路由器数量，以避免数据包在网络中无限循环。这个TTL与TTL电平标准是两个完全不同的概念。
网络TTL协议的特点包括：

• 确保数据包不会在网络中无限循环。

• 防止IP地址冲突。

• 提供一种简单的网络设备配置方式。

• 可能引入的延迟和灵活性不足，以及潜在的安全风险147。


在讨论TTL时，需要注意区分这两种不同上下文中的"TTL"。
扩展学习：COMS技术

COMS技术，即互补金属氧化物半导体（Complementary Metal-Oxide-Semiconductor）技术，是现代集成电路设计和制造的核心技术。CMOS技术利用了n型和p型MOSFET（金属氧化物半导体场效应晶体管）的互补特性来构建逻辑门和其他数字电路。

CMOS技术的工作方式：

CMOS逻辑门的基本工作原理是利用p型和n型MOSFET的开关特性来实现逻辑功能。在CMOS逻辑门中，p型MOSFET在逻辑"1"时导通，而n型MOSFET在逻辑"0"时导通。由于它们是互补的，所以在任何给定时间，只有一个晶体管导通，从而减少了功耗。

• 当输入低电平（接近0V）时，PMOS管关闭，NMOS管打开，输出高电平（接近电源电压）

• 当输入高电平（接近电源电压）时，PMOS管打开，NMOS管关闭，输出低电平（接近0V）


主要特点：

• 互补性：



  • CMOS技术使用互补的p型和n型MOSFET（金属氧化物半导体场效应晶体管）来构建逻辑门和其他数字电路。

  • 互补性意味着每个逻辑门都有成对的p型和n型晶体管，它们在逻辑状态上是相反的，从而实现低功耗和高噪声容限。



• 低功耗：



  • CMOS逻辑门在静态状态下（即没有切换状态时）几乎不消耗功率，只有在切换状态时才消耗能量。

  • 这种低功耗特性使得CMOS非常适合用于便携式设备和需要长时间运行的应用。



• 高集成度：



  • CMOS工艺允许在单个芯片上集成大量的晶体管，这使得复杂的集成电路和系统级芯片（SoC）的制造成为可能。



• 可扩展性：



  • CMOS技术可以随着技术的进步而缩小晶体管尺寸，从而实现更高的性能和更低的功耗。



• 高噪声容限：



  • CMOS电路设计具有较高的噪声容限，能够在电压波动下稳定工作。



• 广泛的应用：



  • CMOS技术不仅用于数字逻辑电路，还用于模拟电路、存储器（如SRAM、DRAM）、微处理器、微控制器和其他许多类型的集成电路。



• 可靠性：



  • CMOS电路通常具有较长的使用寿命和较高的可靠性。



• 易于制造：



  • CMOS工艺流程相对简单，易于制造，且制造成本随着技术的发展逐渐降低




CMOS技术的局限性：

• 泄漏电流：随着特征尺寸的缩小，泄漏电流问题变得更加严重，可能影响电路的性能。

• 速度限制：虽然CMOS技术可以提高频率，但存在物理极限，如信号传播延迟和电源电压限制。

• 热管理：随着集成度的提高，热管理成为设计高性能CMOS电路的一个重要考虑因素。


RS232协议

RS232是一种串行通信协议，其全称为"Recommended Standard 232"，由美国电子工业协会(EIA)在1960年发布，并被国际电信联盟(ITU)作为V.24标准采纳。
工作原理：

• RS232通过串行通信方式传输数据，数据在发送端被串行化，然后通过物理线路发送到接收端，接收端再将串行数据解串行化。

• RS232支持全双工通信，即同时发送和接收数据。数据传输为异步方式，意味着数据位、起始位、停止位等不需要同步时钟信号。


特点：

• 电气特性：
  ​        RS232使用正负电压表示二进制数据，其中-3V至-15V表示二进制"1"（逻辑"1"），+3V至+15V表示二进制"0"（逻辑"0"）。

• 信号速率：
  ​        RS232规定的标准传送速率（波特率）范围从300bps到115.2kbps，可以适应不同速率的设备。

• 连接距离：
  ​        RS232适合短距离通信，标准最大传输距离为50英尺（约15米），但通过信号增强或使用调制解调器可以扩展到更远距离166。

• 信号线定义：
  ​        RS232定义了多个信号线的功能，包括数据发送(TX)、数据接收(RX)、载波检测(CD)、载波发送(TD)等，但实际使用中通常只需要RXD、TXD和GND三条线。

• 配置灵活性：
  ​        用户可以根据需要配置数据位（7或8位）、停止位（1或2位）、奇偶校验位等参数


优势：

• 通用性：
  ​        RS232是一种广泛使用的串行通信标准，支持多种设备之间的通信。

• 抗干扰能力：
  ​        由于使用正负电压表示数据，RS232具有较高的抗干扰能力，适用于工业环境。

• 灵活性：
  ​        RS232支持灵活的数据传输配置，适应不同的通信需求。

• 成本效益：
  ​        RS232设备和接口相对便宜，易于实现。

• 易于编程：
  ​        RS232通信协议简单，易于编程实现。
  缺点:


  • 传输速率较低：
    ​        RS232的传输速率通常最高为115.2kbps184，与现代的通信技术如USB、以太网等相比，速度较慢。

  • 连接线较多：
    ​        RS232接口通常使用DB9或DB25连接器，包含多个引脚，这增加了物理连接的复杂性。

  • 设备驱动需求：
    ​        在某些操作系统中，为了使用RS232接口，可能需要安装特定的设备驱动程序。

  • 共模抑制能力差：
    ​        RS232采取的是单端不平衡传输方式，数据信号都是相对于地信号的，因此对共模干扰的抑制能力较差。

  • 传输距离有限：
    ​        RS232的最大传输距离标准值为50英尺（约15米），实际应用中通常只能达到这个距离的一定比例。

  • 易损坏接口电路：
    ​        RS232接口的信号电平值较高，可能会损坏接口电路的芯片，且与TTL电平不兼容，需要电平转换电路。

  • 抗噪声干扰性弱：
    ​        由于RS232使用共地传输形式，容易产生共模干扰，因此在噪声较大的环境下可能影响通信质量。

  • 技术逐渐被淘汰：
    ​        随着新技术的发展，如USB和无线通信技术，RS232技术逐渐在一些应用领域被替代，尤其是在需要高速数据传输的场合。




RS485协议

RS485协议，也称为EIA/TIA-485，是一种串行通信标准，广泛应用于工业自动化、智能家居、数据采集和远程控制等领域。
工作原理：

RS485采用差分信号传输方式，数据信号通过两条线（A线和B线）进行传输，两条线之间的电压差值代表数据信号，实现数据的传输。
电气特性：

逻辑"1"通常定义为A线相对于B线在-2V至-6V之间，逻辑"0"定义为A线相对于B线在+2V至+6V之间。
低电平表示逻辑"1"，高电平表示逻辑"0"。
特点：

• 终端电阻设置：在RS485总线两端需要设置终端电阻，通常为120欧姆，以消除信号反射。

• 多点通信：RS485支持多点通信，实现主从设备间的双向通信。


优点：

• 多节点通信能力：RS485支持在单一总线上连接多达32个或更多的设备。

• 长距离传输：RS485能够在较长的距离上进行数据传输，最远可达1200米。

• 高速传输：RS485支持较高的数据传输速率，最高可达10 Mbps。

• 抗干扰能力强：采用差分信号传输方式，RS485具有良好的抗干扰能力，适合在高噪声环境下使用。

• 双向通信：RS485支持双向通信，可以同时进行发送和接收数据。

• 灵活性和可扩展性：RS485可以灵活配置，并可通过转换器与其他串行接口标准互联。


缺点：

• 硬件复杂性：RS485的硬件设计相对复杂，需要考虑差分信号传输和多节点通信。

• 配置和调试困难：多节点通信要求正确配置每个设备的地址和参数，配置和调试过程复杂。

• 延迟问题：在长距离传输时，RS485可能存在传输延迟，影响实时性要求高的应用。

• 敷设和维护成本：需要通过架设电力线传输数据，后期维护成本高。

• 施工成本：在大型系统中，大量敷设通信线缆会大大增加施工成本。


扩展学习：差分信号

差分信号是一种在信号传输中广泛使用的电气信号形式，特别是在高速通信和长距离传输中。它通过成对的导线传输信号，这两条导线被称为差分对，它们之间的电压差代表了传输的数据。
差分信号在许多应用中非常重要，特别是在需要高可靠性和高速数据传输的场合，如以太网、USB、HDMI、RS-485等通信协议中都采用了差分信号技术。
工作原理：

• 电压差表示：差分信号不是通过单一导线相对于共同的地线来传输信号，而是通过测量一对导线之间的电压差来表示信号状态。

• 信号对：差分信号通常使用两根导线，一根称为正（+），另一根称为负（-）。数据的逻辑"0“和”1"由这两根导线间的电压差决定。

• 共模抑制：差分信号的一个关键优势是其对共模噪声的抑制能力。即使两条导线上都存在噪声，只要噪声在两条线上是相同的（共模噪声），它们之间的电压差不会受到影响，从而保证了信号的完整性。


优点：

• 抗干扰能力强：由于差分信号只关心两条导线间的电压差，它对外部电磁干扰不敏感，提高了信号的完整性和可靠性。

• 信号完整性：差分信号在高速传输时能够保持信号的完整性，减少信号失真，适合于高速数据通信。

• 长距离传输：差分信号由于其抗干扰的特性，可以在较长的距离上进行稳定传输，适合于远程通信。

• 电磁兼容性好：差分信号减少了电磁辐射，因为两条导线上的电流方向相反，它们的磁场会相互抵消。

• 噪声容限高：差分信号电路通常具有较高的噪声容限，能够抵抗一定程度的电压波动。

• 双向通信能力：差分信号可以方便地实现双向通信，即在同一对导线上既可以发送数据也可以接收数据。


缺点：

• 成本较高：由于需要成对的导线，差分信号在布线上的成本和复杂度可能会高于单端信号。

• 设计复杂性：差分信号的设计和调试可能比单端信号更复杂，需要考虑匹配、终端电阻等因素。

• 功耗问题：在某些情况下，差分信号电路的功耗可能会比单端信号电路稍高。

• 信号转换需求：在与单端信号系统接口时，可能需要额外的电路来转换差分信号和单端信号。


TTL与RS232、RS485在数据传输速度和距离方面的比较

• 在数据传输速度方面，TTL的速度比RS485要快。TTL可以达到每秒几十万次的逻辑操作，而RS485的速度只能达到每秒几十万次的数据传输。这表明在处理速度上，TTL具有优势。

• 在数据传输距离方面，正常情况下，通讯距离的顺序是：TTL < RS232 < RS485.具体来说，TTL的通讯距离一般在1米以内，RS232的通讯距离为15米，而RS485的通讯距离可达1.2km。这说明在长距离通信方面，RS485和RS232相比TTL有明显的优势。


三极管的相关介绍

三极管，全称为半导体三极管，也被称为双极型晶体管或晶体三极管，是一种控制电流的半导体器件。它是电子工程中最基本的元件之一，具有多种作用和广泛的应用。
概念：

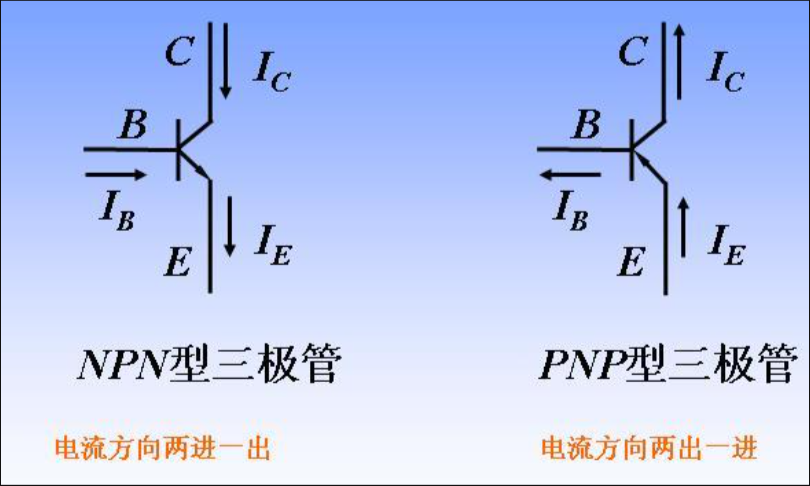

三极管由两层半导体材料组成，通常是由N型和P型半导体交替层叠形成两个PN结，从而形成三个区：发射区、基区和集电区。根据PN结的组合方式，三极管分为NPN型和PNP型两种。
结构：

• 发射极（Emitter）：发射区是三极管中提供多数载流子（N型半导体中的电子或P型半导体中的空穴）的区域。

• 基极（Base）：基区很薄，用来控制发射极和集电极之间的电流流动。

• 集电极（Collector）：集电区是收集从发射区经过基区的载流子的区域。


作用：

• 电流放大：三极管能够将微弱的电信号放大成幅度值较大的电信号。这是通过控制基极电流来实现的，基极电流的微小变化可以引起集电极电流的较大变化，这个特性被称为三极管的放大作用。

• 开关作用：三极管可以用作数字电路中的开关，控制电路的通断。当基极电流达到一定阈值时，三极管导通，允许电流从集电极流向发射极；当基极电流小于阈值时，三极管截止，阻止电流流动。

• 控制电流或电压：三极管可以根据输入信号的大小和类型，通过电流和电压的变化来控制器件的功率、频率和负载。

• 信号调制：在无线通信中，三极管可以用来调制信号，实现信号的频率、相位或幅度变化。

• 电子信号的开关操作：三极管可以作为无触点开关，用于控制较高功率的电子设备，如电机、灯光等。


工作原理：

三极管的工作原理基于半导体材料的掺杂和PN结的特性。在NPN型三极管中，发射极提供自由电子，基极薄且掺杂浓度高，使得电子容易从发射极扩散到基极，并进一步被集电极收集。PNP型三极管的工作原理与NPN型相反，它使用空穴作为载流子。
重要参数：

• 电流放大系数（β）：也称为增益，表示基极电流变化引起集电极电流变化的倍数。

• 功率容量：三极管能够处理的最大功率。

• 工作频率：三极管在不失真的情况下可以处理的信号频率。
