IMX6ULL开发板spi OLED驱动

本文是IMX6ULL开发板spi OLED驱动学习笔记，方便后面查看时快速的回顾，而不需要一点点的看视频
视频地址：
https://www.bilibili.com/video/BV1Yb4y1t7Uj?p=144&spm_id_from=pageDriver&vd_source=1d93d6a5e22d4b223c6c3ac4f5727eb8
视频选集：P141 - P150

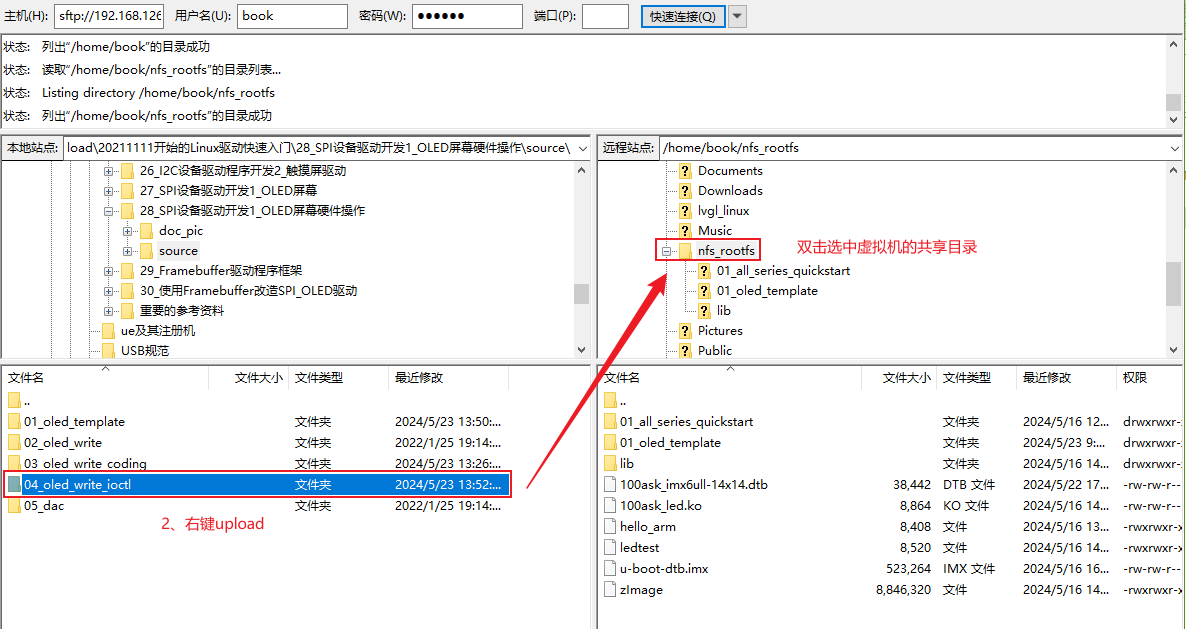

1、将文件上传到虚拟机共享目录

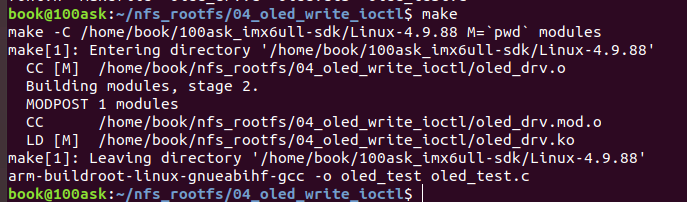

2、make编译出驱动

3、修改设备树
vim 100ask_imx6ull-14x14.dts

1. &ecspi1 {
2.     pinctrl-names = "default";
3.     pinctrl-0 = <&pinctrl_ecspi1>;
4.
5.     fsl,spi-num-chipselects = <2>;
6.     cs-gpios = <&gpio4 26 GPIO_ACTIVE_LOW>, <&gpio4 24 GPIO_ACTIVE_LOW>;
7.     status = "okay";
9.     oled: oled {
10.         compatible = "100ask,oled";
11.         reg = <0>;
12.         spi-max-frequency = <1000000>;
13.         dc-gpios = <&gpio4 20 GPIO_ACTIVE_HIGH>;
14.     };

复制代码

编译设备树：

注意：必须退回到linux内核目录里编译
将设备树文件放到共享目录：
cp arch/arm/boot/dts/100ask_imx6ull-14x14.dts /home/book/nfs_rootfs/
4、替换设备树
进入开发板，将设备树拷贝到/boot之后重启
mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt

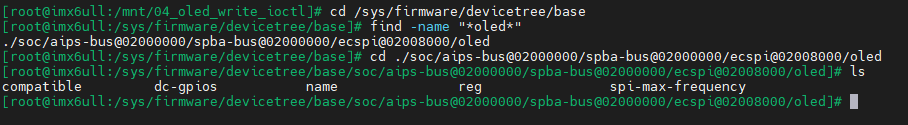

5、验证设备树
进入设备树查找oled
cd /sys/firmware/devicetree/base
find -name "*oled*"

进入oled目录查看：
cd ./soc/aips-bus@02000000/spba-bus@02000000/ecspi@02008000/oled

6、安装驱动
·insmod oled_drv.ko·

7、执行oled_test验证
./oled_test /dev/myoled
