通过COM组件在Web上实现Kinect骨骼追踪、声控截屏保存的功能

磁呃泵 2025-5-29 15:48:25
      前些天在淘宝上订购了Kinect，刚刚到货，对于这个新鲜的玩意儿，自己赶紧卸开包裹，插上PC机，先前已经装好了Kinect SDK（官方下载地址：http://research.microsoft.com/en-us/um/redmond/projects/kinectsdk/download.aspx）

希望自己的机子能够跑得动DEMO，最后送了一口气，正常运行：）。当然了，既然Kinect已经入手，自己打算也小小地练一下手，因为自己目前主要从事Web方面的开发，自然想到，如果能够在网页上能够运行Kinect该有多好啊！后来考虑了三种方案：

1）在Web应用程序上引用Kinect SDK的DLL（Microsoft.Research.Kinect.dll），可以正常引用，通过img标签或者页面输出图像流的方式显示Bitmap图像，当然你还需要定时刷新页面，当然这种方式的缺点可想而知，就是不够实时性。并且增加了服务器的负担。
2）通过Silverlight应用程序的方式，但是目前SL4/5均不支持Kinect的dll，这是由于Kinect是个.Net Framework的类库，非SL支持的客户端类库。另外，在非OOB的模式下，也SL目前不支持自定义的COM组件，希望微软团队将来能够让SL也支持Kinect。
3）通过ActiveX的COM组件技术，通过开发窗体组件，产生ActiveX插件，嵌套在IE浏览器中进行显示。

      于是，我考虑了最简单的方式，通过ActiveX的技术在网页上对Kinect相关基本功能进行展示。
本文会分成三个部分来叙述：
一、ActiveX插件的实现；
二、Kinect基本功能的实现；
三、ActiveX的安装；

具体实现
第一部分  ActiveX插件的实现


1） 创建一个新的解决方案，叫做MyFirstKinect。

2）接着创建一个Windows窗体控件库，用于做ActiveX的插件，项目叫做MyFirstKinectControl


3）在MyFirstKinectControl项目的右键点击“属性”，选择“生成”项：

将”为COM互操作注册”勾上，然后关闭。

4）打开AssemblyInfo.cs：

将ComVisible设置为true，并将下面这行注释掉（这个很重要，切记！）

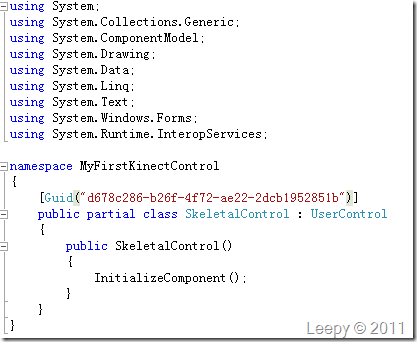

对应地，需要在自定义窗体控件上加上该Guid：

至此，一个基本的COM组件已经实现了，现在来看下该如何在浏览器上显示ActiveX插件。

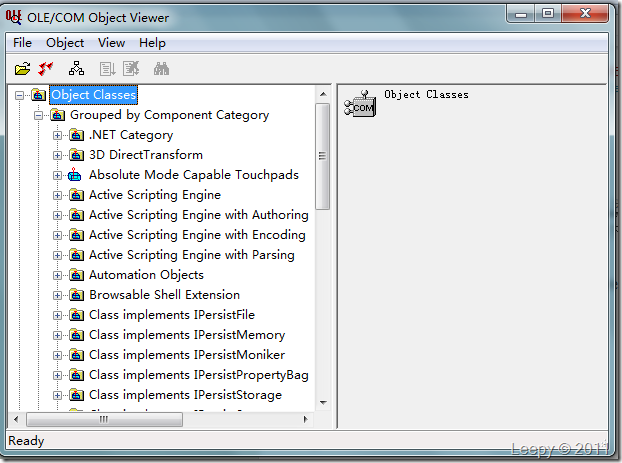

5）打开Visual Studio的命令提示符：输入“oleview”，页面会打开一个“OLE/COM Object Viewer”应用程序：

由于我是使用C#创建的COM组件,于是在“.NET Category”寻找刚才创建的”MyFirstKinectControl”：

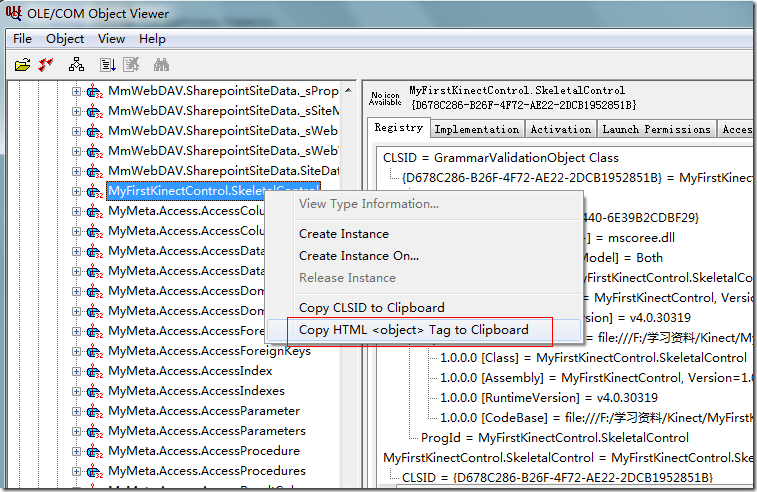

右键选择“Copy HTML Tag to Clipboard”，得到：


6）然后我在自定义窗体控件上（SkeletalControl.cs），随便加入点东西上去，比如按钮、标签等等。

7）然后新创建一个Web应用程序的项目（WebApp），重新编译。将上面的代码复制到Html或相关页面中。

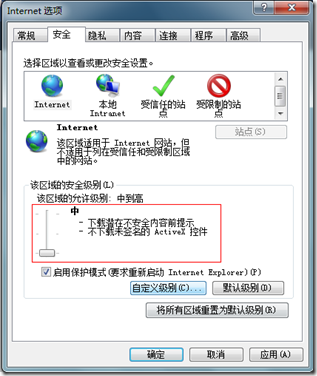

在IE正常状态下，发现插件无法正常显示。于是，把浏览器的安全级别调低：

继续运行：

就可以正常显示插件了。当然这种方式造成了浏览器使用上的危害性，所以不建议这样来使用。

8）如果想要在不调整浏览器安全级别的情况下，又能够在浏览器上正常显示插件，这样就必须调整一些代码：
  1. [Guid("CB5BDC81-93C1-11CF-8F20-00805F2CD064"), InterfaceType(ComInterfaceType.InterfaceIsIUnknown)]
  2. public interface IObjectSafety
  3. {
  4.     // methods
  5.     void GetInterfacceSafyOptions(
  6.         System.Int32 riid,
  7.         out System.Int32 pdwSupportedOptions,
  8.         out System.Int32 pdwEnabledOptions);
  9.     void SetInterfaceSafetyOptions(
  10.         System.Int32 riid,
  11.         System.Int32 dwOptionsSetMask,
  12.         System.Int32 dwEnabledOptions);
  13. }
复制代码
添加一个IObjectSafety的接口，并且Guid是固定的。
SkeletalControl继承这个接口：
  1. [Guid("d678c286-b26f-4f72-ae22-2dcb1952851b")]
  2. public partial class SkeletalControl : UserControl, IObjectSafety
  3. {
  4.     public SkeletalControl()
  5.     {
  6.         InitializeComponent();
  7.     }
  9.     #region IObjectSafety 成员
  11.     public void GetInterfacceSafyOptions(Int32 riid, out Int32 pdwSupportedOptions, out Int32 pdwEnabledOptions)
  12.     {
  13.         pdwSupportedOptions = 1;
  14.         pdwEnabledOptions = 2;
  15.     }
  17.     public void SetInterfaceSafetyOptions(Int32 riid, Int32 dwOptionsSetMask, Int32 dwEnabledOptions)
  18.     {
  19.
  20.     }
  22.     #endregion
  23. }
复制代码
接着重新编译并运行Web程序，运行结果为：

这样，你就不需要调整浏览器的安全级别，就可以正常显示ActiveX插件了。

第二部分 Kinect的基本功能实现


      从这一部分起，我将开始介绍Kinect如何实现一些基本功能：包括视频监控、骨骼追踪以及声控截屏的功能。

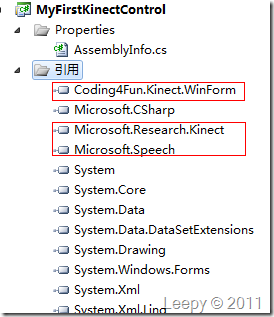

1）项目中引用以下的Dll：

其中Microsoft.Research.Kinect就是在电脑上装好Kinect SDK后可以引用的类库；
另外地，Coding4Fun.Kinect.WinForm是一个基于SDK的DLL的相关封装好的一些功能类库，网上开源地址为：http://c4fkinect.codeplex.com/；
Microsoft.Speech是一个微软提供的语音识别的基本类库，也包含相关的SDK，并且和Kinect进行绑定的相关类库，具体地址在Kinect SDK中的相关文档也有说明：
- Speech Platform Runtime (v10.2) x86. Even on x64 platforms the x86 needs to be used because the MSR Kinect SDK runtime is x86
  http://www.microsoft.com/downloads/en/details.aspx?FamilyID=bb0f72cb-b86b-46d1-bf06-665895a313c7
- Speech Platform SDK (v10.2)
  http://www.microsoft.com/downloads/en/details.aspx?FamilyID=1b1604d3-4f66-4241-9a21-90a294a5c9a4&displaylang=en
- Kinect English Language Pack: MSKinectLangPack_enUS.msi (available in the same location as the Kinect For Windows SDK)

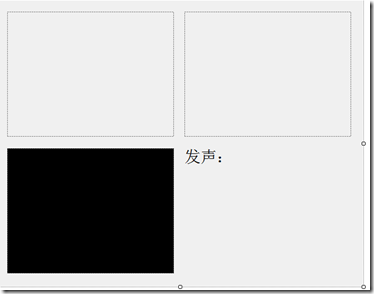

2）在控件页面上创建三个PictureBox的控件：

三个图片框将分别用来存放：深度图视频、普通视频、以及骨骼追踪。

3）编写相关代码：
  1. using Microsoft.Research.Kinect.Nui;
  2. using Coding4Fun.Kinect.WinForm;
  4. Runtime nui;
  6. private void SkeletalControl_Load(object sender, EventArgs e)
  7. {
  8.     nui = new Runtime();
  10.     try
  11.     {
  12.         nui.Initialize(
  13.             RuntimeOptions.UseDepthAndPlayerIndex
  14.             | RuntimeOptions.UseSkeletalTracking
  15.             | RuntimeOptions.UseColor);
  16.     }
  17.     catch (InvalidOperationException)
  18.     {
  19.         MessageBox.Show("Runtime initialization failed. Please make sure Kinect device is plugged in.");
  20.         return;
  21.     }
  23.     try
  24.     {
  25.         nui.VideoStream.Open(ImageStreamType.Video, 2, ImageResolution.Resolution640x480, ImageType.Color);
  26.         nui.DepthStream.Open(ImageStreamType.Depth, 2, ImageResolution.Resolution320x240, ImageType.DepthAndPlayerIndex);
  27.     }
  28.     catch (InvalidOperationException)
  29.     {
  30.         MessageBox.Show("Failed to open stream. Please make sure to specify a supported image type and resolution.");
  31.         return;
  32.     }
  34.     nui.DepthFrameReady += new EventHandler<imageframereadyeventargs>(nui_DepthFrameReady);
  35.     nui.SkeletonFrameReady += new EventHandler<skeletonframereadyeventargs>(nui_SkeletonFrameReady);
  36.     nui.VideoFrameReady += new EventHandler<imageframereadyeventargs>(nui_VideoFrameReady);
  37. }</imageframereadyeventargs></skeletonframereadyeventargs></imageframereadyeventargs>
复制代码
其中DepthFrameReady，VideoFrameReady，SkeletonFrameReady分别用来追踪深度图、普通视图、骨骼图所产生的事件。
  1. void nui_DepthFrameReady(object sender, ImageFrameReadyEventArgs e)
  2. {
  3.      pictureBoxDepth.Image = e.ImageFrame.ToBitmap();
  4. }
  6. void nui_VideoFrameReady(object sender, ImageFrameReadyEventArgs e)
  7. {
  8.      pictureBoxVideo.Image = e.ImageFrame.ToBitmap();
  9. }
  11. void nui_SkeletonFrameReady(object sender, SkeletonFrameReadyEventArgs e)
  12. {
  13.      Graphics graphics = this.pictureBoxSkeleton.CreateGraphics();
  15.      pictureBoxSkeleton.Refresh();
  17.      SkeletonFrame skeletonFrame = e.SkeletonFrame;
  18.      int iSkeleton = 0;
  20.      foreach (SkeletonData data in skeletonFrame.Skeletons)
  21.      {
  22.          if (SkeletonTrackingState.Tracked == data.TrackingState)
  23.          {
  24.              // Draw bones
  25.              graphics.DrawLines(pen, getBodySegment(data.Joints, JointID.HipCenter, JointID.Spine, JointID.ShoulderCenter, JointID.Head));
  26.              graphics.DrawLines(pen, getBodySegment(data.Joints, JointID.ShoulderCenter, JointID.ShoulderLeft, JointID.ElbowLeft, JointID.WristLeft, JointID.HandLeft));
  27.              graphics.DrawLines(pen, getBodySegment(data.Joints, JointID.ShoulderCenter, JointID.ShoulderRight, JointID.ElbowRight, JointID.WristRight, JointID.HandRight));
  28.              graphics.DrawLines(pen, getBodySegment(data.Joints, JointID.HipCenter, JointID.HipLeft, JointID.KneeLeft, JointID.AnkleLeft, JointID.FootLeft));
  29.              graphics.DrawLines(pen, getBodySegment(data.Joints, JointID.HipCenter, JointID.HipRight, JointID.KneeRight, JointID.AnkleRight, JointID.FootRight));
  30.          }
  31.          iSkeleton++;
  32.      } // for each skeleton
  33. }
  35. private Point getDisplayPosition(Joint joint)
  36. {
  37.      float depthX, depthY;
  38.      nui.SkeletonEngine.SkeletonToDepthImage(joint.Position, out depthX, out depthY);
  39.      depthX = Math.Max(0, Math.Min(depthX * 320, 320));  //convert to 320, 240 space
  40.      depthY = Math.Max(0, Math.Min(depthY * 240, 240));  //convert to 320, 240 space
  41.      int colorX, colorY;
  42.      ImageViewArea iv = new ImageViewArea();
  43.      // only ImageResolution.Resolution640x480 is supported at this point
  44.      nui.NuiCamera.GetColorPixelCoordinatesFromDepthPixel(ImageResolution.Resolution640x480, iv, (int)depthX, (int)depthY, (short)0, out colorX, out colorY);
  46.      // map back to skeleton.Width & skeleton.Height
  47.      return new Point((int)(this.pictureBoxSkeleton.Width * colorX / 640.0), (int)(this.pictureBoxSkeleton.Height * colorY / 480));
  48. }
  50. Point[] getBodySegment(Microsoft.Research.Kinect.Nui.JointsCollection joints, params JointID[] ids)
  51. {
  52.      Point[] points = new Point[ids.Length];
  53.      for (int i = 0; i < ids.Length; ++i)
  54.      {
  55.          points[i] = getDisplayPosition(joints[ids[i]]);
  56.      }
  58.      return points;
  59. }
复制代码
其中，getBodySegment，getDisplayPosition方法将确定骨骼追踪中的20个骨骼点的具体位置。

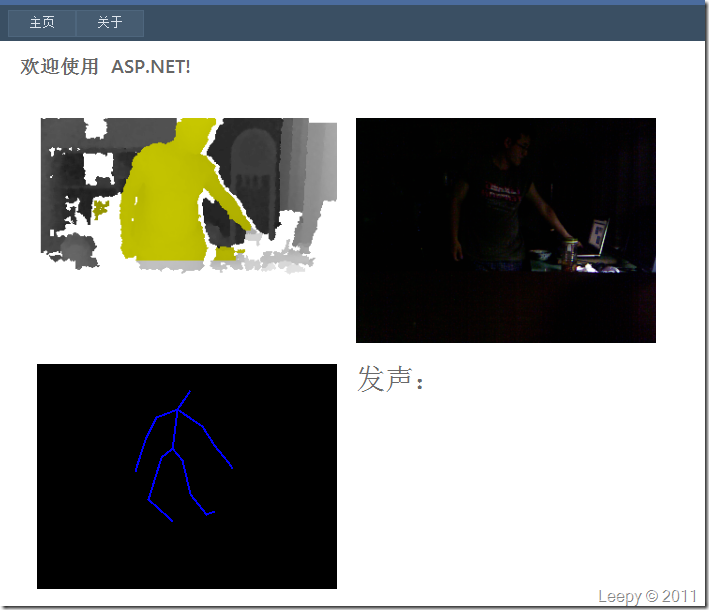

4）接着编译并运行程序，查看Web页面，连上Kinect传感设备，运行结果为：


5）接着，来实现一些声控截屏功能：
  1. using Microsoft.Research.Kinect.Audio;
  2. using Microsoft.Speech.AudioFormat;
  3. using Microsoft.Speech.Recognition;
  7. private const string RecognizerId = "SR_MS_en-US_Kinect_10.0";
  8. private KinectAudioSource kinectSource;
  9. private SpeechRecognitionEngine sre;
  13. // 声控截屏功能
  14. RecognizerInfo ri = SpeechRecognitionEngine.InstalledRecognizers().Where(r => r.Id == RecognizerId).FirstOrDefault();
  15. if (ri == null)
  16. {
  17.     MessageBox.Show("Could not find speech recognizer: {0}. Please refer to the sample requirements.", RecognizerId);
  18.     return;
  19. }
  21. sre = new SpeechRecognitionEngine(ri.Id);
  23. var colors = new Choices();
  24. colors.Add("cut"); //添加cut的英文发音
  26. var gb = new GrammarBuilder();
  27. gb.Culture = ri.Culture; //本地化处理
  28. gb.Append(colors);
  30. var g = new Grammar(gb);
  32. sre.LoadGrammar(g);
  33. sre.SpeechRecognized += SreSpeechRecognized;                    //发音匹配以后的后续处理事件
  34. sre.SpeechHypothesized += SreSpeechHypothesized;                //发音的英文识别事件
  35. sre.SpeechRecognitionRejected += SreSpeechRecognitionRejected;  //拒绝之后的后续处理事件
  37. var thread = new Thread(StartDMO);
  38. thread.Start();
  43. private void StartDMO()
  44. {
  45.      kinectSource = new KinectAudioSource();
  46.      kinectSource.SystemMode = SystemMode.OptibeamArrayOnly;
  47.      kinectSource.FeatureMode = true;
  48.      kinectSource.AutomaticGainControl = false;
  49.      kinectSource.MicArrayMode = MicArrayMode.MicArrayAdaptiveBeam;
  50.      var kinectStream = kinectSource.Start();
  51.      sre.SetInputToAudioStream(kinectStream, new SpeechAudioFormatInfo(
  52.                                            EncodingFormat.Pcm, 16000, 16, 1,
  53.                                            32000, 2, null));
  54.      sre.RecognizeAsync(RecognizeMode.Multiple);
  55. }
  57. void SreSpeechRecognitionRejected(object sender, SpeechRecognitionRejectedEventArgs e)
  58. {
  60. }
  62. void SreSpeechHypothesized(object sender, SpeechHypothesizedEventArgs e)
  63. {
  65. }
  67. void SreSpeechRecognized(object sender, SpeechRecognizedEventArgs e)
  68. {
  69.      lblSpeech.Text = e.Result.Text;
  71.      //屏幕截屏
  72.      Bitmap bmp = new Bitmap(Screen.PrimaryScreen.Bounds.Width, Screen.PrimaryScreen.Bounds.Height);
  73.      Graphics g = Graphics.FromImage(bmp);
  74.      g.CopyFromScreen(0, 0, 0, 0, bmp.Size);
  75.      g.Dispose();
  77.      SaveFileDialog fileDialog = new SaveFileDialog();
  78.      fileDialog.Filter = "JPG File(*.jpg)|*.jpg||";
  79.      DialogResult result = fileDialog.ShowDialog();
  80.      if (result == DialogResult.OK)
  81.      {
  82.          bmp.Save(fileDialog.FileName, System.Drawing.Imaging.ImageFormat.Jpeg);
  83.      }
  84. }
复制代码
在代码中发现，var colors = new Choices(); colors.Add("cut"); //添加cut的英文发音 ，这样当你在传感器前发音“cut”就会进行相关事件的触发，当发音和英文库的单词语音识别向匹配时，将触发SreSpeechRecognized事件。 执行屏幕截图的相关操作。
（注：记得这里需要添加代码gb.Culture = ri.Culture; 如果没有这句代码，有可能导致sre.LoadGrammar(g); 语法加载失败！）

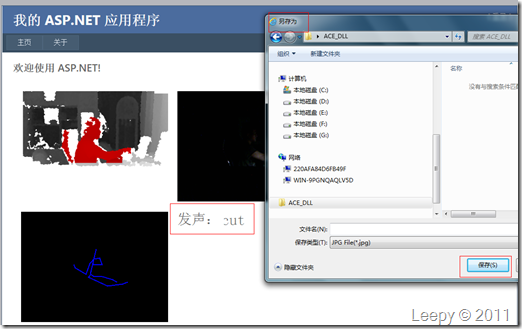

6. 运行结果：

我将刚才发的英文单词，通过文本的方式显示在页面中。

第三部分 ActiveX插件的安装


      由于本文使用的是C#来开发ActiveX插件，所以当你需要安装插件的时候，需要使用regasm命令。那么开始编写脚本：
1）安装脚本：
  1. @echo off
  2. echo 开始安装MyFirstKinectControl......
  3. echo.
  4. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v4.0.30319
  5. if exist "%FrameworkPath%\regasm.exe" goto :Start
  6. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v3.5
  7. if exist "%FrameworkPath%\regasm.exe" goto :Start
  8. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v3.0
  9. if exist "%FrameworkPath%\regasm.exe" goto :Start
  10. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v2.0.50727
  11. if exist "%FrameworkPath%\regasm.exe" goto :Start
  12. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v1.1.4322
  13. if exist "%FrameworkPath%\regasm.exe" goto :Startv
  14. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\1.0.3705
  15. if exist "%FrameworkPath%\regasm.exe" goto :Start
  17. :Start
  18. %FrameworkPath%\regasm.exe MyFirstKinectControl.dll /codebase MyFirstKinectControl.dll
  20. echo 安装完成！
  21. echo.
  23. pause
复制代码

2）卸载脚本：
  1. @echo off
  2. echo 开始卸载MyFirstKinectControl......
  3. echo.
  4. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v4.0.30319
  5. if exist "%FrameworkPath%\regasm.exe" goto :Start
  6. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v3.5
  7. if exist "%FrameworkPath%\regasm.exe" goto :Start
  8. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v3.0
  9. if exist "%FrameworkPath%\regasm.exe" goto :Start
  10. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v2.0.50727
  11. if exist "%FrameworkPath%\regasm.exe" goto :Start
  12. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\v1.1.4322
  13. if exist "%FrameworkPath%\regasm.exe" goto :Startv
  14. set FrameworkPath=%SystemRoot%\Microsoft.NET\Framework\1.0.3705
  15. if exist "%FrameworkPath%\regasm.exe" goto :Start
  17. :Start
  18. %FrameworkPath%\regasm.exe /u MyFirstKinectControl.dll
  20. echo 卸载完成！
  21. echo.
  23. pause
复制代码

这样通过注册COM组件就可以实现Kinect的插件在浏览器上的展示。

附上本文的源代码：MyFirstKinect.rar   谢谢大家阅读！

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！

使用道具 举报
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册
发帖
磁呃泵
2025-5-29 15:48:25

0

粉丝关注

7

主题发布

板块介绍填写区域，请于后台编辑
微信扫一扫
