USB3.0 PHY方案（FT601Q）在 FPGA上的速率验证

一、背景

高通量在体神经信号采集系统，随着通道数增加、增加实时刺激需求等，采用以太网传输面临带宽极限，亟需一种更快的传输介质。
目前以太网的带宽极限：实测800Mbit/s左右，[移植并使用Iperf3测试ARM Linux网口带宽]https://www.cnblogs.com/dy-stairmed/p/18796116
在8port 30K采集速率下：16*64*2*8*30k = 491.5Mbit/s接近传输极限。
因此采用USB3.0 传输，理论传输带宽：5Gb/s。通过前期调研，目前USB3.0 PHY方案一般通过 FPGA实现。
二、硬件方案

FT601Q FIFO-USB3.0 Bridge，理论：400MB/s,连接至ZYNQ_PL端。

三、逻辑架构设计

• 系统框图


采用两个异步fifo实现多比特跨时钟域处理，将硬件接口转换为 FIFO的读写接口，后续可以根据应用调整为
AXI-STREAM接口。

2. 引脚定义：

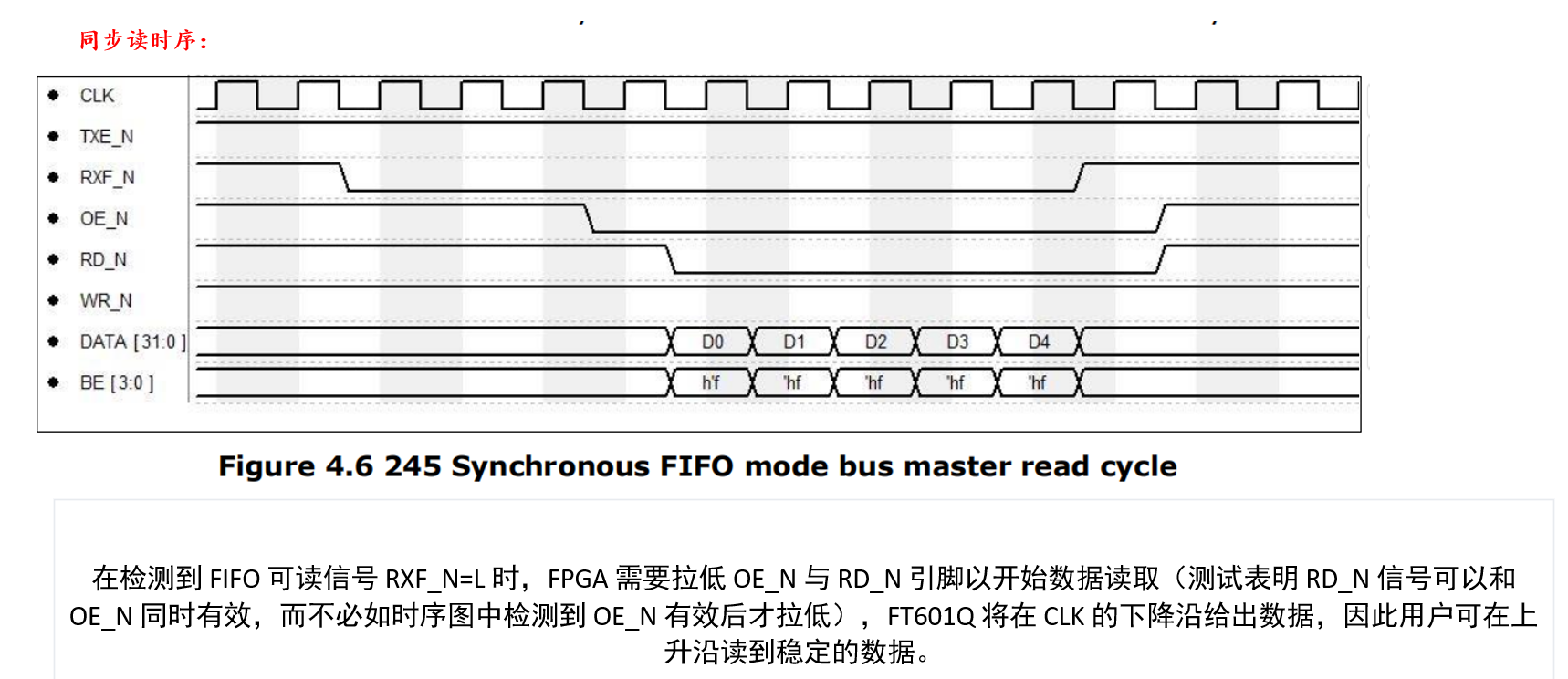

3. 拟实现的读写时序

四、代码

• 驱动module


点击查看代码[code]/*  * file                        : FT601Q.v * author                : D.y * date                        : 2025-03-19 * version                : v0.1 * description        : usb3.0  FT601Q-QFN76 write and read control rtl.use 245 Synchronous FIFO mode.first release                                  use async fifo to deal with multi bit cross clock domain                                  actual test result: 380MB/s for read,340MB/s for write * */module FT601Q(input                                clk,                        //sysclk,50Mhz at leastinput                                rst_n,          //active low//---------------FT601Q------------------input                                USB_CLK,                //FT601Q phy output clk, configure to 100MHz using FT600ChipConfigurationProgUtility_v1.3.0.2)inout                [31:0]        USB_D,                        //32bit data inout，I/Oinout                [3:0]        USB_BE,                        //Byte Enable，active high,4'b1111 means using 4 Channelinput                                USB_TXE,                //FT601Q-FIFO write enable?601Q-FIFO not full），active lowinput                                USB_RXF,                //FT601Q-FIFO read enable ?601Q-FIFO not empty），active lowoutput        reg                        USB_OE,                        //FT601Q Data Output Enable active lowoutput        reg                        USB_RD,                        //FT601Q-read  enable，active lowoutput        reg                        USB_WR,                        //FT601Q-write enable，active lowinout                                USB_Wakeup,//Suspend/Remote Wakeup pin by default Low when USB is active, high when USB is in suspend. //Application can drive this pin low in in USB suspend to generate a remote wakeup signal to the USB host.output        reg                        USB_RSTn,                //RESET_N，USB_EN，enable useoutput                                USB_SIWU,                //reserved，should pull-upinout                                USB_GPIO0,                //GPIO0 inout                                USB_GPIO1,                //GPIO1//-------------FPGA Control------------------input                                wr_en,                        //active highinput                [31:0]        wrdat,output                                full,input                                rd_en,                        //active highoutput                [31:0]        rddat,output                                empty);//-------------------------state define------------------------------localparam                RESET        =  8'h01;localparam                IDLE        =  8'h02;localparam                WRITE        =  8'h04;                //write fifo not empty，and USB_TXE keep low ，push data into USBlocalparam                READ        =  8'h08;                //USB_RXF keep low，and read fifo not full，read data to read fifo//-------------------------signal define-----------------------------reg                [7:0]           state                = RESET;reg                [7:0]           next_state        = RESET;wire                           w_fifo_full;wire                           w_fifo_empty;wire                           r_fifo_full;wire                           r_fifo_empty;reg                                   w_fifo_rden                = 1'b0;reg                                   r_fifo_wren                = 1'b0;wire                           fifo_rst;reg                [7:0]           rst_cnt                        = 8'd0;assign                           fifo_rst                    = ~rst_n;//----------------------------iobuf---------------------------------wire        [31:0]        USB_D_buf;(* mark_debug = "true" *) reg                        USB_D_link        = 1'b0;assign        USB_D        = (USB_D_link)? USB_D_buf : 32'dz;wire                        GPIO0_buf;wire                        GPIO1_buf;reg                                GPIO_link        = 1'b0;assign                GPIO0_buf        = 1'b0;assign                GPIO1_buf        = 1'b0;assign                USB_GPIO0        = (GPIO_link)? GPIO0_buf : 1'bz;assign                USB_GPIO1        = (GPIO_link)? GPIO1_buf : 1'bz;wire        [3:0]        USB_BE_buf;reg                                USB_BE_link        = 1'b0;reg     [31:0]   USB_DATA;reg              r_fifo_wren_r1;assign        USB_BE_buf        = 4'b1111;assign        USB_BE                = (USB_BE_link)? USB_BE_buf : 4'dz;(* mark_debug = "true" *) wire [31:0] debug_data ;//----------------------------logic---------------------------------// for debud onlyassign debug_data = USB_D;//always @(posedge USB_CLK) begin//        if(USB_BE_link)//                debug_data
