前言
在制造业、建筑设计和工程管理等相关领域，CAD图纸是核心资产，但海量图纸的管理与检索长期存在三大痛点：
- 全文检索难：传统方式需逐张打开图纸人工查找，耗时耗力；-
- 相似图纸匹配低效：设计师常需复用历史图纸，但人工比对相似度误差率高；
- 精准搜索依赖经验：非专业人员难以通过模糊描述快速定位图纸内容。
为此，唯杰地图 https://vjmap.com 推出三项智能搜索方案：
- CAD图纸秒搜：基于现代化全文搜索和索引引擎，秒级检索图纸内所有文字、图层、块名称、线型名称等，支持多条件组合查询；
- 相似度搜索：采用SIFT算法和深度学习模型，提取几何特征与拓扑结构，精准匹配相似图纸；
- AI语义搜索：通过大模型解析自然语言指令（如“找查找半径为10的红色的圆”），直接查出具体图中符合条件的圆。
通过这三项技术，让图纸从“沉睡的档案”变为“可对话的数据资产”。
一、CAD图纸秒搜
进入唯杰地图云端管理平台 在搜索框输入要查询的内容，即可秒搜所有相关的图纸，实现图文并茂的方式呈现。
1.1 搜索入口
- 在顶部导航栏的搜索框中输入要搜索的内容
- 支持搜索图中文字、图层名称、块名称、线型名称、填充符号名等
1.2 搜索建议
- 输入过程中会实时显示搜索建议
- 点击建议项可以快速填充搜索内容
1.3 高级过滤
- 点击搜索框右侧的过滤图标
- 在下拉菜单中选择"高级过滤选项"
1.4 过滤条件说明
- 地图版本
- 可以输入mapid或mapid_version
- 多个版本用逗号分隔
- 点击"选择"按钮可以从列表中选择地图
- 文档类型
- 支持多种类型的选择：
- 单行文字 (1)
- 多行文本 (2)
- 属性注记 (3)
- 块属性注记 (4)
- 图层 (5)
- 块名称 (6)
- 线型名称 (7)
- 填充符号名称 (8)
- 用户自定义 (9)
- 可以多选
- 时间范围
- 支持两种格式：
- 天数：如"7"表示最近7天
- 日期范围：如"2024-01-01~2024-01-31"
- 边界框
- 格式：minX,minY,maxX,maxY
- 点击"选择"按钮可以从地图上选择范围, 通过范围可以查询所有图纸中相同范围内的文字
- 结果限制
- 可以设置返回结果的最大数量
- 范围：1-10000
- 默认值：1000
1.5 刷新索引
- 在过滤下拉菜单中选择"刷新全文索引数据"
- 用于更新搜索索引，确保搜索结果最新
1.6 清除过滤
- 在过滤下拉菜单中选择"清除所有过滤"
- 快速清除所有已设置的过滤条件
1.7 使用技巧
- 多个关键词用空格分隔可以进行组合搜索
- 点击某个结果项的"排序"按钮，可以将其设为参照点, 其他结果项会显示到该点的距离，并可以按距离排序
二、CAD图相似度匹配
图像相似度匹配通过向量化的方法，主要分为特征提取、向量表示和相似度计算三个步骤。
- 1、特征提取 将图像转换为高维特征向量是匹配的基础，常用方法包括： 传统算法：如SIFT（尺度不变特征变换）、SURF（加速稳健特征）、ORB（定向FAST）等，提取局部关键点及其描述子。 深度学习方法：使用CNN（卷积神经网络）提取全局或局部特征，生成更具语义信息的向量
- 2、 向量表示 向量化：将提取的特征整合为固定长度的向量
- 3、相似度计算 通过距离或相似度度量比较向量： 欧氏距离：计算向量间的直线距离，适用于空间分布相似性 余弦相似度：衡量向量方向一致性。 汉明距离：用于二进制哈希向量（如感知哈希），统计不同比特数
在唯杰地图云端管理平台 中，在要匹配的图的操作菜单下面，点击地图相似度排序, 返回的结果会按与此图的相似度进行排序。
三、AI智能查询
对于具体的CAD图，可通过AI语义的方式对图中内容进行查询。

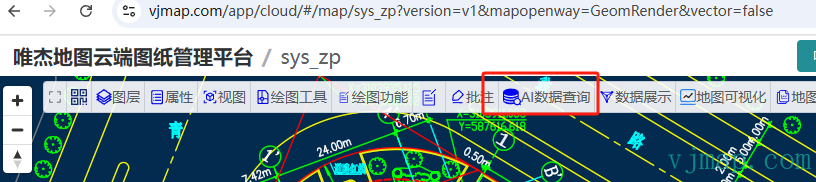

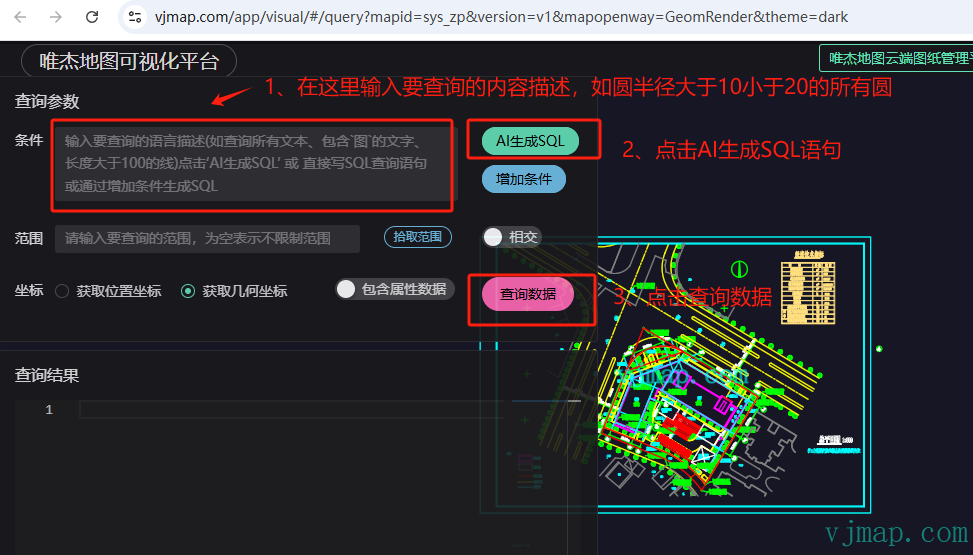

可在 唯杰地图云端管理平台中，打开地图。点击工具栏上面的AI数据查询 进入 AI数据查询可视化查询工具
示例地址: https://vjmap.com/app/visual/#/query?mapid=sys_zp&version=v1&mapopenway=GeomRender&theme=dark
演示教程
