开源免费！一个在线的数据库实体关系绘图工具！

大家好，我是 Java陈序员。
之前，给大家介绍过一款基于实体连接图的数据库设计工具。
可视化！一款基于实体连接图的数据库设计工具！
今天，给大家介绍一个同款的在线数据库实体关系绘图工具。

关注微信公众号：【Java陈序员】，获取开源项目分享、AI副业分享、超200本经典计算机电子书籍等。

项目介绍

drawDB —— 一个开源免费的在线数据库图表编辑器，通过鼠标拖拽可视化设计数据库，并支持直接导出 SQL 脚本，是开发必备的一款高效工具。

功能特色：

• 支持多种数据库类型： MySQL、PostgreSQL、SQLite、MariaDB、SQL Server、Oracle 等

• 数据库操作：提供了创建、导入、导出、保存、删除数据库图等功能

• 编辑功能：支持撤销、重做、复制、粘贴、删除等常见编辑操作

• 视图设置：可以调整视图，如显示网格、显示关系、调整主题、缩放等

• 自定义模板：允许用户保存和使用自定义模板


功能体验

1、在开始使用 drawDB 时，需要先选择数据库类型，目前支持多种数据库

2、选择好数据库后，就可以开始设计表，点击添加表

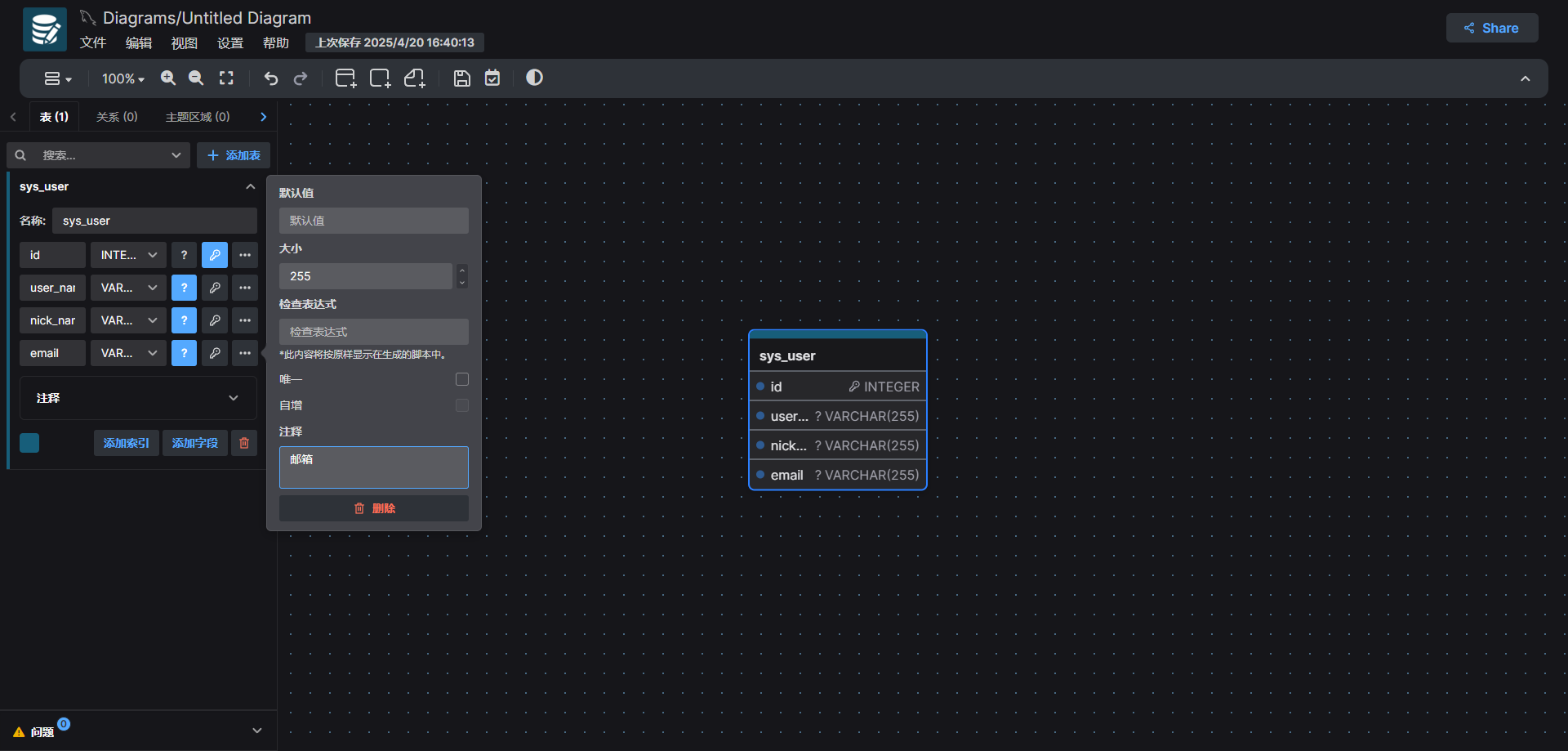

3、选择左侧的表信息，编辑修改表名、注释等信息

4、点击添加索引、添加字段开始编辑表字段信息

5、依葫芦画瓢，依次设计表结构信息

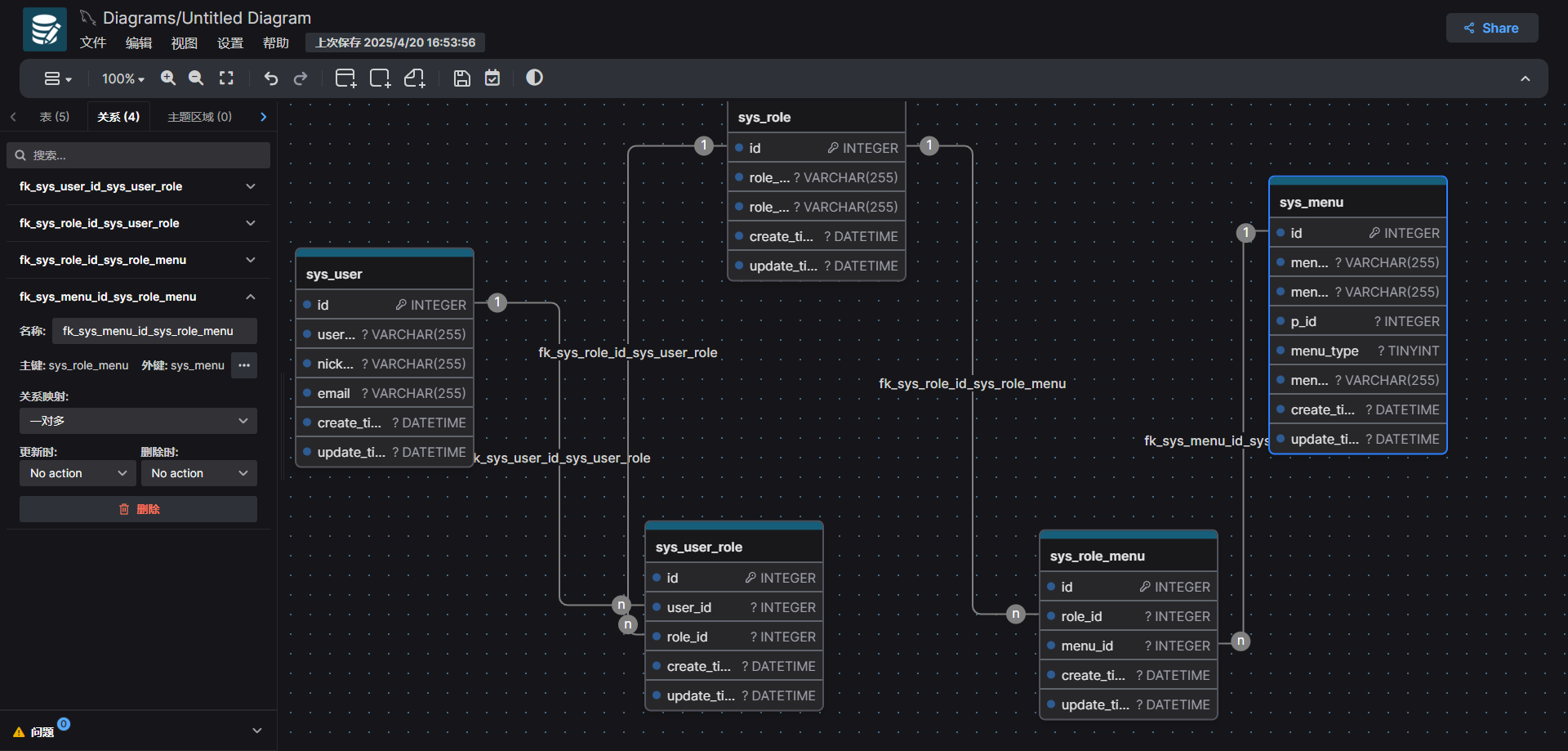

6、当设计好表结构后，可以添加关联关系，连接对应表字段信息

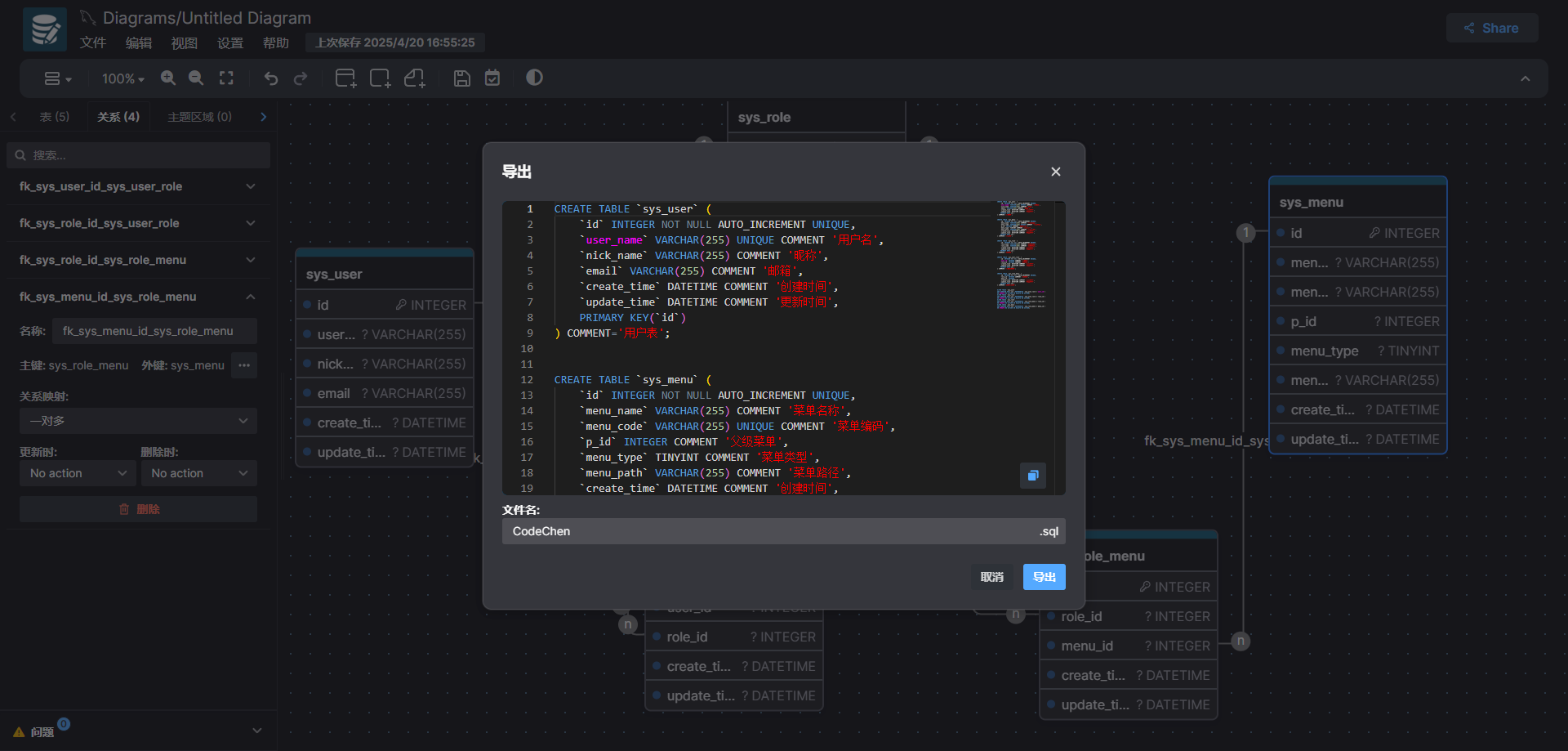

7、当整个数据库的表信息都设计好后，可以导出 SQL 脚本进行初始化

除了支持导出为 SQL 源代码外，还支持导出为图片、Markdown 等格式。

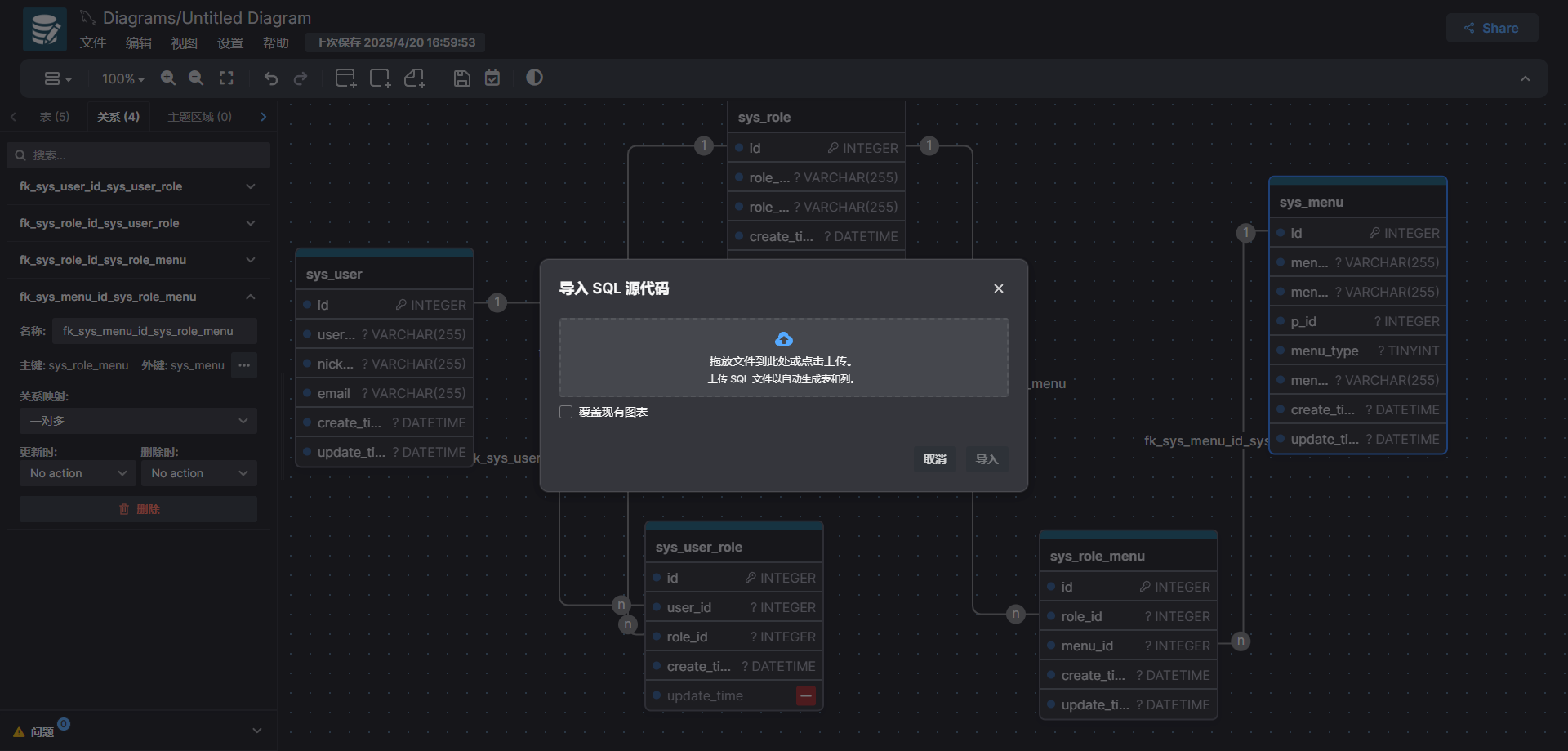

8、反向工程：也支持导入已有的 DDL 脚本快速生成可视图

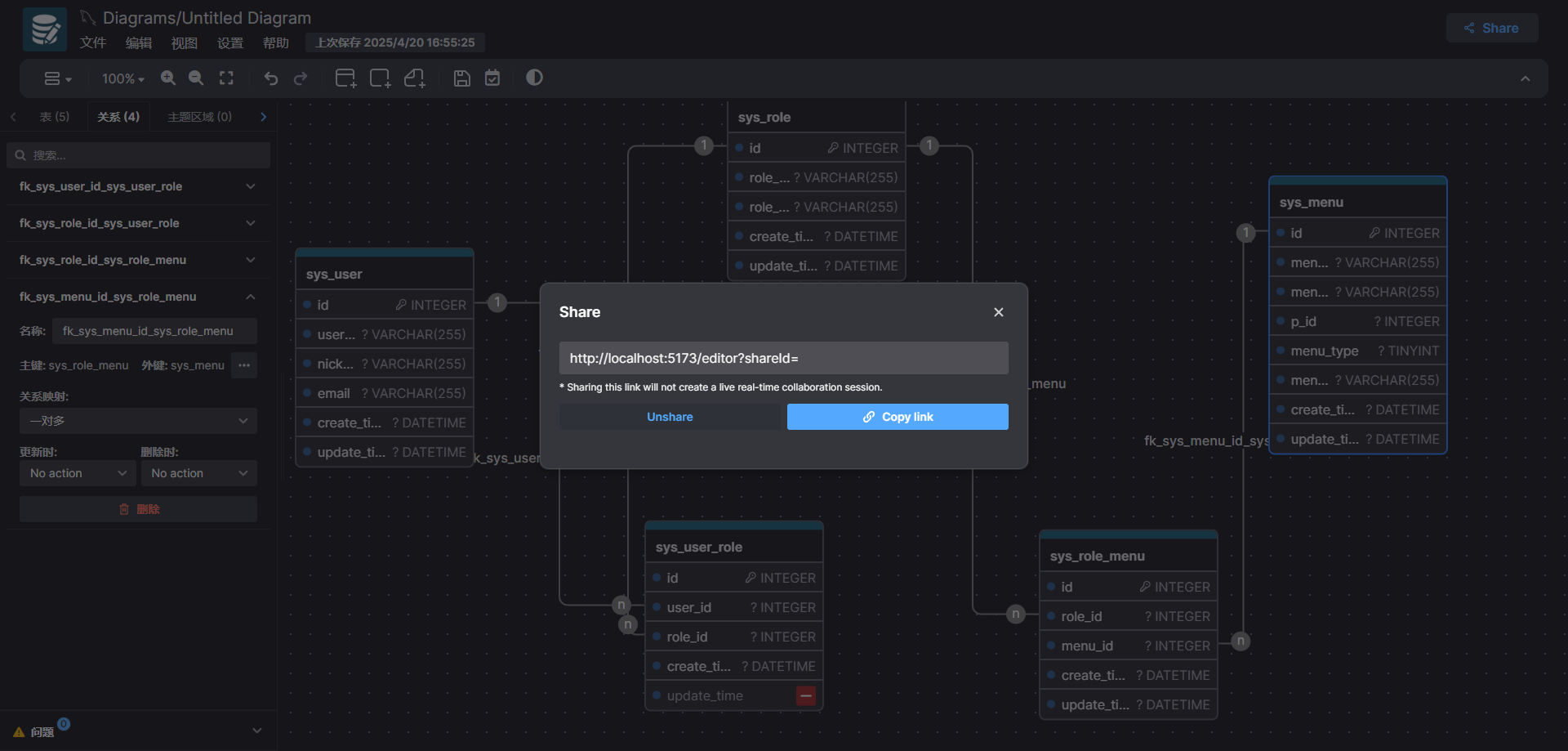

9、进行分享：工具支持生成分享链接，方便团队协作

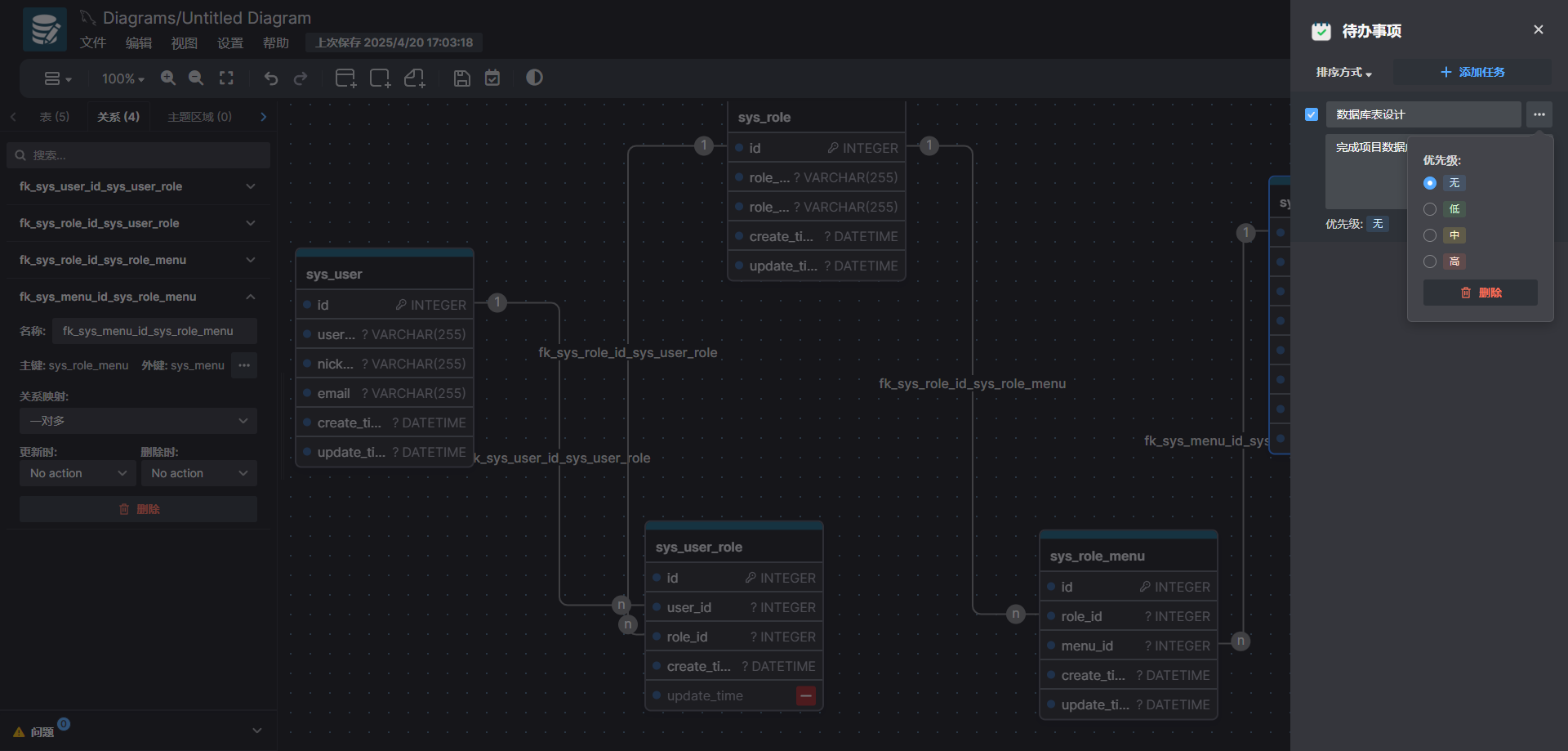

10、drawDB 还提供了内置模板、代办事项等功能

快速上手

本地开发

依赖 Node.js 环境。

1. ## 1、克隆代码
2. git clone https://github.com/drawdb-io/drawdb
4. ## 2、进入项目目录
5. cd drawdb
7. ## 3、安装依赖
8. npm install
10. ## 4、启动项目
11. npm run dev
13. ## 5、浏览器访问
14. http://localhost:5173

复制代码

构建项目

• 命令构建


1. ## 在项目目录下执行如下命令，打成 dist 包
2. npm run build

复制代码

• Docker 构建


1. ## 打包镜像
2. docker build -t drawdb .
4. ## 运行容器
5. docker run -p 3000:80 drawdb

复制代码

drawDB 提供了在线设计数据库表的能力，开箱即用，是开发必备的一款效率工具，快去体验试试吧~

1. 项目地址：https://github.com/drawdb-io/drawdb

复制代码

最后

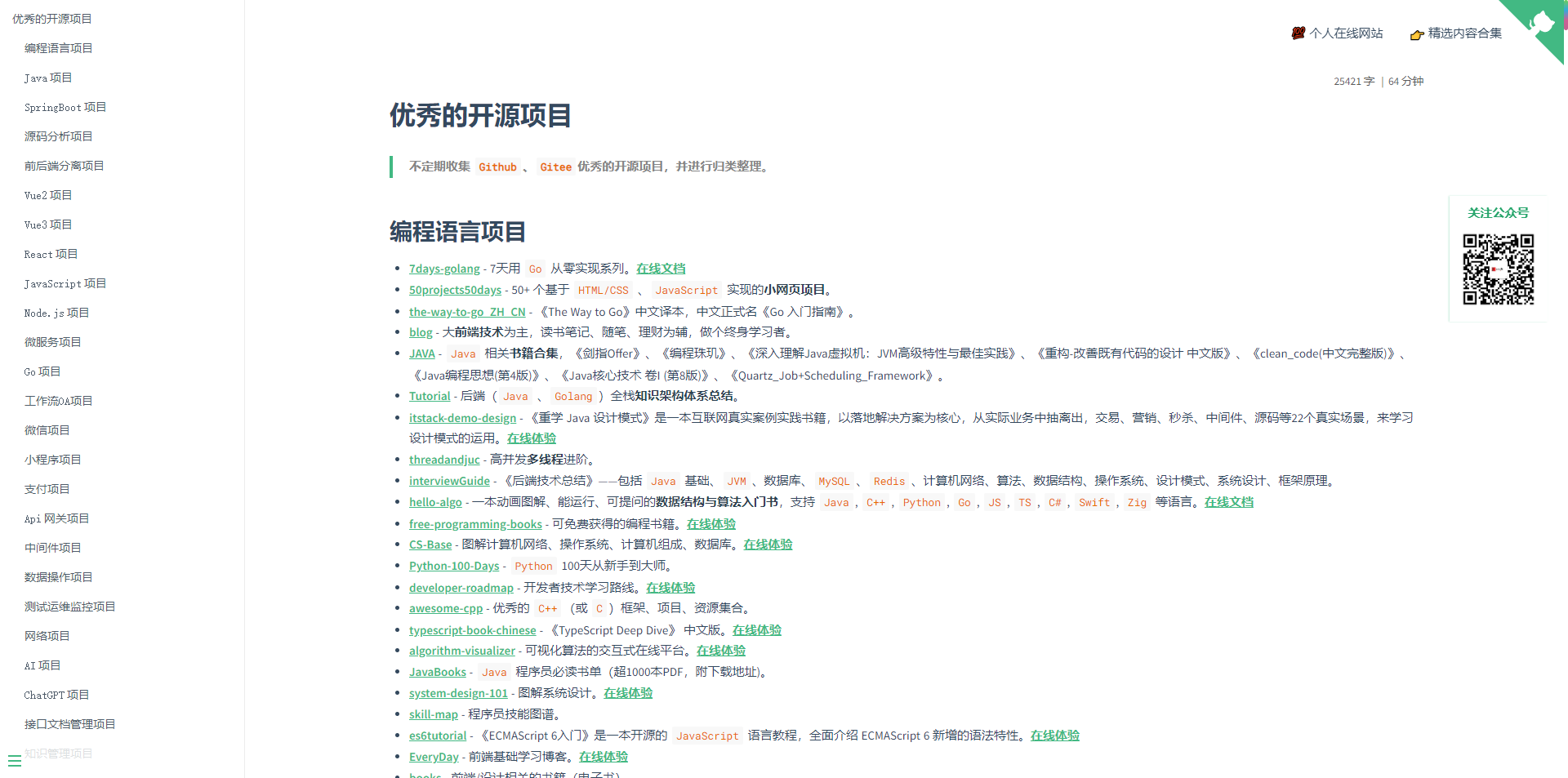

推荐的开源项目已经收录到 GitHub 项目，欢迎 Star：

1. https://github.com/chenyl8848/great-open-source-project

复制代码

或者访问网站，进行在线浏览：

1. https://chencoding.top:8090/#/

复制代码
