2.2.net core 工作流WorkFlow流程（流程设计）

流程设计

WikeFlow官网：http://www.wikesoft.com
WikeFlow学习版演示地址：http://workflow.wikesoft.com
WikeFlow学习版源代码下载：https://gitee.com/wikesoft/WorkFlow
WikeFlow2.0演示地址：http://workflow2.wikesoft.com
WikeFlow2.0-Vue3演示地址：http://workflow2-vue3.wikesoft.com:8080/
WikeFlow2.0帮助文档：http://wikeflowhelp.wikesoft.com/


---


 流程设计两个元素

流程设计由流程节点和连接线（连接线也叫做“执行动作”）两个元素组成。
流程节点：流程节点组成整个流程的步骤。
连接线：用于表示流程节点与节点之间的关系，基中连接线箭头指向的流程节点叫目标节点(TargetNode)，另一端叫源节点或起始节点（SourceNode)





---


  流程节点




流程节点的关键属性说明，需要你重点理解“跳转节点”的概念。
1、节点名称：流程节点的名称。
2、节点类别有如下几种：
    2.1、审批（会签）节点：正常的审批操作，支持单人或多人审批，该节点所有人处理完后流程才会进入下一步。
    2.2 、跳转节点：如果流程节点的节点类别是【跳转节点】时，必须设置【目标节点】。
              如果流程节点的类别是【跳转节点】，则会去找设置的”目标节点“对应的处理人。
              请假流程的人力资源执行“同意并返回申请人”时，【申请人】就是跳转节点，流程会去找设置的目标节点【开始】的处理人。
              如：人力资源执行该操作时，流程引擎会去找”开始“节点的申请人。
              【跳转节点】并不是将流程跳转到某个节点，而是去找该节点的上最近的处理人。



   2.3、或签节点：某节点上有多人处理时，只要有任何一人处理后，则流程进入下一步。
   2.4、返回驳回者：当流程驳回后，处理人可以再次将流程提交给驳回者，可以跳过中间已经执行的步骤。
          可以简单理解为“从哪里来，回哪里去”。
          如请假流程在部门经理和副总经理审核的时候，可以驳回给“开始”的申请人。
          如果是部门经理驳回的，当申请人选择“提交驳回者”时，流程提交给给部门经理；
          如果是副总经理驳回的，当申请人选择“提交驳回者”时，流程提交给副总经理。

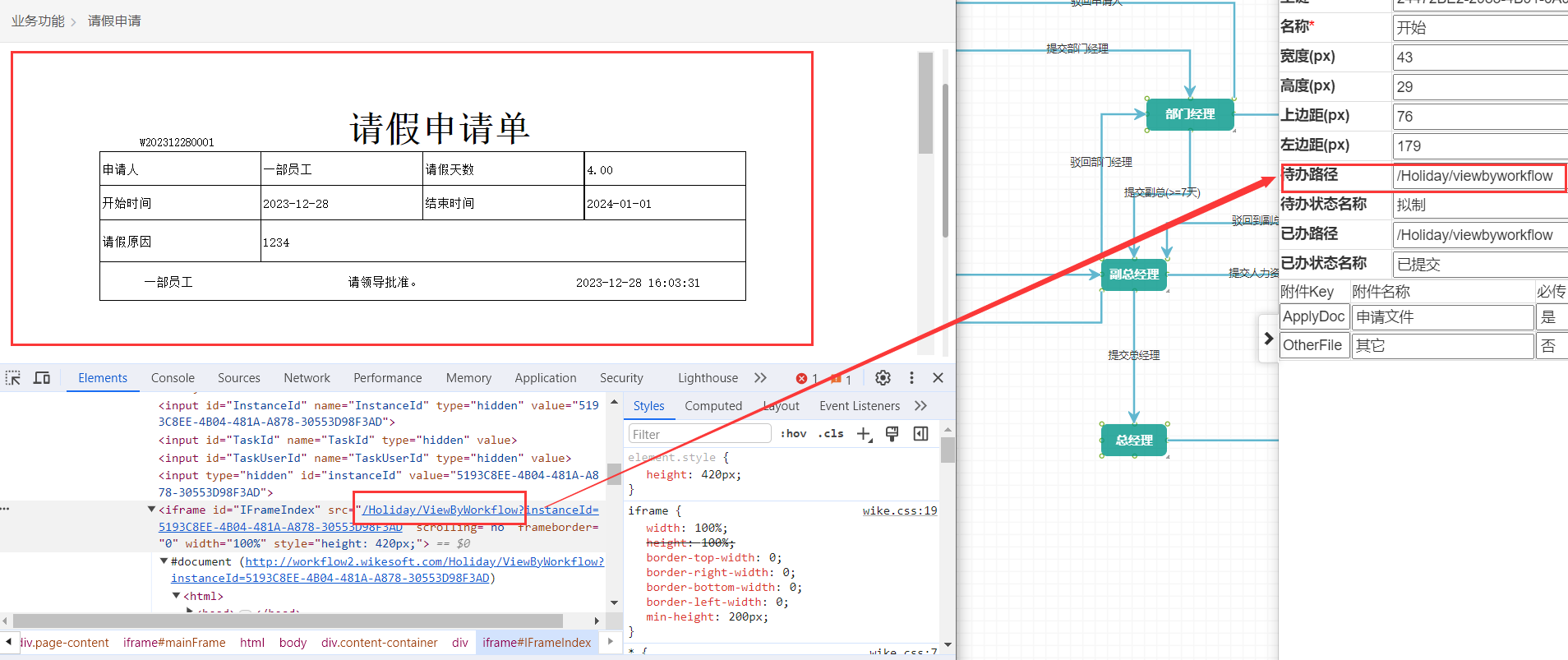

3、待办路径：流程在某个节点审批时，要处理的业务数据的URL路径，该路径是你开发的HTML页面路径或Winform窗体，流程引擎会将instanceId做为参数。



4、已办路径：流程在某个节点审批后，要看到的业务数据的URL路径，该路径是你开发的HTML页面路径或Winform窗体，流程引擎会将instanceId做为参数。
5、附件Key、附件名称、是否必传：是配置在某个节点审批时要上传的附件信息。


---


  连接线（执行动作）

连接线是流程处理到某个节点，处理人选择不同的连接线将流程处理到下一个节点，连接线实际是处理人选择的下一步操作。



连接线的关键属性说明如下：
1、连接线类别
    1.1、通过：流程正常的审批。
    1.2、驳回：处理人执行驳回到某一节点操作时，下一步处理人是连接线对应的目标节点的处理人 （如果目标节点是跳转节点除外）
             关于流程提交后如何处理找下一步处理人，请查看《下一步处理人》
2、名称：连接线名称（下一步操作名称）
3、是否选人：选择当前连接线时，是否需要选人。
4、是否多选：选人时，是否能选多人。
5、操作角色：定义存储过程指定下一步处理人，由当前处理人在页面中选人，如何通过存储过程定义流程处理人员请查看《存储过程》
6、固定处理人：指定下一步处理人是固定的人。如何设置固定处理人请查看《固定处理人》
7、处理人（SQL）：通过定义SQL的方式指定下一步处理人，如何设置处理人（SQL）请查看《处理人（SQL）》
8、动作标记（ActionSign）：是执行该动作的一个标记，通过该标记，你的业务系统能知道流程执行的什么操作，你的业务系统要处理什么逻辑。
9：排序：执行动作显示的先后顺序。
10：默认审批语：当选择该执行动作时，显示的默认审批语。
11：条件表达式：控制流程节点上连接线（执行动作）是否显示，如何设置请查看《如何控制执行动作》
