玩过物联网的朋友们都知道，我们在接触各大主流云平台时会知道物模型的概念。
本实验就是针对原子云中模型与设备连接，举个简单例子说明，温度传感器通过D40模块把数据传输到原子云，方便监控传感器的数据。模块的使用和如何从传感器数据传到云平台本文不再啰嗦，重点讲述原子云的使用。
正点原子D40 Mini 4G Cat1 DTU数传资料下载：D40 Mini 4G Cat1 DTU数传 — 正点原子资料下载中心 1.0.0 文档
本实验将用Modbus Slave软件将数据通过串口传到D40，再通过D40传到原子云平台
数据传输图：

1. 首先打开原子云，将之前的透传策略删掉，因为不删掉透传策略的话是无法更换运行模式的。

2. 设备管理->模型列表->创建模型

3. 根据自己需求进行设计，本文以“温度传感器”为例

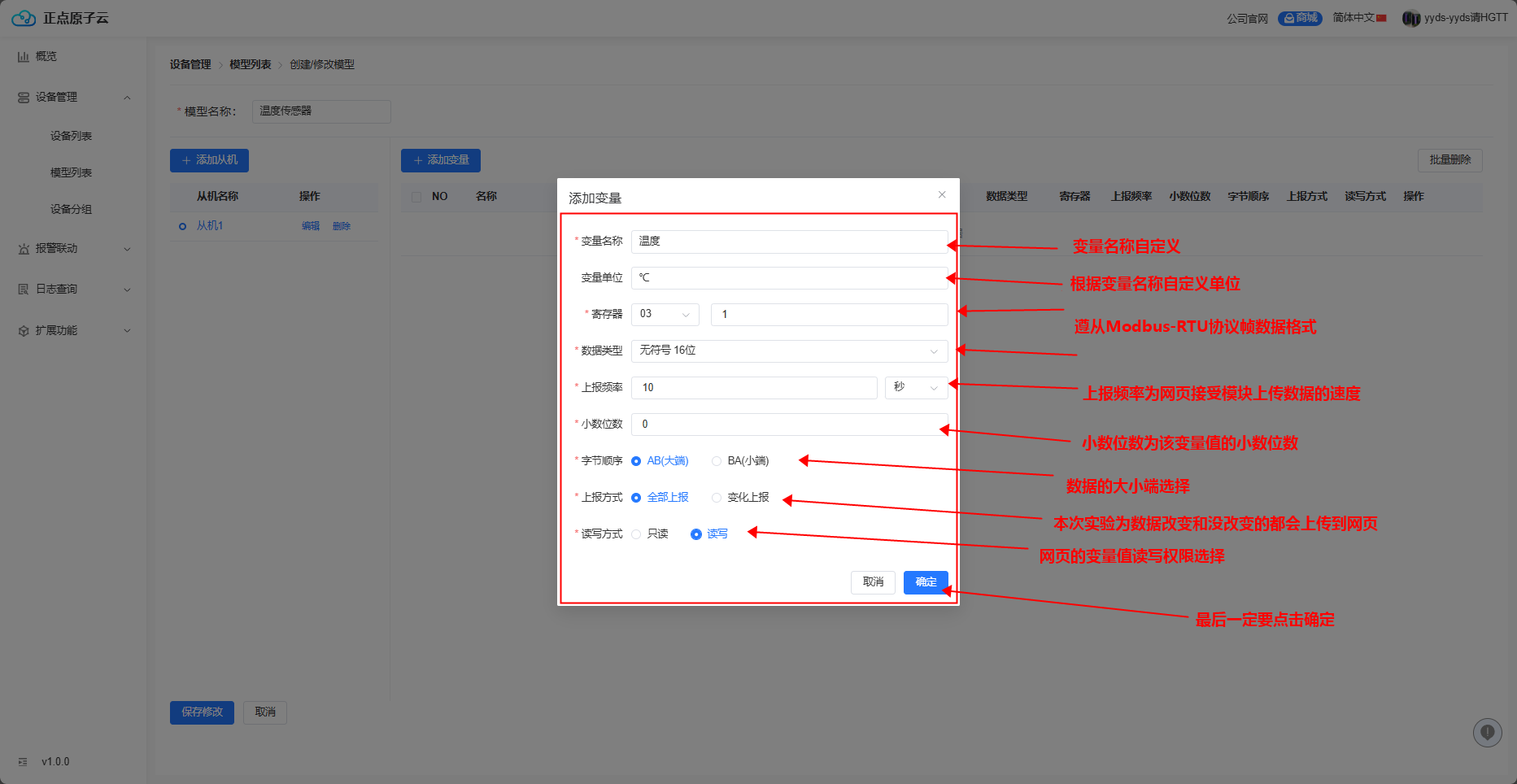

4. 添加变量

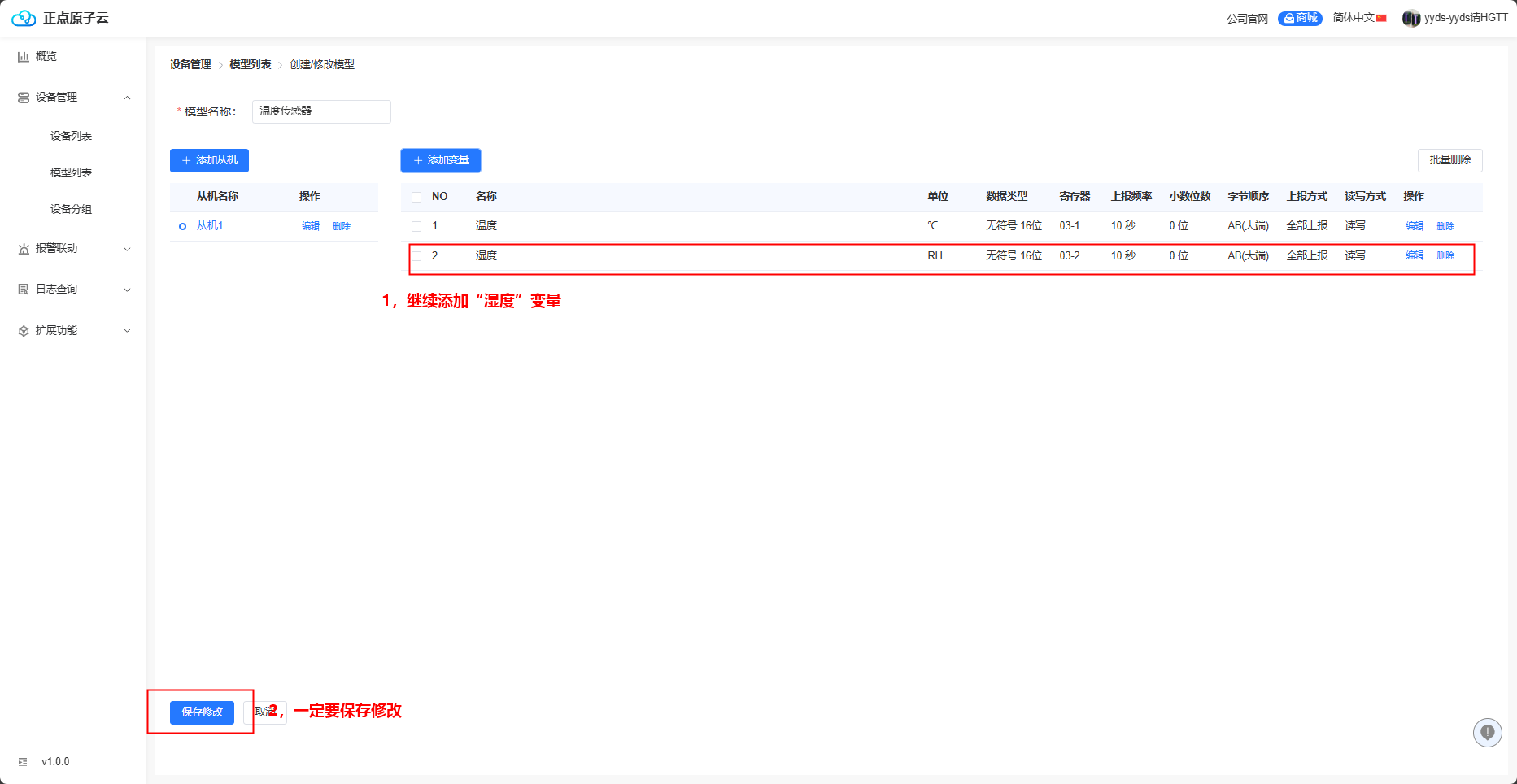

5. 添加完“温度”和“湿度”这两个变量后，记得保存修改

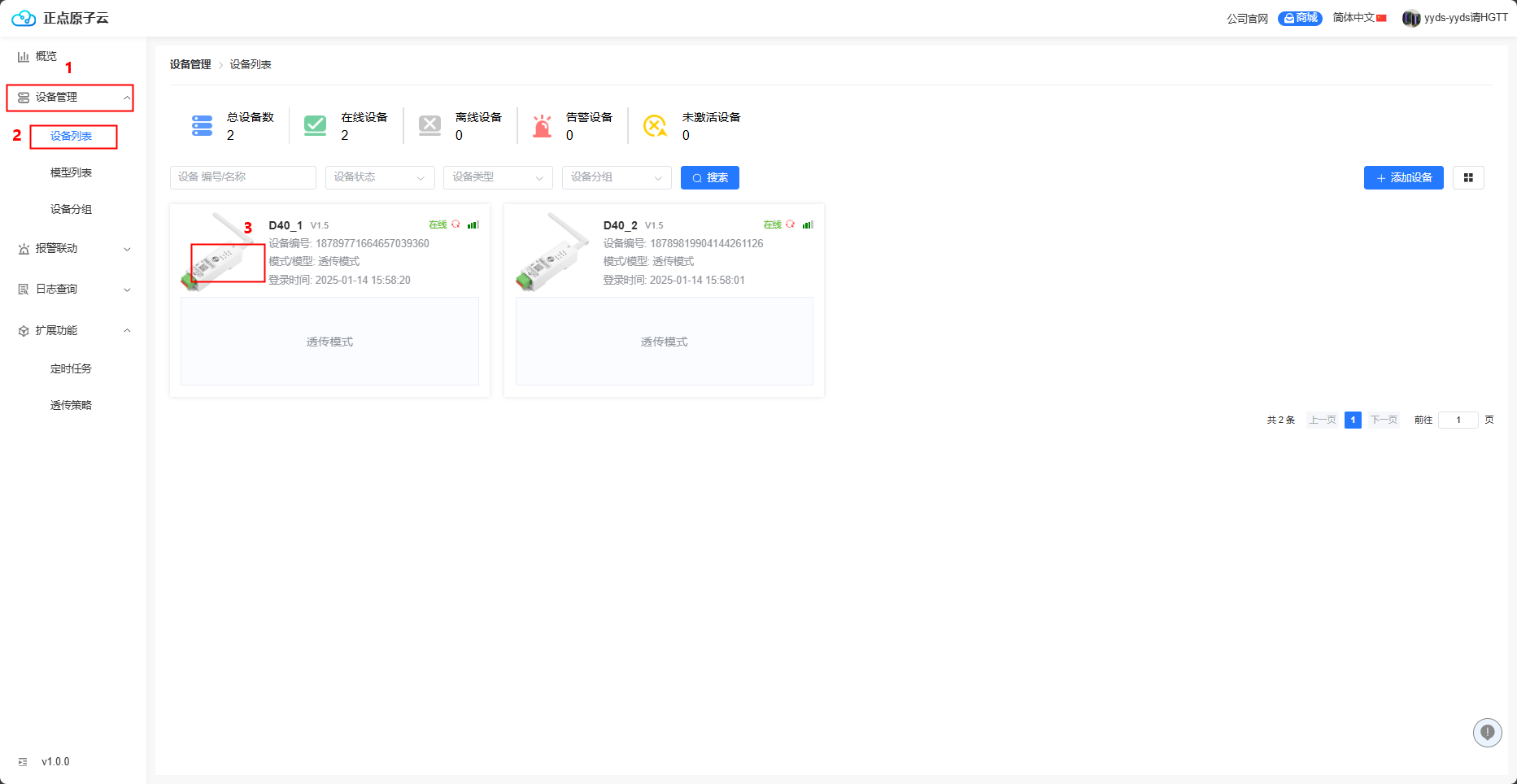

6. 点击设备管理->设备列表，进行运行模式更换

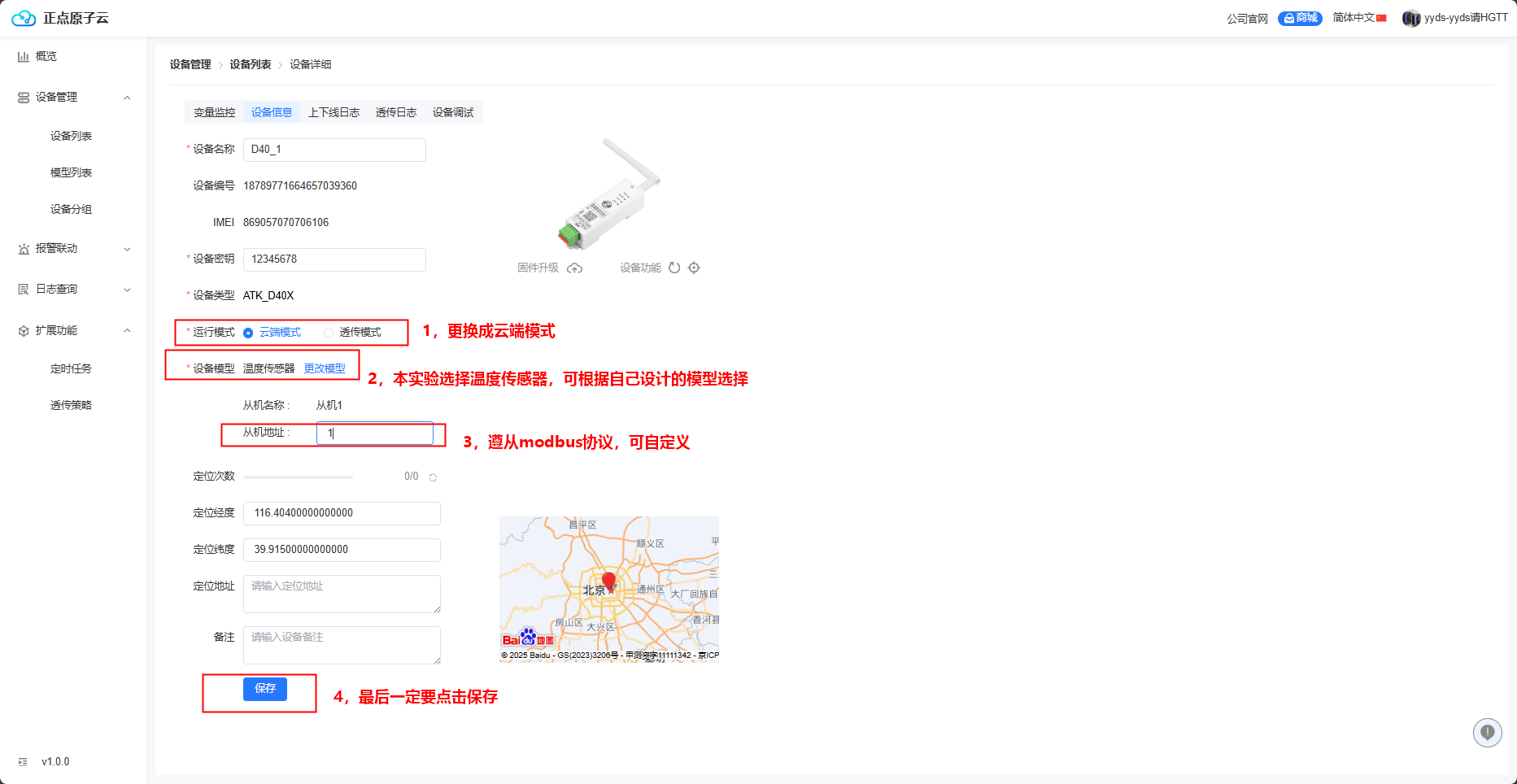

7. 点击设备信息

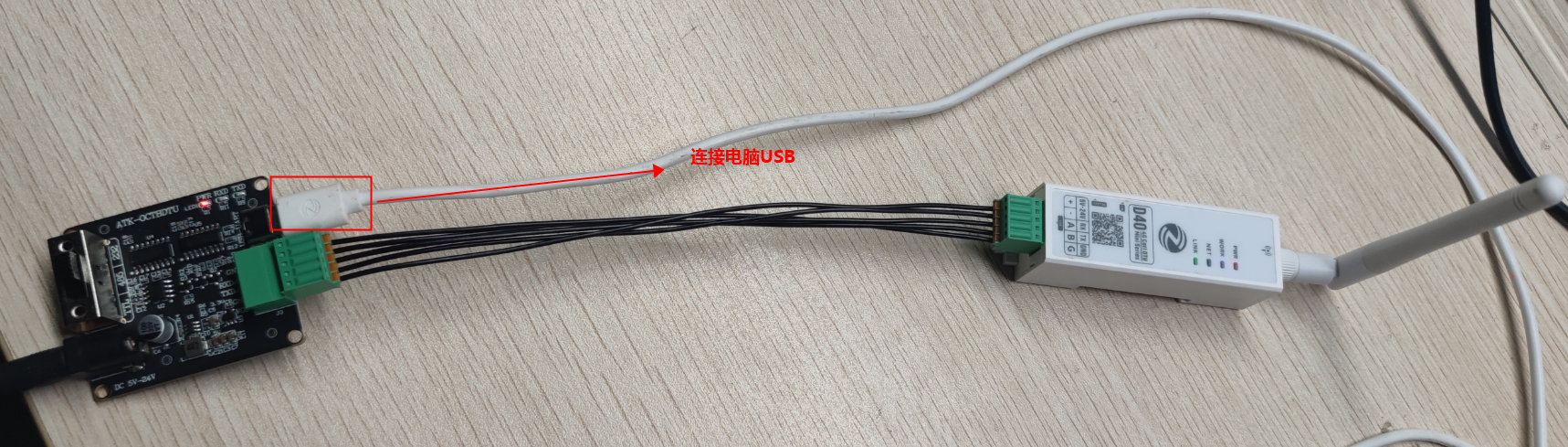

8. D40模块连接如图所示

9. 打开Modbus Slave软件，进行配置

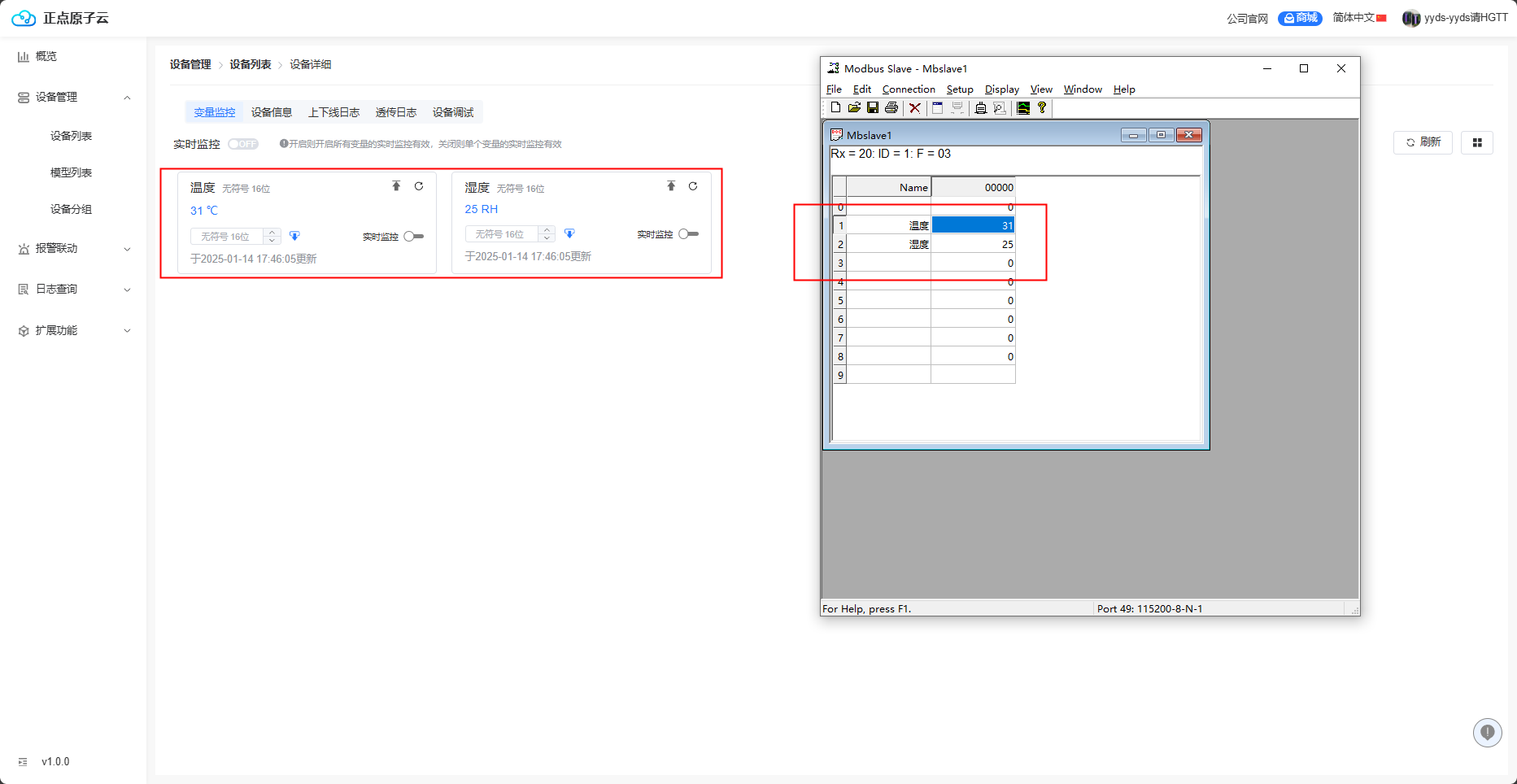

10. 最后串口连接，可以观察到Modbus Slave的数据开始不断上传到原子云平台

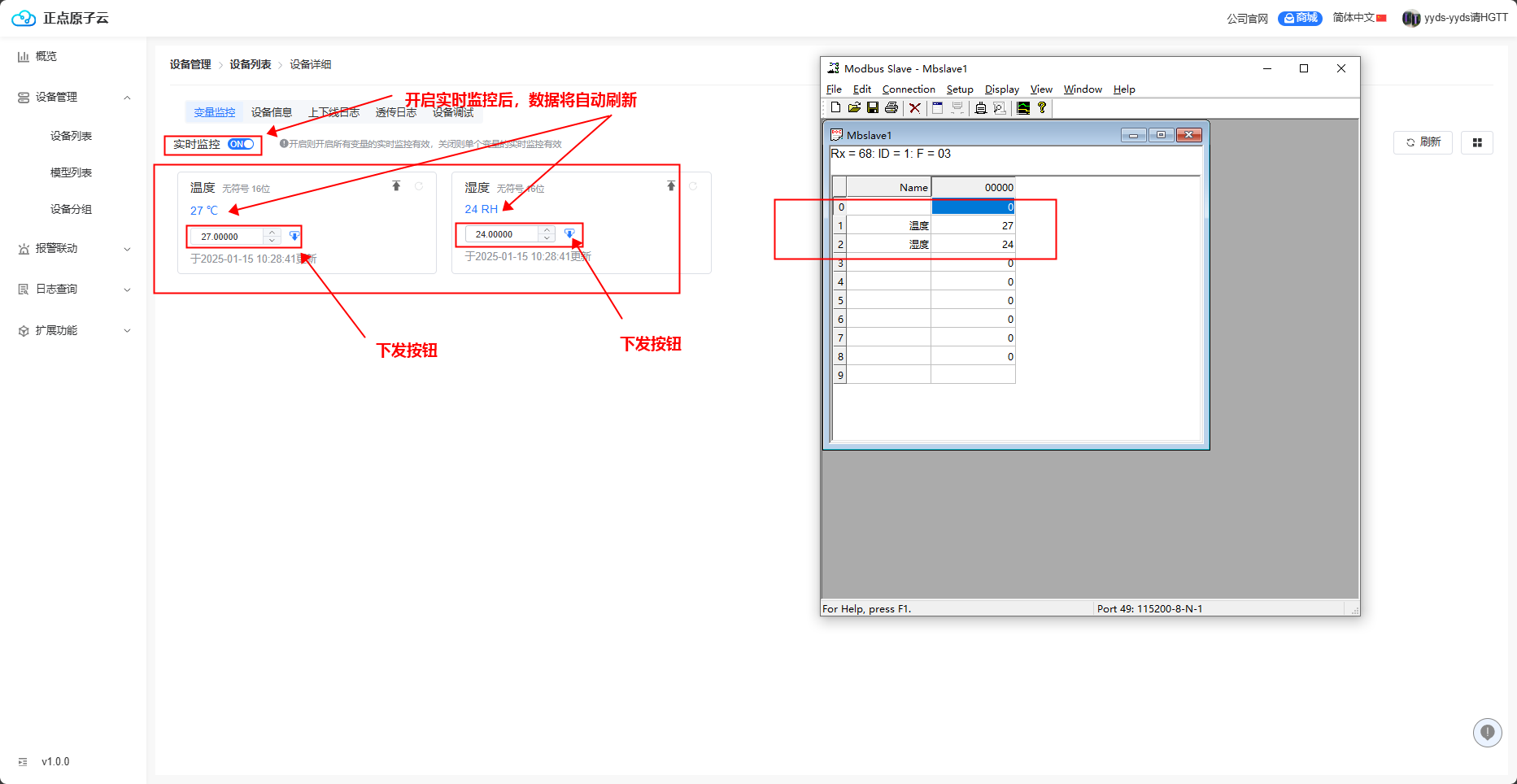

11. 因为在前面设置模型时这两个变量都可以进行读写，所以在原子云上面也可以下发数据到Modbus Slave软件，也可以从modbus slave软件上传数据到原子云

本文实验旨在教大家如何在原子云中将设备与模型连接，正点原子推出新款4G-DTU都可以支持原子云连接！只要熟悉原子云后，大家可根据自己的项目或者使用场景在原子云自定义设计。
有疑问请留言，持续更新原子云的各种玩法！
