v1.0 2024年7月18日
目录
- DSLogic_逻辑分析仪参数
- 基本参数
- 主要特征
- 外部接口
- 供电要求
- 输入输出端口
- 技术规格
- 输入电压和阈值
- 输入阻抗
- 最大采样率
- 最大采样深度
- 分辨率
- 噪声/干扰
- 安装
- 使用
- 硬件连接
- 简单直接波形采集
- 触发采集
- 重复采集
- 协议解码
- 逻辑分析仪和示波器的区别
DSLogic_逻辑分析仪参数
参考《DSView_User_Guide.pdf》
基本参数
设备名称：基于USB端口的逻辑分析仪
主机接口：Type-CUSB
输入耐压：-30v～30v（排线输入端）
阀值电压：0v～5v（0.1v步进）
系统支持：Windows/Macos/Linux
主要特征
16个数字通道
最高400MHz采样率
256Mbits硬件内存
最大16G存储深度(stream模式)
可调阈值(0.1v步进)
屏蔽排线
一体成型全金属外壳
1年质保
外部接口
Type-C USB 2.0接口
1.27mm 杜邦接口 (主机端)
2.54mm 杜邦接口 (排线端)
供电要求
供电电压：5VDC±5%
功耗：最大2 W
输入输出端口
技术规格
输入电压和阈值
耐压范围: -30v ~ 30v (排线输入端)
阈值电压范围: 0v ~ 5v (0.1v步进)
兼容大部分数字逻辑电平 (例如: 5v, 3.3v, 2.5v, 1.8v, 1.5v, 1.2v, 1.0v等等)
ESD保护
输入阻抗
250KΩ // ~13pF
最大采样率
最大采样深度
Buffer模式(不考虑硬件压缩)：256M / 通道数
Buffer模式(硬件压缩)：16G / 通道数（理论值，实际深度取决于采集波形变化量的多少）
Stream模式：16G
分辨率
最小可采集脉宽：5ns
采样精度: ±一个采样间隔(例如：±10ns@100M采样率, ±1us@1M采样率)
噪声/干扰
屏蔽飞线：每个通道提供单独的接地屏蔽端
安装
去官网下载DSView软件, 下载 - DreamSourceLab(逻辑分析仪/示波器), 一键安装即可
基本概念
运行模式：
Buffer模式：采集过程中DSLogic会将采集到的数据存储在硬件内存中，采集完成后通过USB将采集到数据传输到PC。
由于硬件内存带宽远高于USB带宽，因此该模式支持设置较高的采样率或者同一采样率下使用更多通道数，但是受到内存容量限制，因此不支持设置较长的采集时间。当被测信号频率较高，且不需要长时间采集时可以选择该运行模式。
Stream模式：采集过程中DSLogic会将采集到的数据实时传输到PC。此模式下用户可以在DSView上看到实时的波形变化。
由于采集过程中数据直接传输到PC的内存，因此该模式支持设置较长的采集时间，同时可以实时地观察到采集的数据。但是受到USB带宽限制，此模式下采样率相对较低，或者同一采样率下，可使用的通道数较少。当被测信号频率较低，且需要长时间采集或者实时观察被测信号时可以选择该运行模式。
使用
硬件连接
没有连接硬件时, 软件默认为演示模式

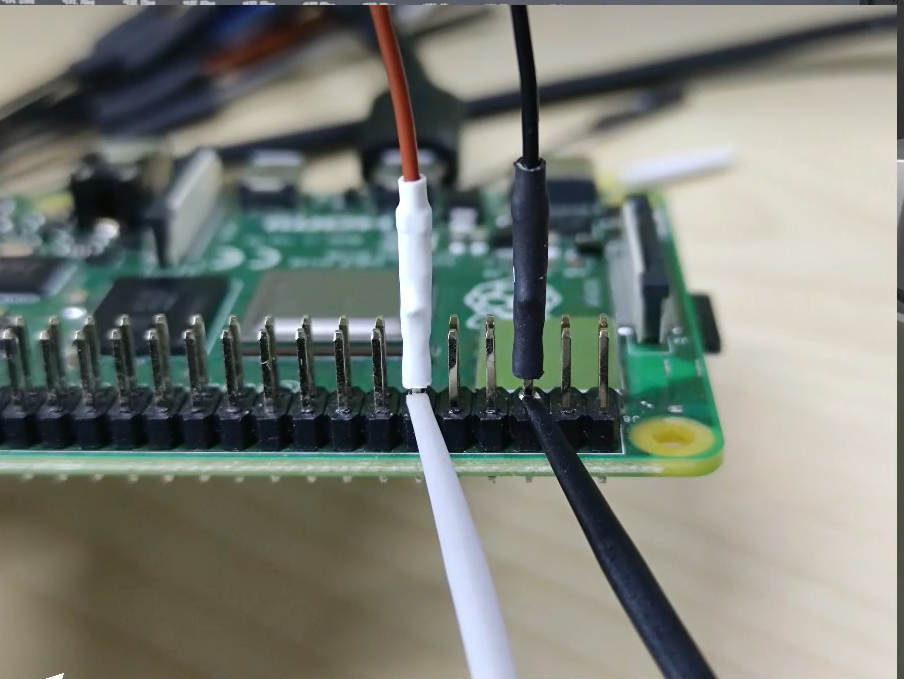

排线为分组设计, 每组4个通道, 每根屏蔽线分为白色的输入端和黑色的接地端以及一个屏蔽环.
排线接口有8组通道接口以及1组外部时钟接口, 同时测量时请保证至少有一个接地端连接参考地.
然后接上夹子, 或直接连接待测引脚.
简单直接波形采集

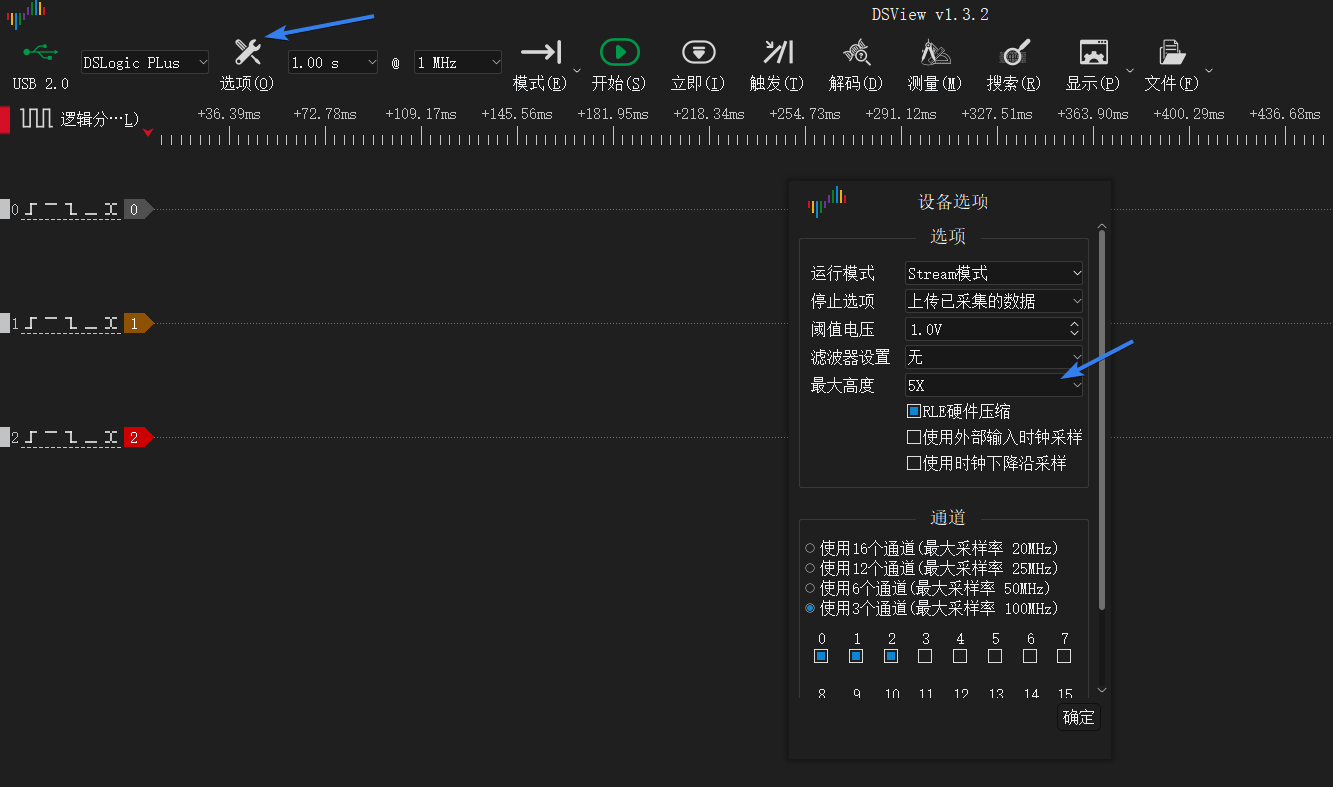

通道设置

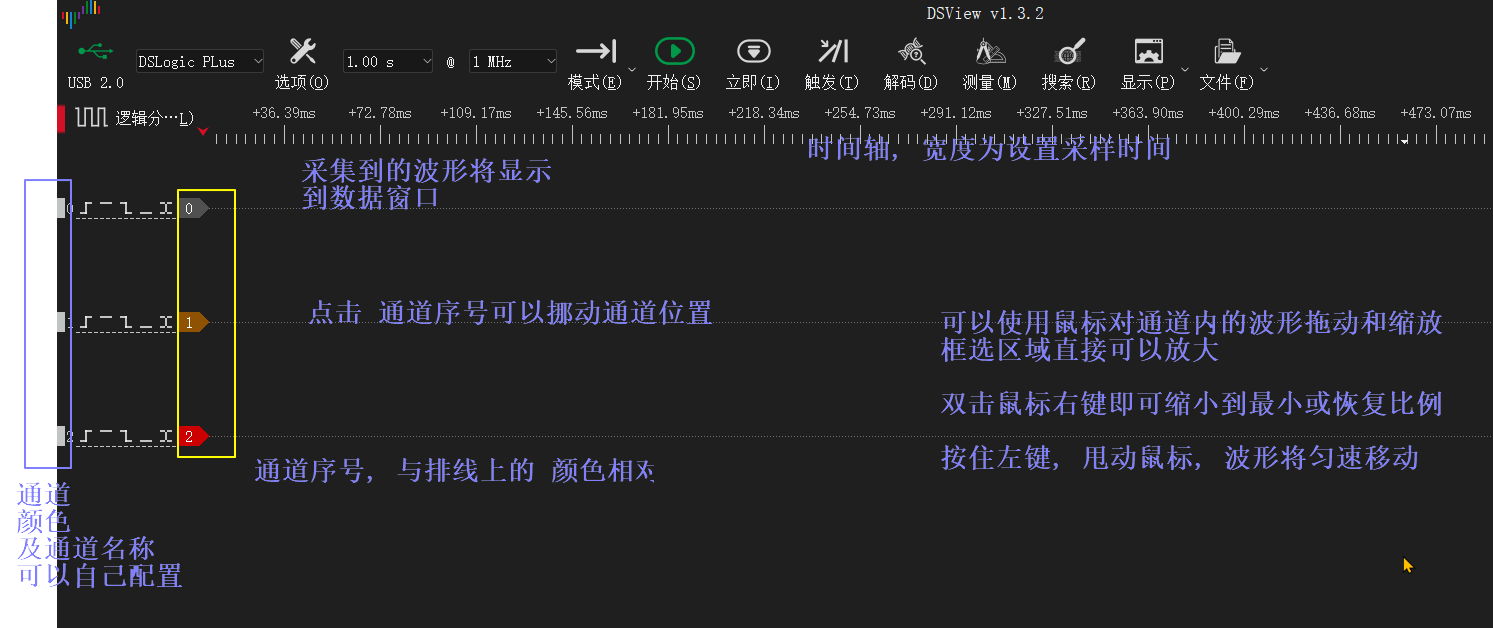

波形解析:
触发采集
在满足条件后才能触发采样,不满足则一直等待. 常用于捕获特定事件的波形.
触发分为简单触发与高级触发. 简单触发位于每个通道的左侧.
如果设置了多个通道的简单触发条件, 通道之间为"与"关系, 同一个采样点同时满足所有设定条件才会触发.
当设置了较为复杂的触发条件, 导致长时间没有捕获成功时, 可以选择立即捕获, 查看信号的当前状态, 再检查被测设备或修改触发条件, 进行下一次正常捕获.
重复采集
单次采集, 只会执行一次, 当采样时长达到时会自动停止.
重复采集, 在这个模式下, 采集操作会被自动重复执行, 直到按下停止按钮.
设置合适的采集间隔:

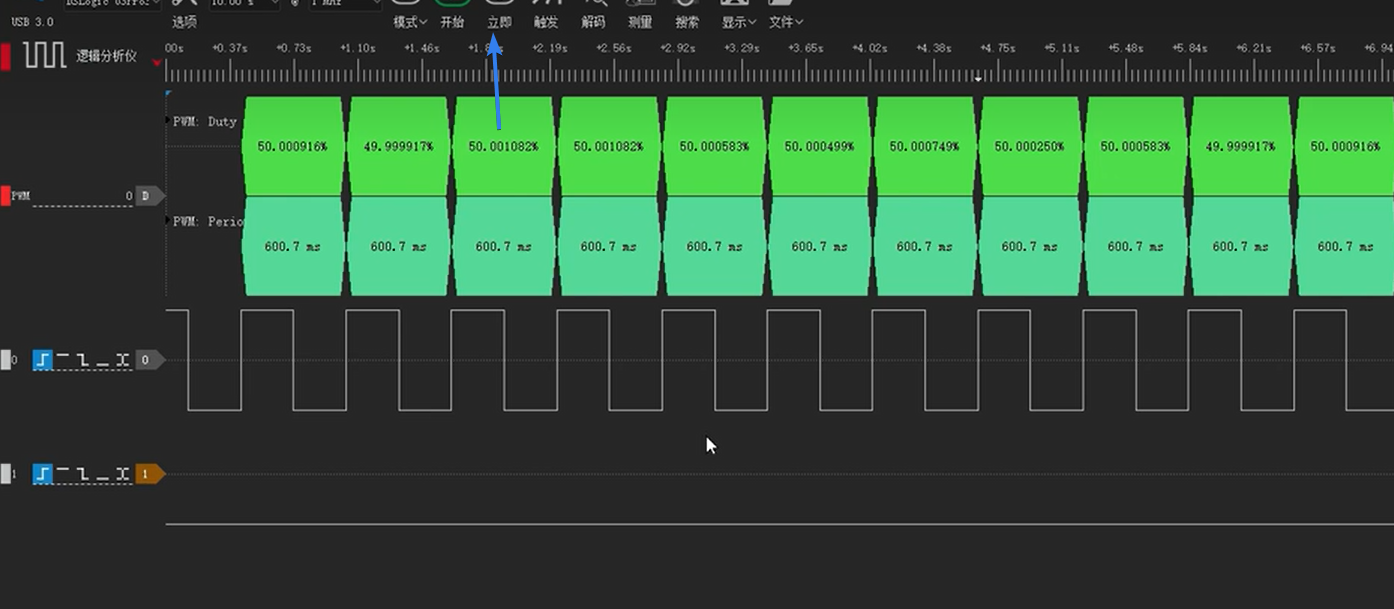

设置触发为上升沿触发, 设置合适的采样时间.

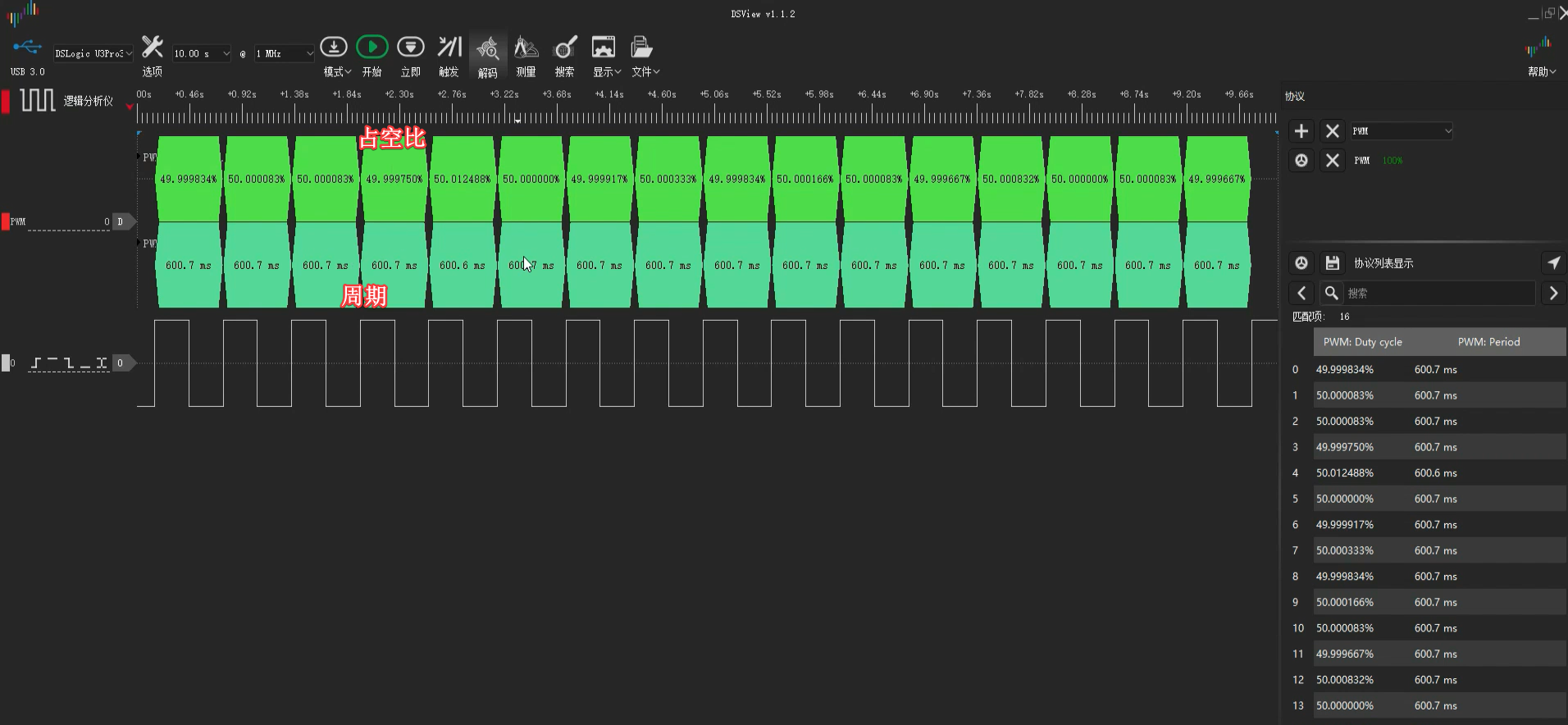

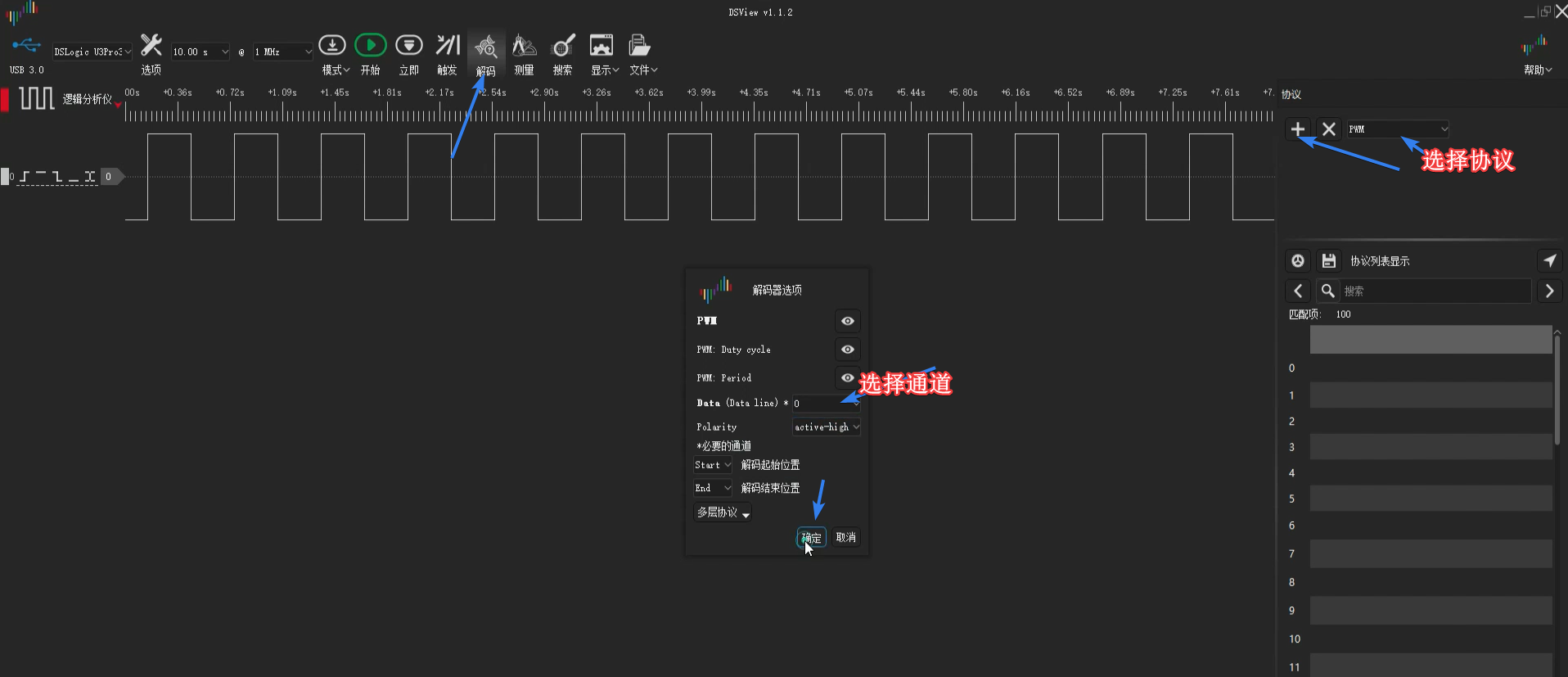

协议解码

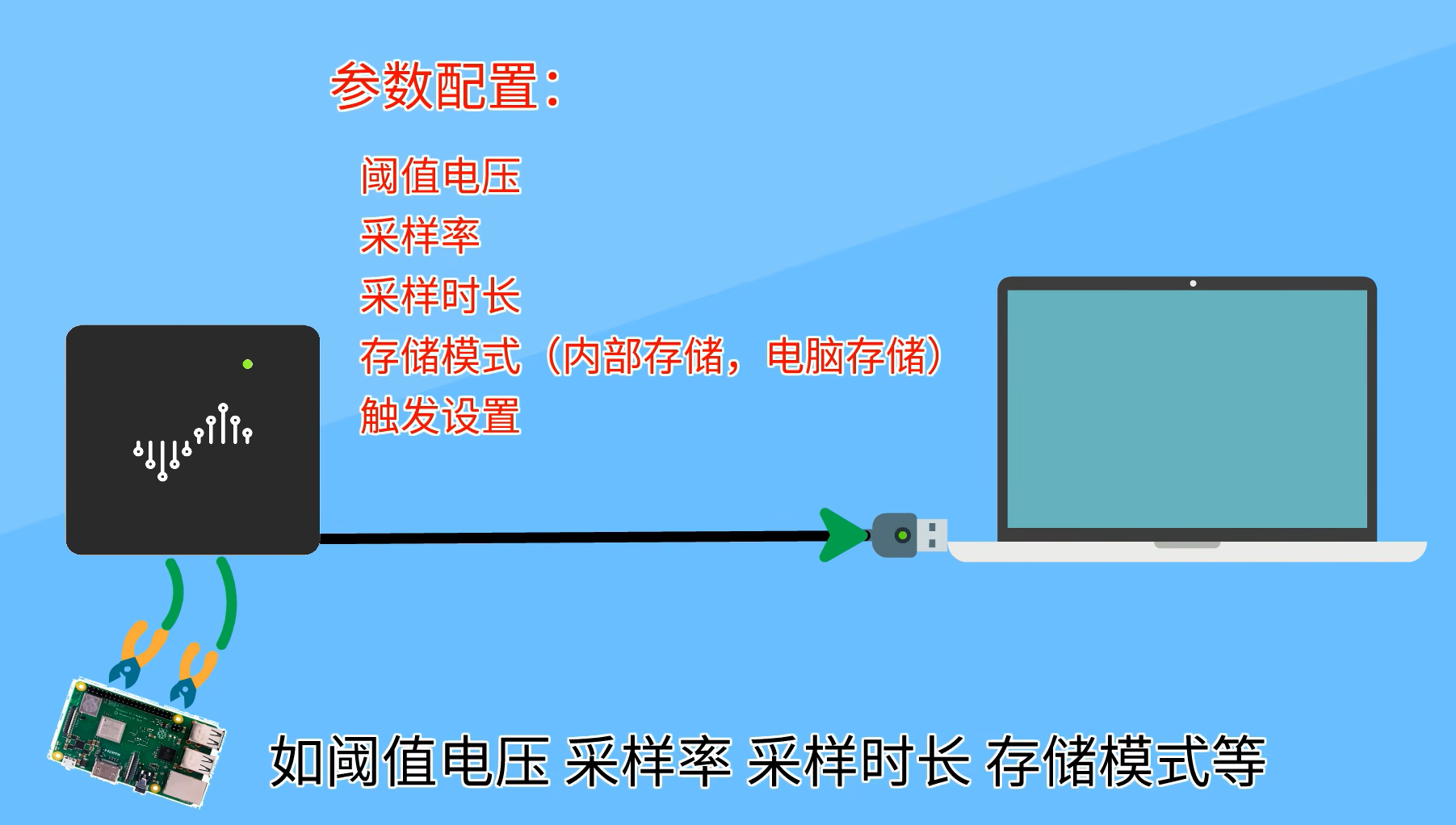

逻辑分析仪和示波器的区别
模拟电路---示波器, 数字电路---逻辑分析仪
输入信号后, 逻辑分析仪会与自己内部设置的阀值电压进行比较.将该输入电压判断为高，低电平信息
对比示波器: 采集时间长, 拥有更大存储深度可以长时间采集; 多通道; 集成了多种协议的解码.

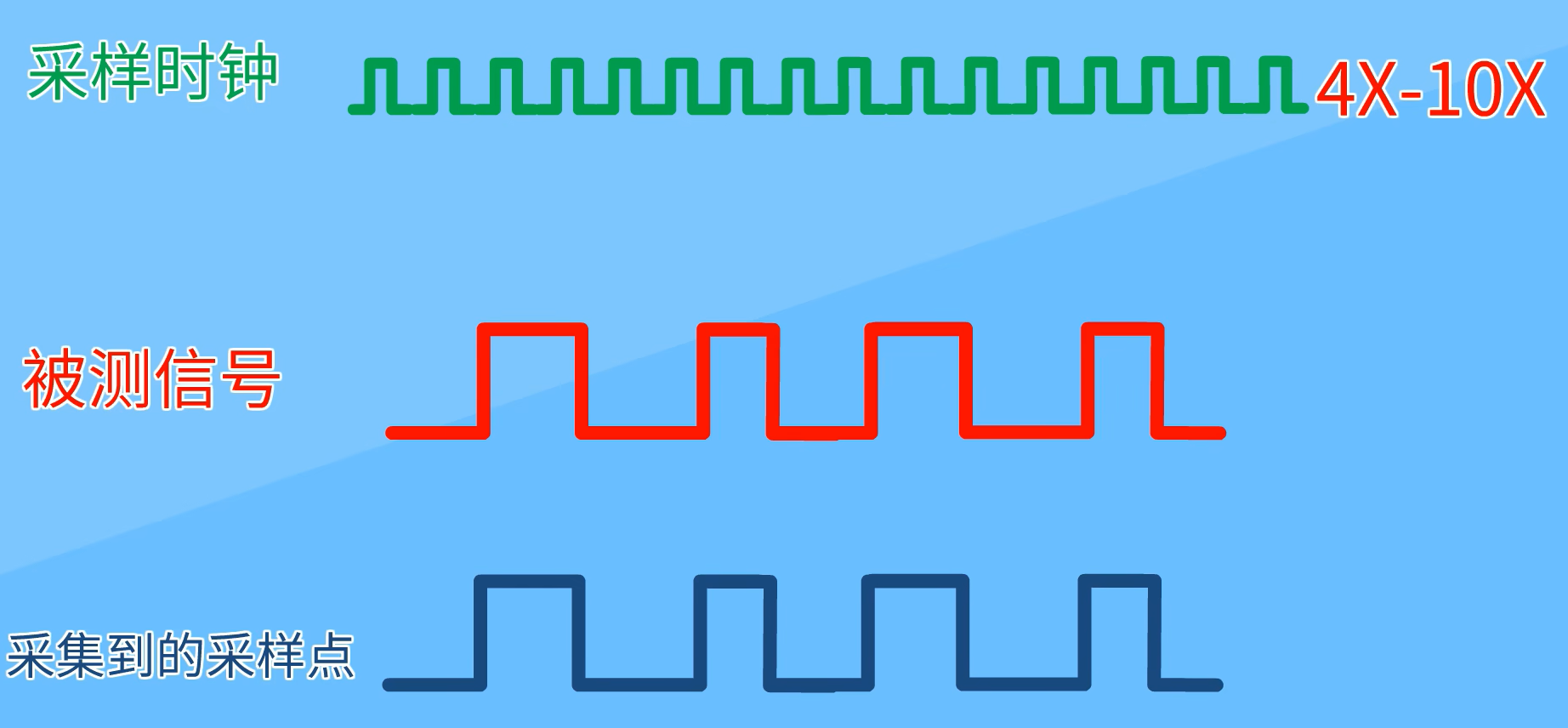

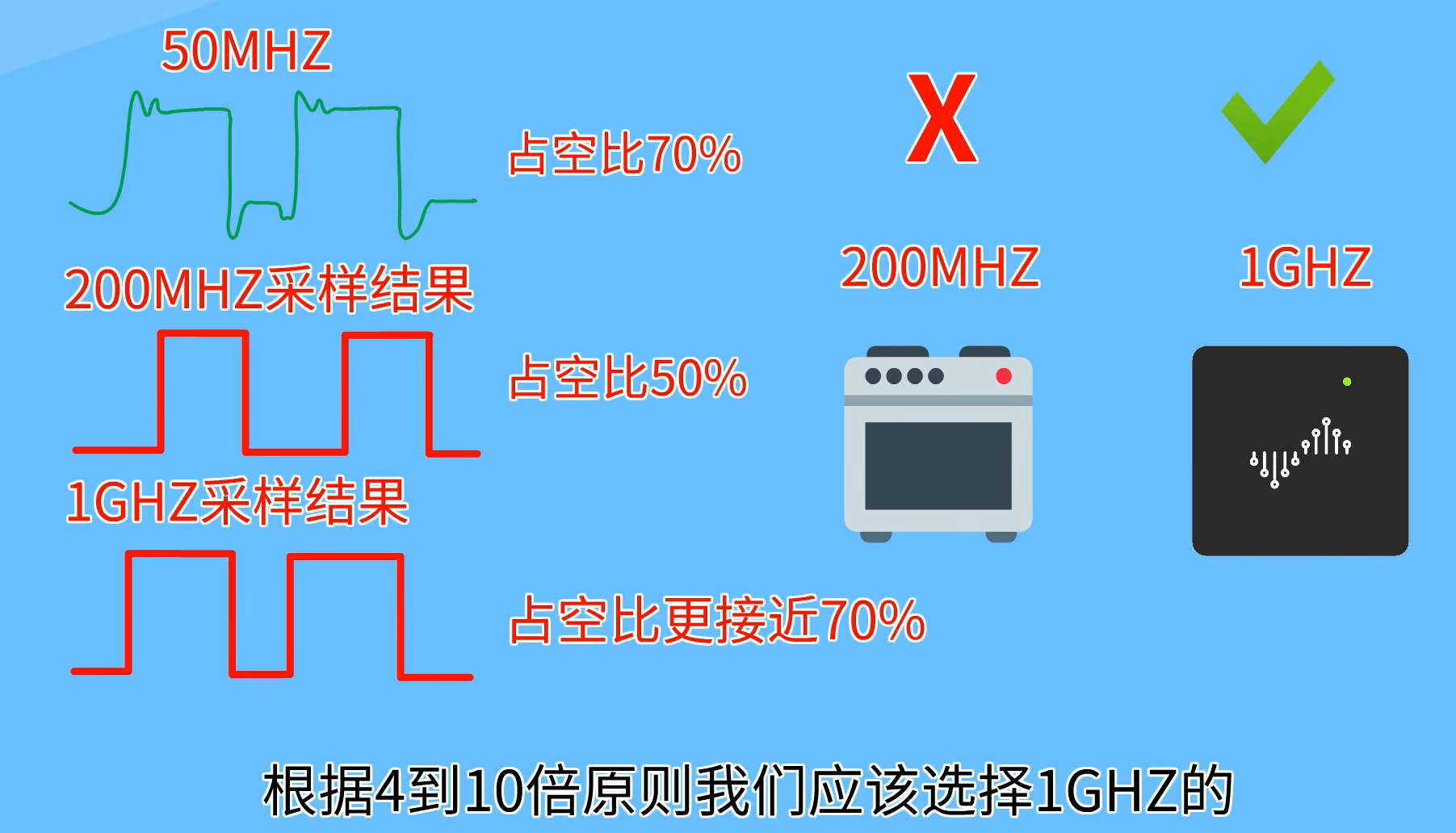

采样率是被测信号的4~10倍才能更好的还原信号.
存储器容量会影响采样率与采样时长
两种储存模式:
